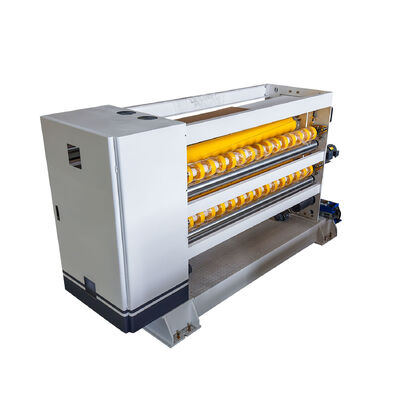

Linha avançada de produção de cartão ondulado
Esta máquina de corte possui um sistema completo de servo-controle AC, freio de armazenamento de energia e estrutura de lâmina em espiral com mecanismo de engrenagem imerso em óleo.Display de tela sensível ao toque de 4 polegadas para operação intuitiva e capaz de armazenar até 200 pedidos para rápida, alterações precisas das especificações da ferramenta sem interrupção do processo.
Características fundamentais
- Nome do produto: Linha de produção de cartão ondulado
- Modelo: Linha de produção de cartão de rolos ondulados de cinco camadas tipo WJ-300-2500-II
- Suporta a produção de cartão ondulado de 3, 5 e 7 camadas
- Comprimento máximo de corte: 9999 mm
- Material do quadro: ferro fundido HT250
- Opções de largura de trabalho: 1600mm, 1800mm, 2000mm, 2200mm, 2500mm (personalizável)
- Capacidade de armazenagem de encomendas: 200 encomendas
- Motor principal: servomotor de 22 kW
Especificações técnicas
| Precisão de corte |
± 1 mm |
| Largura de trabalho |
1600/1800/2000/2200/2500 mm (customizável) |
| Material do eixo da faca |
Aço ligado 42CrMo |
| Tipos de flauta |
A, C, B, E1, E2, F, G |
| Comprimento mínimo de corte |
500 mm |
| Voltagem |
380 V |
| Motor de alimentação traseira |
1.5KW (controle de frequência) |
| Motor dianteiro |
1.5KW (controle de frequência) |
Características de engenharia avançada
Sistema de transmissão de precisão
O engrenagem de transmissão do eixo de corte fabricada em aço forjado de precisão com endurecimento por indução garante nenhuma reação durante a transmissão.Design avançado de ligação sem chave garante alta precisão de transmissão e funcionamento suave.
Mecanismo de corte
A estrutura em espiral que combina a lâmina de aço frontal e a faca serrilhada com um design de tesoura grande oferece uma forte força de corte e prolonga a vida útil da lâmina.
Sistema de alimentação
Os rolos utilizam o método da placa de pressão de engrenagem solar, garantindo um transporte suave e uma pressão uniforme, evitando efetivamente a esmagamento e o bloqueio da folha durante a alimentação.
Eficiência energética
O sistema de travagem de armazenamento de energia reduz o consumo médio de energia para cerca de um terço das máquinas de corte CNC típicas, economizando mais de 70% nos custos de eletricidade.
Sistema de lubrificação
O sistema independente de bomba de óleo e filtro com dois óleos de cobre aplicados em cada posição de engrenagem fornece lubrificação e resfriamento consistentes durante o funcionamento.
Aplicações
Ideal para a produção de diversos produtos de cartão ondulado em vários setores, incluindo logística, embalagens de comércio eletrônico, eletrônicos, alimentos e bebidas e transporte de peças automotivas.Perfeito para instalações de fabrico em larga escala que necessitam de sistemas automáticos, a produção de alta velocidade para atender aos volumes de encomendas exigentes.
Opções de personalização
Disponível nos modelos 1400, 1600, 1800, 2000, 2200 e 2500 com certificação CE e ISO.Prazo de entrega aproximadamente 20 dias com condições de pagamento T/TCapacidade de fornecimento de 100 conjuntos por ano.
Apoio e Serviços
Apoio técnico abrangente, incluindo orientação de instalação, formação do operador, manutenção de rotina, solução de problemas, assistência remota, peças de substituição originais e kits de atualização.Atualizações regulares do software e avaliações de desempenho para assegurar um funcionamento óptimo.
Embalagem e transporte
Embalados cuidadosamente com materiais de proteção de alta qualidade, utilizando caixas de madeira resistentes ou estruturas de aço reforçado.Informações claras de rotulagem e rastreamento fornecidas com documentação detalhada incluída.
