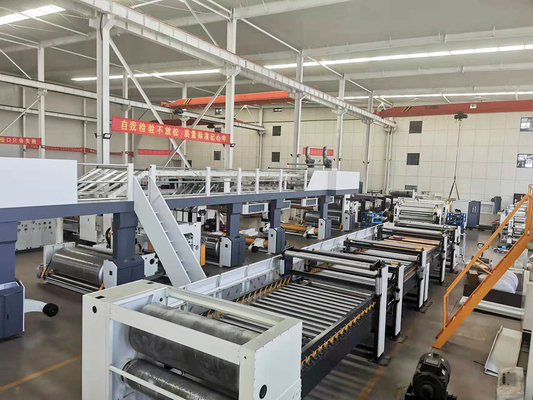

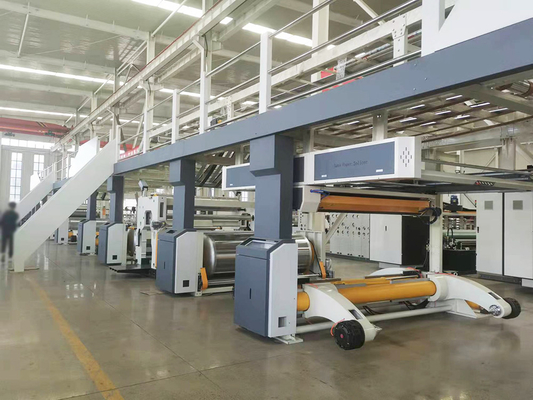

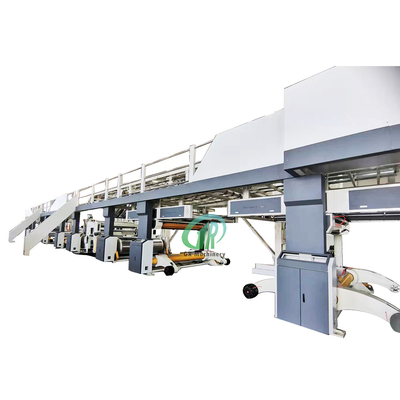

Linha de produção de papelão ondulado de alta velocidade Gerun 300-2500 tipo cinco camadas

Linha de produção de papelão ondulado de alta velocidade tipo WJ300-2500

1.ZJ-V6BHydraulic sem eixo suporte de rolo de moinho

1) Adote acionamento hidráulico para completar a fixação do papel, afrouxe, remova para o meio, translação esquerda e direita e outros, o levantamento do papel adota acionamento hidráulico.

2) O freio usa um sistema de freio multiponto, uma estrutura de disco de engrenagem, equipado com um ventilador de resfriamento, componentes pneumáticos Yadeke, tensão estável e longa vida útil.

3) O design do fuso de grande diâmetro, o braço oscilante desliza suavemente e os trilhos guia de aço são tratados com tratamento de alta frequência, que é super resistente ao desgaste.

4) O cilindro hidráulico é instalado em um eixo torcido, que não suporta força radial e é de fácil manutenção.

2.Carrinho de papel hidráulico, trilho

1) No papel de posição dupla no design, braçadeira hidráulica para papel, haste hidráulica de descarga de papel economiza mão de obra, carrinho de alimentação de tração de motor hidráulico.

2) Pista enterrada inteira, armação principal do canal 18, viga e barra de tração de ¢ 20mm soldadas.

3) Cada suporte de papel de papel com ambos os carros de ambos os lados do papel simultaneamente.

3.Emendas automáticas de alta velocidade

1) O diâmetro máximo do papel aplicável: 1500mm.

2) Com o controle automático de tensão do suporte de papel original, o papel pode ser recolhido em alta velocidade e a taxa de sucesso é alta.

3) Sem recebimento de sobras de papel, reduzindo o consumo de papel (apenas sobrepondo parcialmente a fita de papel com largura de 40mm).

4) Quando o carro de papel é retirado, a saída automática e a adsorção a vácuo, fácil carregamento de papel, papel de controle automático de tensão recebendo volume de negócios zero.

5) Todo o controle automático do PLC, preciso, menos falha, fácil manutenção.

6) A primeira rodada do buffer quando você puxa o papel, alinhamento automático, fácil de puxar o papel.

7) O momento de recebimento do papel dos emendadores de velocidade de controle do cilindro da superioridade da máquina não parece controle motor normal de escombros, bolhas.

8) Papel recebendo velocidade máxima de 200 m/min.

4.Top pré-aquecedor de papel

1) Usado para pré-aquecer papel ondulado de face única e papel de seda para aumentar a temperatura, facilitar a colagem, controlar a umidade e suavizar o papelão.

2) Cada superfície do rolo após a moagem de precisão e lidar com cromagem dura, a fricção da superfície é pequena, durável.

3) O ângulo de ajuste elétrico e o ângulo podem ajustar a rotação da área de pré-aquecimento na faixa de 0°-270°.

4) O rolo de pré-aquecimento adota o design de cabeça chata, que está em conformidade com o padrão nacional de vasos de pressão Classe I e é acompanhado por um certificado de vaso de pressão.

5. Núcleopré-aquecedor de papel

1) Usado para pré-aquecer papel ondulado de face única e papel de seda para aumentar a temperatura, facilitar a colagem, controlar a umidade e suavizar o papelão.

2) Cada superfície do rolo após a moagem de precisão e lidar com cromagem dura, a fricção da superfície é pequena, durável.

3) O ângulo de ajuste elétrico e o ângulo podem ajustar a rotação da área de pré-aquecimento na faixa de 0°-270°.

4) O rolo de pré-aquecimento adota o design de cabeça chata, que está em conformidade com o padrão nacional de vasos de pressão Classe I e é acompanhado por um certificado de vaso de pressão.

6. Pré-aquecedor quádruplo

1) Usado para pré-aquecer papel ondulado de face única e papel de seda para aumentar a temperatura, facilitar a colagem, controlar a umidade e suavizar o papelão.

2) Cada superfície do rolo após a moagem de precisão e lidar com cromagem dura, a fricção da superfície é pequena, durável.

3) O ângulo de ajuste elétrico e o ângulo podem ajustar a rotação da área de pré-aquecimento na faixa de 360°.

4) O rolo de pré-aquecimento adota o design de cabeça chata, que está em conformidade com o padrão nacional de vasos de pressão Classe I e é acompanhado por um certificado de vaso de pressão.

7.Faceador único de pressão positiva multi-cassete

1) Rolo ondulado principal:￠500mm (de acordo com a flauta diferem), rolo de pressão￠600mm, rolo de pré-aquecimento￠500mm.

2) Usando o design de pressão negativa, menor consumo de calor, ajuda o papel do núcleo a pressionar uniformemente e próximo à superfície do rolo ondulado, melhorar a moldagem da corrugada, porque a pressão uniformemente, a parte superior da corrugada pode colar uniforme e melhor, fazer o papel ondulado único tem laminação perfeita.

3) Troque os rolos rapidamente em 10 minutos, enquanto troca o rolo corrugado com o carregamento do carrinho elétrico, coloque na máquina e o sistema de pressão de ar irá bloqueá-lo, fixado na base da máquina, precisa apenas de alguns botões para concluir a substituição de forma rápida e fácil .

4) O rolo ondulado adota o aço de liga de alta qualidade 50CRMO, lidando com o calor, após a moagem do tratamento de superfície de carboneto de tungstênio.

5) Rolo ondulado, rolo de pressão adota sistema de controle de airbag com alta estabilidade, tendo o efeito de proteção de controle de pressão barométrica ao mesmo tempo.

6) Controle de volume de cola com ajuste elétrico, dispositivo elétrico de septo de borracha, o sistema de cola pode operar independentemente quando o motor para, evita que a cola se esgote.

7) A unidade de cola tipo móvel é conveniente para limpar e manter.

8) Sistema de controle de operação fácil, interface de operação de tela sensível ao toque, desenho com status operacional de exibição colorida, seleção de função, indicação de falha e configurações de parâmetro, etc.

9) Pré-condicionador integrado com dispositivo de pulverização proporcional, ajuste da temperatura e umidade do papel central.

8. Ponte transportadora de tipo pesado

1) A parte do viaduto é levantar o papel ondulado de face única produzido pela máquina de face única, levantá-lo e transportá-lo para a máquina de revestimento com cola, aplicar a cola na máquina de face dupla, transportá-lo lentamente e têm capacidade de armazenamento de papel suficiente, o que é conveniente para trocar de papel e fazer pedidos sem parar.

2) Esta peça é feita conectando a viga principal com aço canal 360 padrão nacional, aço 200H, aço 100H, etc., e a estrutura é razoável.Sem tremulação em alta velocidade.As áreas de transporte e armazenamento são cobertas com aço galvanizado, com baixo atrito, 3 conjuntos de escadas de escalada e guarda-corpo de segurança de 1,2 polegadas em ambos os lados.O design do pedal de malha garante a segurança do pessoal e fácil operação.

3) Toda a superfície do rolo após a retificação do revestimento de cromo duro.

4) Parte de levantamento da unidade de conversão de frequência independente.A correia sem juntas de alta resistência não tem ondulações e a camada superior é transportada lentamente e por uma longa distância, por isso não é fácil quebrar o papel.

9.Sistema de controle da máquina de correção de ponte

1) Corrugado de detecção sem contato.

2) Papel de correção de alta precisão.

3) Não requer nenhum ajuste quando a largura do papel muda.

4) Controle de malha fechada, operação contínua.

5) Detecção de LED infravermelho de tamanho completo, longa vida.

6) Ao mesmo tempo, o centro e as bordas da correção da base

10. Máquina de cola dupla

1) A máquina de cola dupla é um papel ondulado transportado do viaduto.Após o pré-aquecimento, é revestido novamente com cola e depois colado na máquina de dupla face para colar e colar para produzir papelão de cinco camadas de três camadas.

2) Estrutura de ferro fundido da estrutura, desempenho estável, pré-aquecedor de camada intermediária superior com diâmetro de 400 mm, aumento da temperatura do papel para facilitar a colagem, design de rolo de dupla pressão cola uniformemente, sulco de cola de aço inoxidável, fornecimento automático de cola de circulação.

3) após a têmpera da superfície do rolo de cola, a usinagem do furo, a retificação da superfície e o balanceamento do tipo anilox gravado, revestindo uniformemente, menos consumo de plástico.

4) A transmissão da unidade de cola é conectada diretamente pelo motor de conversão de frequência através do redutor, e o controle de conversão de frequência garante que a velocidade linear do rolo de cola seja sincronizada com a máquina de dupla face e possa operar independentemente.Use sensor de ângulo, PLC, exibição de interface homem-máquina com tela sensível ao toque.De acordo com diferentes qualidades de papel, diferentes velocidades controlam automaticamente a quantidade de cola, de acordo com as diferentes formas onduladas ajustam automaticamente o espaço entre os rolos de pressão, sem acumular erros.

11.Duplo facetador

1) A máquina de dupla face é um papel ondulado de face única colado e papel facial laminado, aquecimento de placa aquecida, pasta de cola, estereótipos para produzir papelão plano.

2) A superfície da placa quente é tratada com moagem, largura da placa quente 600 mm, no total 20 peças placa quente, estereótipos de refrigeração do Ministro 5 m.

A placa quente é feita adotando placa de recipiente, certificado de recipiente de pressão fechado e certificado de inspeção. Painéis térmicos internos para estrutura de isolamento de partição, fluxo de vapor em forma de s, vapor, função de separação de água aparente, melhoram a taxa de uso de vapor.

3) A placa quente adota estrutura de placa de pressão pneumática.O levantamento da placa de pressão adota estrutura pneumática.14 conjuntos de placas de pressão pneumática de mola são padrão.

4) O tubo de calor da placa de aquecimento controla a temperatura em várias seções e possui um visor de temperatura.

5) A cinta de algodão superior é centralizada automaticamente pela válvula pneumática de correção, e o cilindro duplo é usado para controlar o dispositivo de tensão da teia de algodão em forma de S.A quantidade de aperto é grande.

6) A correia inferior adota mecanismo de tensionamento pneumático, a estrutura é simples e prática, a esquerda e direita da correia transportadora inferior é automaticamente corrigida e alinhada, e também pode ser ajustada manualmente em ambos os lados.

7) Unidade de acionamento da caixa de engrenagens usando uma estrutura independente, engrenagem de aço número ZG-500 para materiais, o uso de lubrificação de engrenagem imersa em óleo.

8) Componentes elétricos usados ​​de marcas de renome internacional, operação estável e confiável do dispositivo.

9) Motor de acionamento principal para a energia de frequência do motor, torque de baixa velocidade, ampla faixa de velocidade, manutenção confiável e fácil.

10) A espinha dorsal principal dos perfis de alta intensidade GB, estrutura sólida, aparência bonita, adequada para trabalho de alta velocidade.

12. cortador de lâminas finas (linha de pressão zero)

1) O servo motor síncrono controla a linha de facas e fios.Reinicialização automática.Tamanho preciso.O tempo de alteração do pedido é de 1 a 3 segundos.

2) Sistema de controle PLC, usando o sistema de barramento CANopen, com função de gerenciamento de pedidos, equipado com uma interface de entrada de sinal síncrono com velocidade do secador.

3) HMI com tela sensível ao toque colorida de 10,4 polegadas, armazenamento de 999 pedidos, alteração de pedidos automaticamente ou manualmente para um único alarme de falha.

4) Três tipos de formas de linha de pressão: Convexo contra o côncavo (linha de três camadas), Convexo contra o côncavo (linha de cinco camadas), Convexo contra Plano, Três tipos de formas de linha de pressão elétrica podem ser convertidos. ,linear e fácil de dobrar.

5) Usando faca de aço de liga de tungstênio fina, lâmina afiada, longa vida útil de mais de 8 milhões de metros.

afiador de facas para controle de computador, afiador de facas automático ou manual, afiação de ponta pode ser dividida, melhorar a produtividade Eficiência.

6) Transmissão por correia síncrona importada é adotada, e o suporte de lâmina fina e o assento de crimpagem são suportados por rolamentos lineares, e o tamanho de posicionamento é preciso sem acumular erros.

7) O corte e crimpagem são acionados por motores independentes de conversão de frequência.A porta de sucção é posicionada automaticamente com o pedido de alteração.

8) Com tanque de armazenamento de gás e função de proteção de baixa pressão.

13. Cortador NC

14.Máquina empilhadeira automática grande

1) Adota transporte de correia de alta resistência de cinco segmentos, servocontrole assíncrono, contagem automática de pontos, transporte estável e separação rápida e transporte para a cesta suspensa.

2) O papel da prensa de engrenagem solar não danifica o papelão. O papel da prensa de fibra de carbono é extremamente resistente. Elevação automática, a placa de controle empilhada ordenadamente.

3) Carro de bloco com a estrutura do pedido, ajuste automático. Para obter uma única pilha, adequada para empilhamento de pedidos pequenos.

4) A saída da lagarta de plástico de náilon para alimentação da cesta do ministério não danifica o papel de apoio.

5) A interface de comunicação padrão e a rede do sistema de gerenciamento de produção realizam a mudança automática e o gerenciamento de pedidos.

6) Elevador de gôndola de controle servo de elevador, estrutura de contrapeso racional, eficiência energética ideal, após a saída da cesta, transfere energia da plataforma para a próxima etapa do rastreador.

15.Sistema de estação de cola

1) O sistema não precisa usar estabilizador ao fazer pasta, e a pasta líquida tem forte poder de penetração e a pasta líquida é estável.

2) A operação de todo o sistema é controlada pela configuração do programa, e o software do sistema de controle é projetado e desenvolvido pela empresa de acordo com as necessidades reais de cada fábrica de papelão, e a operação é estável e confiável.

3) A adição de todos os materiais é definida pelo programa e controlada pelo PLC, e a medição é precisa.

4) O sistema está equipado com um sensor de temperatura e um visor de temperatura para controlar a temperatura da cola para garantir que as moléculas de amido sejam mais solúveis em água e, ao mesmo tempo, evitar que a qualidade da cola seja afetada pela temperatura ambiente e causando grandes mudanças.

5) Este equipamento está equipado com um programa automático de lavagem de tanques.Depois que a cola é entregue, o corpo do tanque é limpo automaticamente.

6) O sensor de nível de líquido de cada tanque de armazenamento de ponto de cola é usado para monitorar o nível de líquido.Quando o nível do líquido está baixo, o PLC seleciona automaticamente a fórmula e prepara a pasta de acordo com os diferentes pontos de colagem.

7) O tempo de corte e agitação são controlados pelo PLC através da configuração do programa.

8) Após a alcalinização em álcali líquido, os comprimidos são armazenados no tanque de armazenamento de álcali;o nível do tanque de transferência alcalina é controlado pelo PLC.Quando o limite mínimo definido é atingido, ele é reabastecido automaticamente do tanque de armazenamento alcalino por meio da bomba.

9) Quando o nível de material do tanque de armazenamento de goma cai para o sensor de nível de material, o sistema automaticamente aciona o alarme para solicitar a adição de materiais e vibra a adição de materiais.

10) A alimentação de cola é enviada automaticamente para o tanque de armazenamento de cola através da bomba de diafragma pneumática, que é controlada pelo PLC.

16.Sistema de vapor

1) Fornece energia de aquecimento para o equipamento térmico da linha de produção para manter a temperatura de trabalho estável.

2) Cada unidade é projetada como um sistema independente de fornecimento de vapor de pequena unidade, economizando energia e facilitando o ajuste.

3) Cada grupo de unidades hidrofóbicas é equipado com um bypass vazio, que esfria o equipamento rapidamente quando a produção é interrompida.

4) Armadilha de bola flutuante, com dispositivo de esvaziamento, válvula de retenção de aço inoxidável, para evitar vazamentos.

5) A mangueira de metal é usada para conexão flexível entre o sistema de tubulação e os componentes rotativos de aquecimento, de modo a prolongar a vida útil da junta rotativa.

6) Todos os tubos de vapor na máquina são feitos de tubos de aço sem costura para garantir a segurança do uso sob pressão normal.

1. Adota embalagens à prova de umidade e à prova de choque que são adequadas para estradas de longa distância.

2. Transporte e vários tipos de condições meteorológicas.Um conjunto completo de manutenção e operação.

3. Os manuais estão incluídos.
