Cortador Transversal Helicoidal Controlado por Computador NC
Visão Geral do Produto

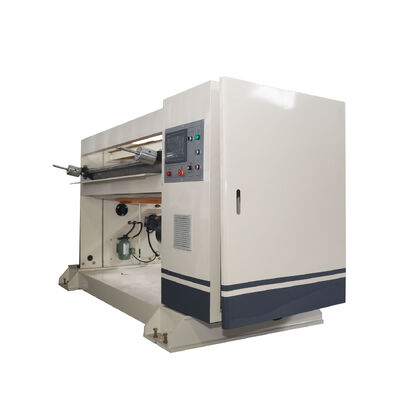

Esta linha de produção de papelão ondulado de 7 camadas apresenta um comprimento de corte mínimo de 500 mm e é otimizada para operações de corte de precisão.
Principais Características
- Armazena até 200 unidades de pedido para alterações rápidas nas especificações do cortador
- Permite alterações de pedido sem interromper as operações
- Integração de computador em rede para gerenciamento aprimorado da produção
- Engrenagens de acionamento do eixo da faca de aço forjado de precisão com endurecimento por indução
- Transmissão sem folga com conexão avançada sem chaveta
- Lâmina de aço frontal embutida com estrutura espiral para maior vida útil da lâmina
- Configuração de platina com engrenagem solar para entrega suave e pressão uniforme
- Sistema de armazenamento de energia de frenagem reduzindo o consumo de energia em 70%
- Mecanismo de engrenagem de precisão ajustável, sem folga
- Sistema de lubrificação independente com bomba de óleo e filtro
- Rolo de faca de aço forjado de alta qualidade para excelente equilíbrio
Especificações do Diâmetro do Rolo
- Distância entre centros do eixo da faca: Ø216 mm
- Diâmetro do rolo transportador inferior frontal: Ø156 mm
- Diâmetro do rolo transportador inferior traseiro: Ø156 mm
- Diâmetro do rolo de platina frontal: Ø70 mm
- Diâmetro do rolo de platina traseiro: Ø70 mm
Após a retificação, todos os rolos, exceto os sob o eixo da faca, são tratados com revestimento de cromo duro.
Motores de Potência e Parâmetros Elétricos
- Potência do motor principal de acionamento: 18,5 kW, motor servo síncrono AC completo
- Potência dos motores de alimentação (frontal e traseiro): 3 kW cada, controlados por frequência
- Potência do motor da bomba de óleo lubrificante: 0,25 kW
Principais Componentes e Materiais
| Nome do Componente |
Marca ou Origem |
Material e Tipo |
| Motor servo AC completo |
Xangai Futian |
18,5 kW |
| Motor de frequência de alimentação |
Hebei Hengshui Yongshun |
-- |
| Rolamento |
HRB, ZWZ, LYC |
Rolamentos do rolo da faca superior e inferior do Japão NSK |
| Correia |
Alemanha OPTIBELT |
-- |
| Manga superior |
Xianyang Chaoyue |
-- |
| Rolamento de cinto de assento |
Zhejiang Wuhuan |
-- |
| Contatores e relés |
França Schneider |
Relés do meio |
| Sensor de Proximidade |
Japão OMRON |
-- |
| Sistema de servo controle de cisalhamento voador |
-- |
-- |
| Placa de controle de movimento |
Alemanha MKS-CT150 |
-- |
| Encoder rotativo |
Wuxi Ruipu |
-- |
| Acionamento de alimentação |
Taiwan Delta |
-- |
| Interface Homem-Máquina |
Taiwan WEINVIEW ou MCGS |
-- |
| Engrenagem solar |
China Shenzhen |
-- |
| Componentes pneumáticos |
Zhejiang SonorCSM |
-- |
| Conversor de Frequência |
-- |
-- |
Aplicações
A Linha de Produção de Papelão Ondulado Gerun é ideal para fabricantes que buscam soluções de produção automática de alta qualidade. Disponível nos modelos 1400, 1600, 1800, 2000, 2200 e 2500, este equipamento certificado CE e ISO da Província de Hebei foi projetado para produzir papelão ondulado de 5 camadas com uma largura efetiva de 2200 mm e capacidades de corte precisas de ±1 mm uniformes e ±2 mm não uniformes.
Opções de Personalização
A Gerun oferece Linhas de Produção Automáticas de Alta Velocidade para Caixas de Papelão Ondulado de 3/5/7 Camadas com opções de voltagem personalizáveis (220v, 380v, 440v) e sistemas avançados de controle PLC. O tamanho do equipamento é Lmx4,2*Wmx1,2*Hmx1,4 metros com comprimento máximo de corte de 9999 mm e velocidade máxima da máquina de 100 m/min.
Suporte e Serviços
Nossa equipe dedicada de suporte técnico fornece orientação abrangente de instalação, comissionamento no local, treinamento de operadores, manutenção de rotina, assistência para solução de problemas, fornecimento de peças de reposição, atualizações de software e atualizações de sistema para garantir o desempenho ideal e o tempo de inatividade mínimo.
Embalagem e Envio
O equipamento é embalado com segurança com materiais protetores e caixas de madeira resistentes. Oferecemos opções de envio flexíveis, incluindo frete marítimo, frete aéreo e transporte terrestre, acompanhados de documentação detalhada para instalação tranquila e conformidade com os padrões internacionais.
Perguntas Frequentes
Quais são os modelos disponíveis para a Linha de Produção de Papelão Ondulado Gerun?
A Linha de Produção de Papelão Ondulado Gerun está disponível nos seguintes modelos: 1400, 1600, 1800, 2000, 2200 e 2500.
Onde a Linha de Produção de Papelão Ondulado Gerun é fabricada?
É fabricada na Província de Hebei, China.
Quais certificações a Linha de Produção de Papelão Ondulado Gerun possui?
A linha de produção é certificada com as certificações CE e ISO, garantindo altos padrões de qualidade e segurança.
Qual é a quantidade mínima de pedido para a Linha de Produção de Papelão Ondulado Gerun?
A quantidade mínima de pedido é de 1 conjunto.
Quais são os termos de pagamento e o tempo de entrega para este produto?
O pagamento é geralmente feito via T/T (Transferência Telegráfica) e o tempo de entrega é de aproximadamente 20 dias.
Como a Linha de Produção de Papelão Ondulado Gerun é embalada para envio?
O equipamento é embalado usando plástico e madeira para garantir um transporte seguro.
Qual é a capacidade de fornecimento para a Linha de Produção de Papelão Ondulado Gerun?
A Gerun pode fornecer até 100 conjuntos por ano.
Como o preço é determinado para a Linha de Produção de Papelão Ondulado Gerun?
O preço a ser negociado com base no modelo específico e nos requisitos do cliente.
