Características

Especificações

Largura de trabalho: 1600 mm

Velocidade de design: 150m/min

Velocidade econômica: 180-230 m/min

Número da placa de aquecimento: 600mm X 10 peças

Comprimento da secção de arrefecimento: 5m

Requisitos de temperatura: 160-200℃

Pressão de vapor: 0,8-1,3Mpa

Pressão do ar: 0,5-0,6MPA

Placas de pressão pneumáticas: 13 grupos

Potência de trabalho: 380V 50Hz 90KW

Destacar:

Rolos de prensagem pesada para dupla face

Rolos para linha de produção de papelão ondulado

Rolos de prensagem de papelão com garantia

Informação básica

Lugar de origem: Dongguang, China

Marca: GERUN

Certificação: ISO,CE

Número do modelo: GR

Condições de Pagamento e Envio

Detalhes da embalagem: Cobertura de filme plástico ou embalagem de caixa de madeira (escolhida)

Tempo de entrega: 30-60 DIAS

Termos de pagamento: T/T

Habilidade da fonte: 30 conjuntos/mês

Galeria

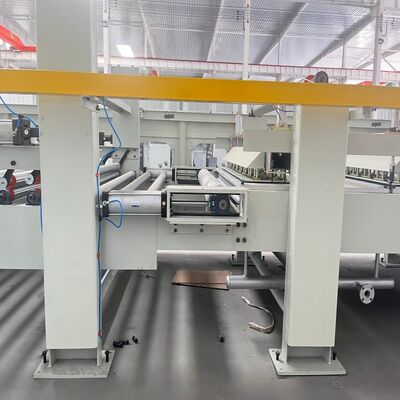

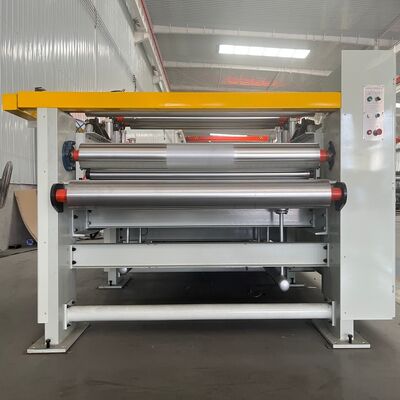

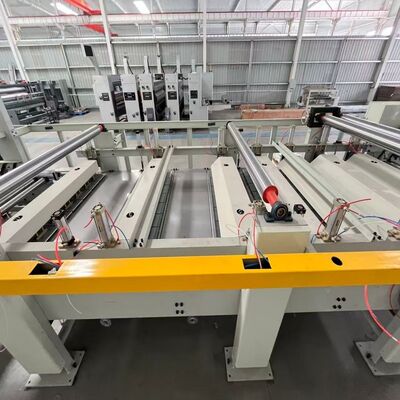

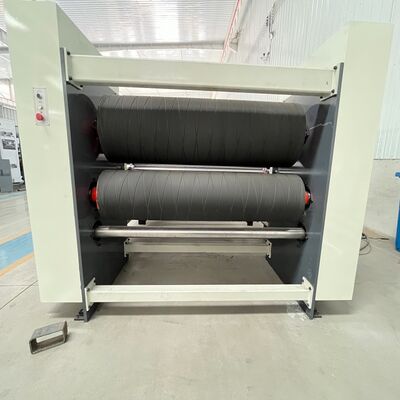

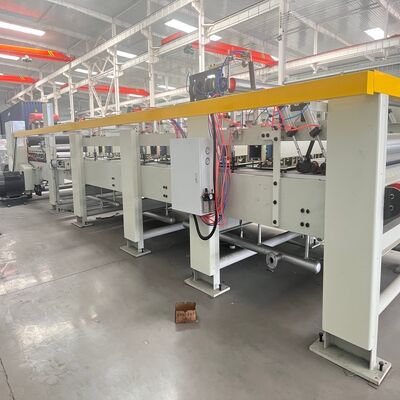

Dupla Face para Linha de Produção de Papelão Ondulado Rolos de Prensagem Pesada

Descrição de produto

Máquina Dupla Face Para Linha de Produção de Papelão Ondulado

A dupla face, também conhecida como "double backer", é o "centro de formação" de uma linha de produção de papelão ondulado. Ela é responsável por colar o papelão ondulado de face única com um liner (folha de face) e prensá-los em papelão ondulado de parede dupla ou múltipla resistente. É um equipamento chave que determina a resistência física final e a qualidade do papelão.

Especificações Técnicas

Largura Efetiva	1600mm	Velocidade de Produção Projetada	150m/min
Velocidade Econômica de Três Camadas	200-230m/min	Precisão de Separação Longitudinal	±1mm
Precisão de Corte Transversal	±1mm	Largura de Trabalho	1600mm
Velocidade Projetada	150m/min	Velocidade Econômica	120-130m/min
Número de Placas Quentes	600mm×10 peças	Comprimento da Seção de Resfriamento	5 metros
Requisitos de Temperatura	160-200℃	Pressão de Vapor	0.8-1.3Mpa
Pressão de Ar	0.5-0.6Mpa	Placa de Pressão Pneumática	13 grupos
Potência de Trabalho	380V 50Hz 90KW

Características Estruturais

A máquina dupla face cola papelão ondulado de face única e papel de face através de laminação, aquecimento por placa aquecida, pasta de cola e estereotipagem para produzir papelão plano
A superfície da placa quente é acabada por retificação, com 18 peças de placas quentes de 600mm de largura e seção de estereotipagem de resfriamento de 5m
Placas quentes feitas de papelão de container com certificados de inspeção e certificação de container de pressão fechado
Os painéis térmicos internos apresentam estrutura de isolamento por partição com fluxo de vapor em forma de S e função de separação de vapor-água

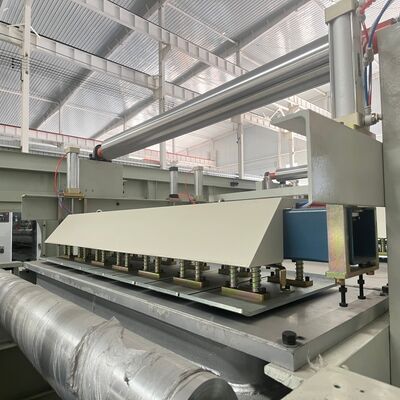

Estrutura de placa de pressão pneumática com 14 conjuntos de placas de pressão pneumática de mola padrão
Controle de temperatura multisseção com display de temperatura para tubos de aquecimento de placas de aquecimento
Correia de algodão superior centralizada automaticamente com dispositivo de tensionamento de correia de algodão em forma de S de cilindro duplo
A correia inferior usa mecanismo de tensionamento pneumático com capacidade de correção automática esquerda-direita e ajuste manual
Unidade de acionamento de caixa de engrenagens independente com engrenagens de aço ZG-500 e lubrificação imersa em óleo
Componentes elétricos de marca internacional para operação estável e confiável
O motor de acionamento principal apresenta energia de frequência, torque em baixa velocidade, ampla faixa de velocidade e fácil manutenção
Estrutura principal de perfil de alta intensidade com estrutura sólida adequada para operação em alta velocidade

Posição e Fluxo de Processo da Linha de Produção

A dupla face está tipicamente localizada após a single face e antes da seção de secagem/resfriamento, servindo como um elo de ligação no processo de produção de papelão ondulado.

Fluxo de Produção Típico:

Papelão ondulado de face única → Dupla face (aplicação de adesivo, laminação de liner, aquecimento/prensagem) → Secagem e Resfriamento → Corte e Vinco → Empilhamento

Principais Tipos e Referência de Seleção

Dupla Face de Placa Aquecida: Tipo mais comum que usa placas aquecidas superior e inferior para pressão. Grande área de contato, adequada para linhas de produção de média a alta velocidade
Dupla Face com Assistência a Vácuo: Usa correia a vácuo para transporte, reduzindo o atrito entre o papelão e as placas aquecidas. Adequada para papelões pesados e de alta resistência
Dupla Face com Colchão de Ar: Fornece pressão uniforme, adequada para a produção de papelões finos ou leves, prevenindo eficazmente o esmagamento das ondulações

Principais Pontos Operacionais e de Manutenção

Controle de Temperatura: A temperatura da placa aquecida deve corresponder à velocidade da linha. Velocidades mais altas exigem temperaturas mais altas para garantir a gelatinização completa do adesivo
Ajuste de Pressão: Pressão excessiva achata as ondulações (esmagamento das ondulações), reduzindo a resistência; pressão insuficiente leva a uma colagem inadequada
Manutenção Rotineira: Concentre-se na limpeza das superfícies das placas aquecidas para evitar o acúmulo de carbono que afeta a transferência de calor; verifique a tensão da correia de lona ou da correia transportadora para garantir um transporte suave

Embalagem e Envio

Adota embalagem à prova de umidade e choque, adequada para transporte rodoviário de longa distância e diversas condições climáticas. Um conjunto completo de manuais de manutenção e operação está incluído.
