Características

Especificações

Largura de trabalho: 1600 mm

Velocidade de design: 150m/min

Velocidade econômica: 180-230 m/min

Número da placa de aquecimento: 600mm X 10 peças

Comprimento da secção de arrefecimento: 5m

Requisitos de temperatura: 160-200℃

Pressão de vapor: 0,8-1,3Mpa

Pressão do ar: 0,5-0,6MPA

Placas de pressão pneumáticas: 13 grupos

Potência de trabalho: 380V 50Hz 90KW

Destacar:

Placas de prensagem de ferro duplo para cartão ondulado

Placas quentes para linha de produção de cartão

Linhas onduladas duplas de fazer com chapa quente

Informação básica

Lugar de origem: Dongguang, China

Marca: GERUN

Certificação: ISO,CE

Número do modelo: GR

Condições de Pagamento e Envio

Detalhes da embalagem: Cobertura de filme plástico ou embalagem de caixa de madeira (escolhida)

Tempo de entrega: 30-60 DIAS

Termos de pagamento: T/T

Habilidade da fonte: 30 conjuntos/mês

Galeria

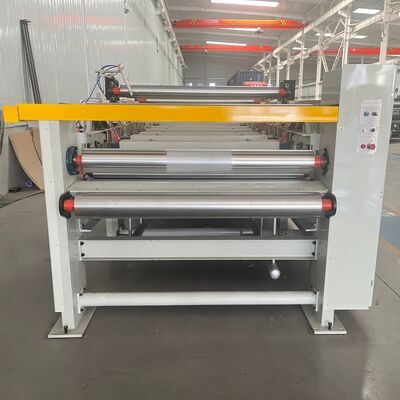

Dupla cara para linha de produção de cartão ondulado

Descrição de produto

Dupla cara para linha de produção de cartão ondulado

O duplo fazer, também conhecido como o duplo suportador, serve como o centro de formação de uma linha de produção de cartão ondulado.Este equipamento crítico liga o cartão ondulado de face única com um revestimento (folha de face) e preme-os em um cartão ondulado de parede dupla ou multiparede resistente, que determina a resistência física final e a qualidade do produto acabado.

Função principal: Transformar produtos semiacabados em produtos acabados

Enquanto o single-fazer produz um meio ondulado com um revestimento ligado (papel de face única), o double-fazer completa o processo de fabricação:

Ligação e cura:Aplica adesivos para pontas de flauta e laminados com precisão com outro revestimento
Formação e prensagem:Aplica pressão e calor através de placas aquecidas para gelatinizar e curar o adesivo, formando estruturas estáveis de pontes de arco

Principais especificações de desempenho

Largura efetiva	1600 mm
Velocidade de produção do projeto	150 m/min
Três camadas de velocidade económica	200-230 m/min
Precisão de separação longitudinal	± 1 mm
Precisão de corte transversal	± 1 mm

Parâmetros técnicos

Largura de trabalho	1600 mm
Velocidade de projeto	150 m/min
Velocidade económica	120-130 m/min
Configuração da placa quente	600 mm × 10 peças
Comprimento da secção de arrefecimento	5 metros
Requisitos de temperatura	160-200°C
Pressão do vapor	0.8-1.3Mpa
Pressão do ar	0.5-0.6Mpa
Placa de pressão pneumática	13 grupos
Força de trabalho	380V 50Hz 90KW

Características estruturais

★A máquina laminada de dois lados cola papel ondulado unilateral com papel facial usando aquecimento de chapas aquecidas para aplicação de pasta de cola e estereotipagem para produzir papelão plano.

★A superfície da placa quente é acabada, com 18 peças no total a 600 mm de largura cada, com estereótipos de resfriamento de 5 metros..

★Os painéis térmicos internos possuem uma estrutura de isolamento de partição com fluxo de vapor em forma de S e separação vapor-água para melhorar a eficiência.

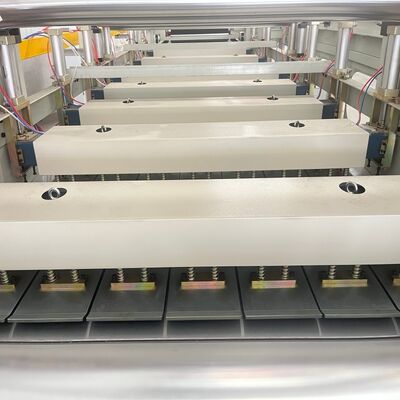

★Estrutura de placa de pressão pneumática com 14 conjuntos de placas de pressão pneumáticas de mola como padrão.

★Controle de temperatura de várias secções com visor para tubos de aquecimento de placas térmicas.

★Tecido de algodão superior com centro automático e dispositivo de tensão em forma de S de duplo cilindro.

★Cinturão inferior com tensão pneumática e correção automática/manual.

★Unidade de transmissão independente com engrenagens de aço ZG-500 e lubrificação imersa em óleo.

★Componentes elétricos de marca internacional para uma operação estável e fiável.

★Motor de acionamento principal de energia de frequência com binário de baixa velocidade e amplo intervalo de velocidades.

★Espinha principal de perfil de alta intensidade com uma construção sólida adequada para operações de alta velocidade.

Parâmetros dos componentes principais

Nome da parte	Especificações	Tratamento de superfície

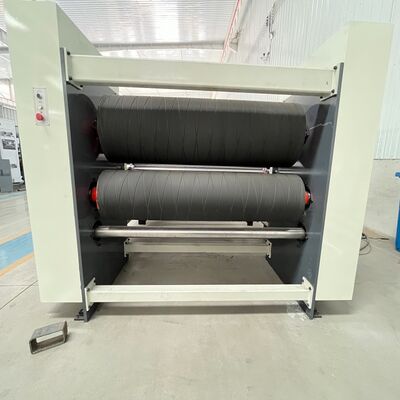

Rodas de borracha de tração superior	¢ 800mm	Capa de borracha resistente ao desgaste
Rodas de borracha de tração inferior	¢ 600 mm	Capa de borracha resistente ao desgaste
Rodas de cinturão de tração dianteira/atrás	¢ 215mm	Poluição por cromagem
Rolante de tensão máxima	¢ 155mm	Poluição por cromagem
Rodas de regulação do cinto superior	¢ 130 mm	Poluição por cromagem

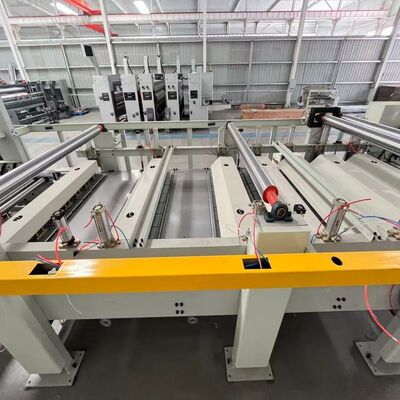

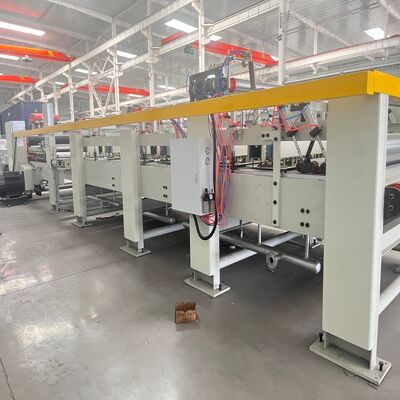

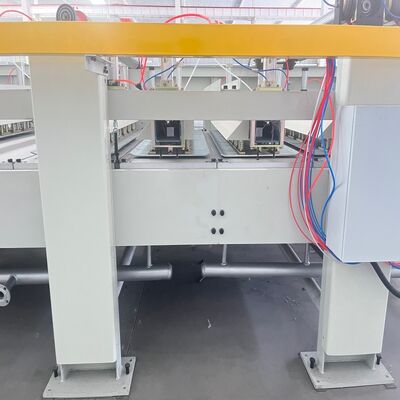

Galeria de equipamentos

Embalagem e transporte

O equipamento é embalado com materiais à prova de umidade e de choques adequados para o transporte rodoviário de longa distância e em várias condições climáticas.Conjunto completo de manuais de manutenção e operação incluídos em cada remessa.
