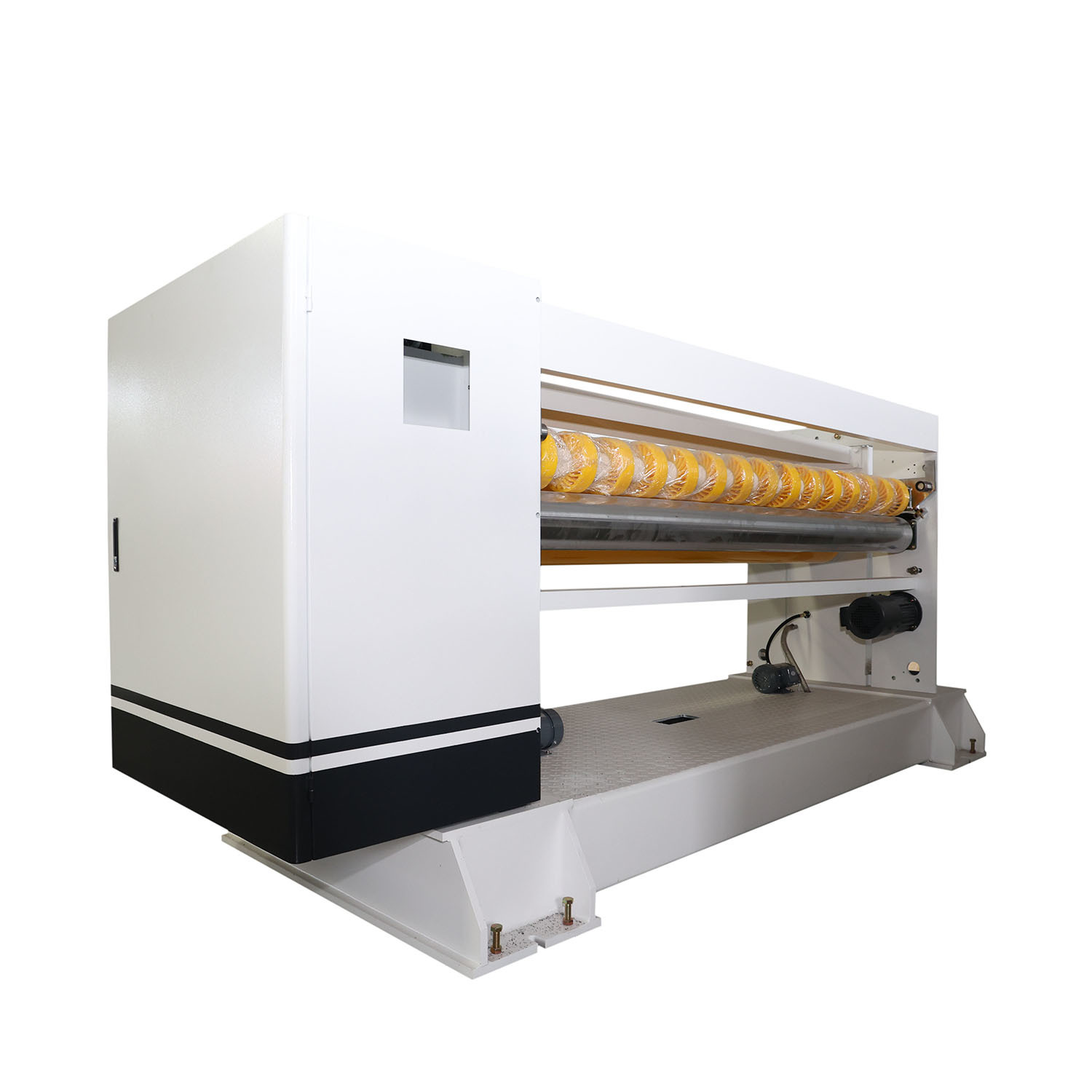

Máquina de corte de 1800 mm NC de linha de corte de espiral da corrugadora

A cortadora transversal é uma unidade de processamento downstream crucial em uma linha de produção de papelão ondulado, posicionada entre a seção de secagem e a seção de empilhamento. Sua função principal é realizar o corte transversal de alta velocidade e precisão do papelão ondulado produzido continuamente de acordo com dimensões pré-definidas, obtendo assim folhas únicas de papelão de comprimentos especificados.

Uma cortadora transversal consiste principalmente em um sistema de energia, um mecanismo de alimentação de papel, um sistema de medição, um mecanismo de corte e um sistema de controle. Seu princípio de funcionamento é o seguinte: o fluxo contínuo de papelão ondulado é alimentado suavemente pelos rolos de alimentação. O sistema de medição (geralmente usando encoders rotativos ou sistemas servo) rastreia o comprimento de deslocamento do papelão em tempo real. Quando o papelão atinge o comprimento de corte pré-definido, o sistema de controle emite instantaneamente um comando para acionar a lâmina de corte (geralmente um rolo de faca rotativo) para executar um corte transversal de alta velocidade no papelão. As modernas cortadoras transversais de alta velocidade empregam tecnologia de acionamento servo, alcançando precisão de corte extremamente alta (geralmente com um erro dentro de ±1 mm) e ciclos de produção rápidos, combinando perfeitamente com a velocidade das linhas de produção de papelão ondulado de alta velocidade.

O desempenho da cortadora transversal determina diretamente a precisão dimensional, a qualidade do corte e a eficiência de produção do papelão acabado. As cortadoras transversais avançadas geralmente apresentam agendamento automatizado de pedidos, troca de pedidos sem interrupção e ejeção automática de sucata, tornando-as um componente chave para garantir a automação, inteligência e flexibilidade da produção de caixas de papelão ondulado.

• Pode armazenar 200 pedidos de unidades, substituir especificações de corte de forma rápida e precisa, alterar pedidos sem parar e permite computadores em rede para facilitar o gerenciamento da produção

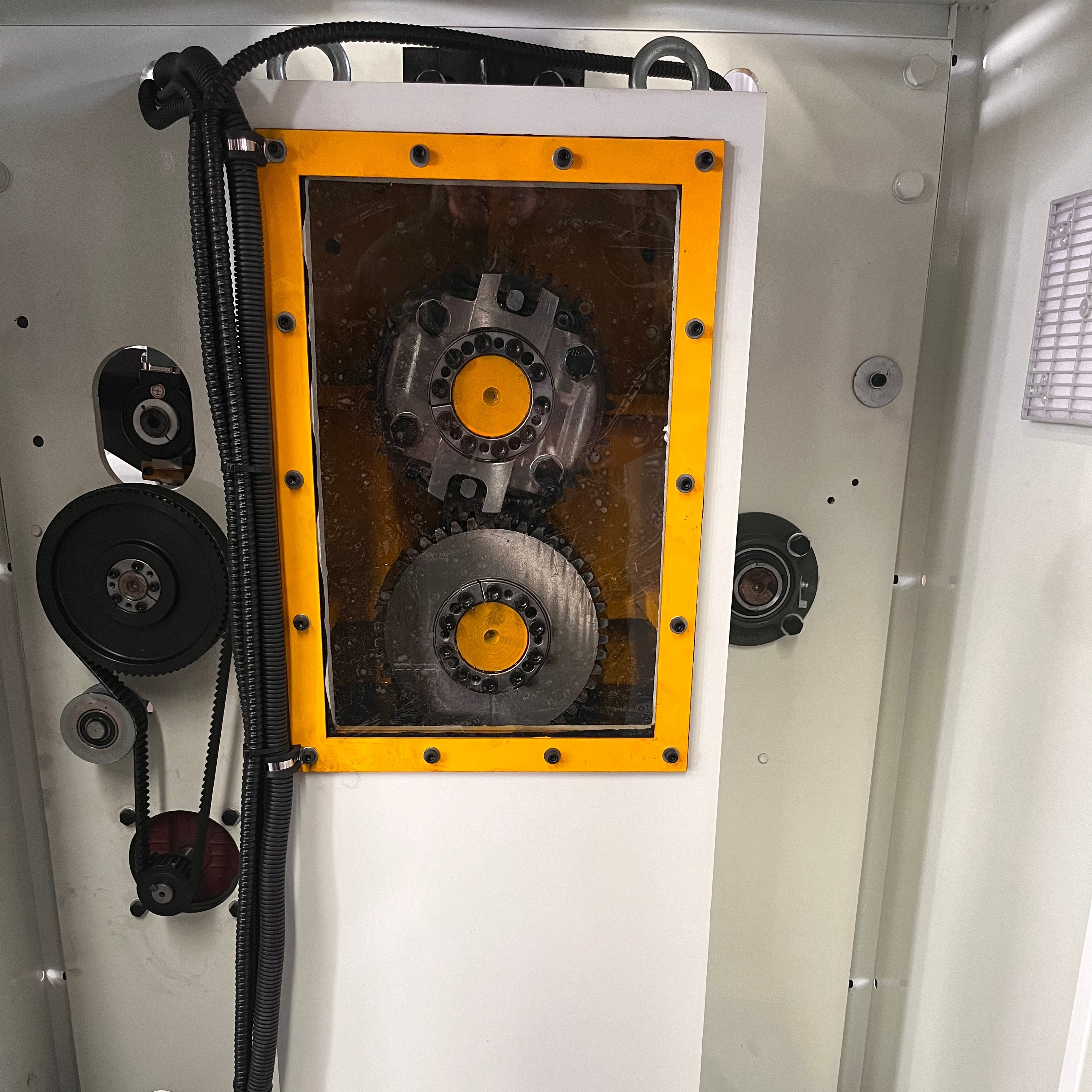

• As engrenagens de acionamento do eixo da faca são forjadas em aço de precisão com endurecimento por indução, transmissão sem folga, conexão avançada sem chaveta, alta precisão de transmissão

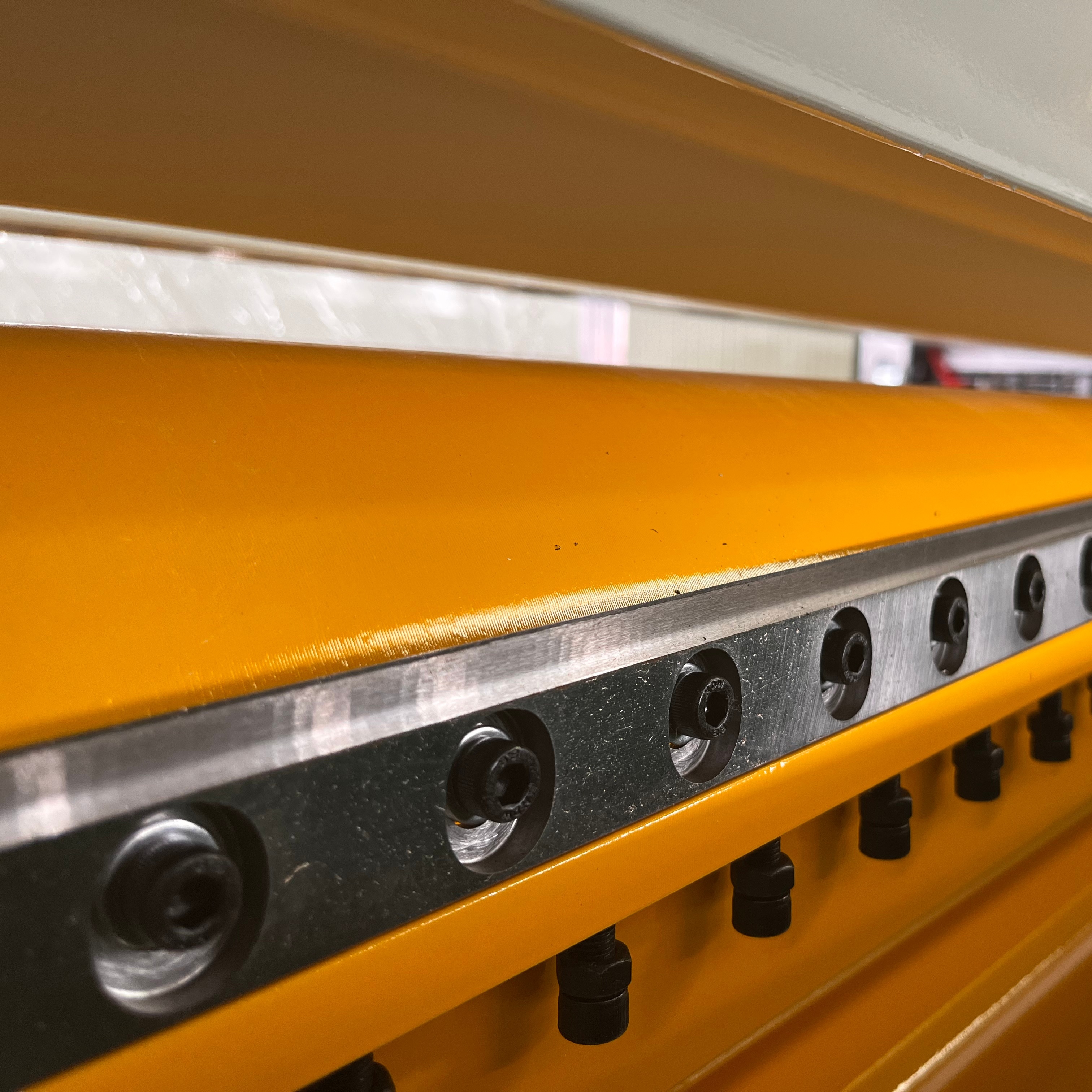

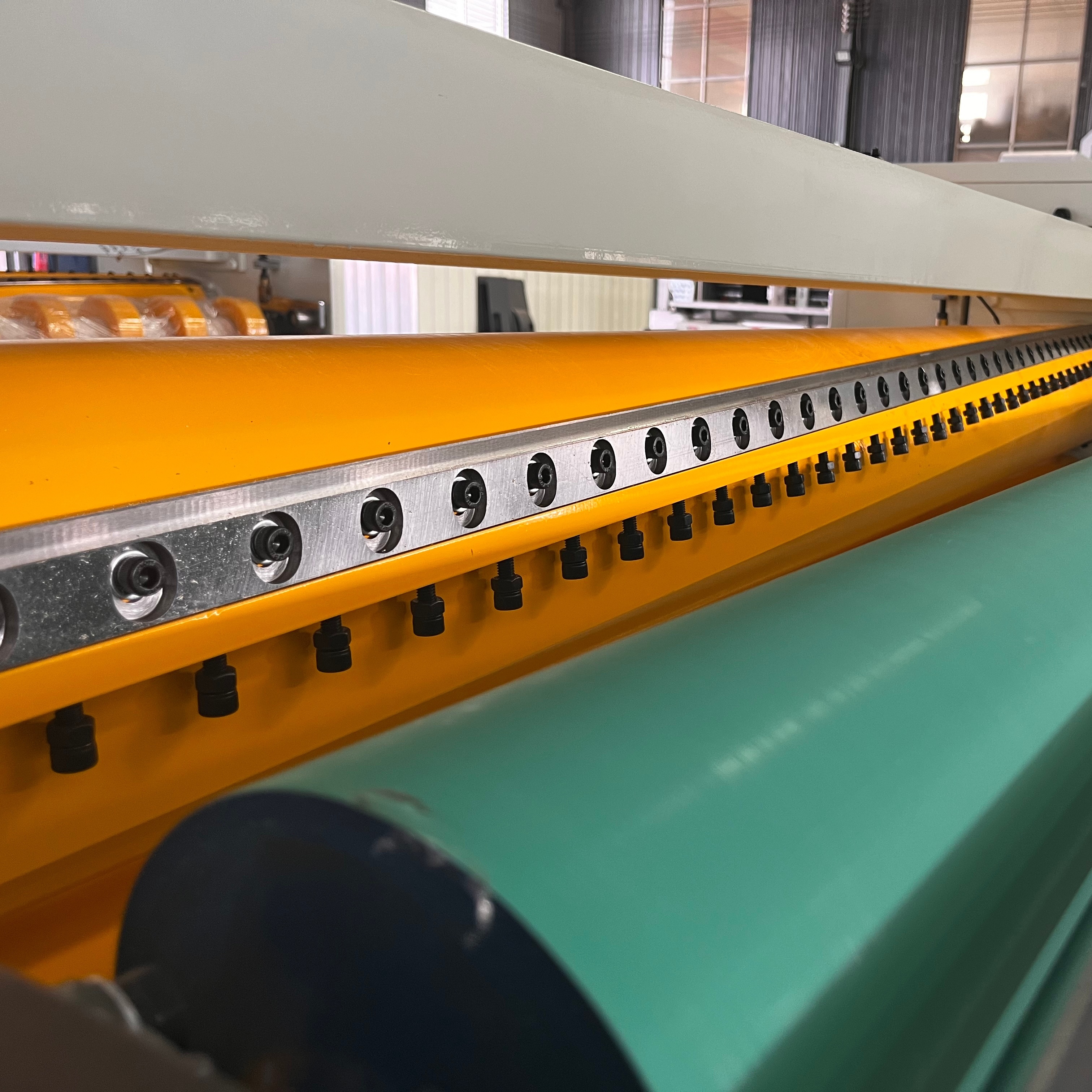

• A máquina de corte adota estrutura de faca de aço frontal embutida em espiral, faca serrilhada, tesoura, cisalhamento, força de cisalhamento, longa vida útil da lâmina

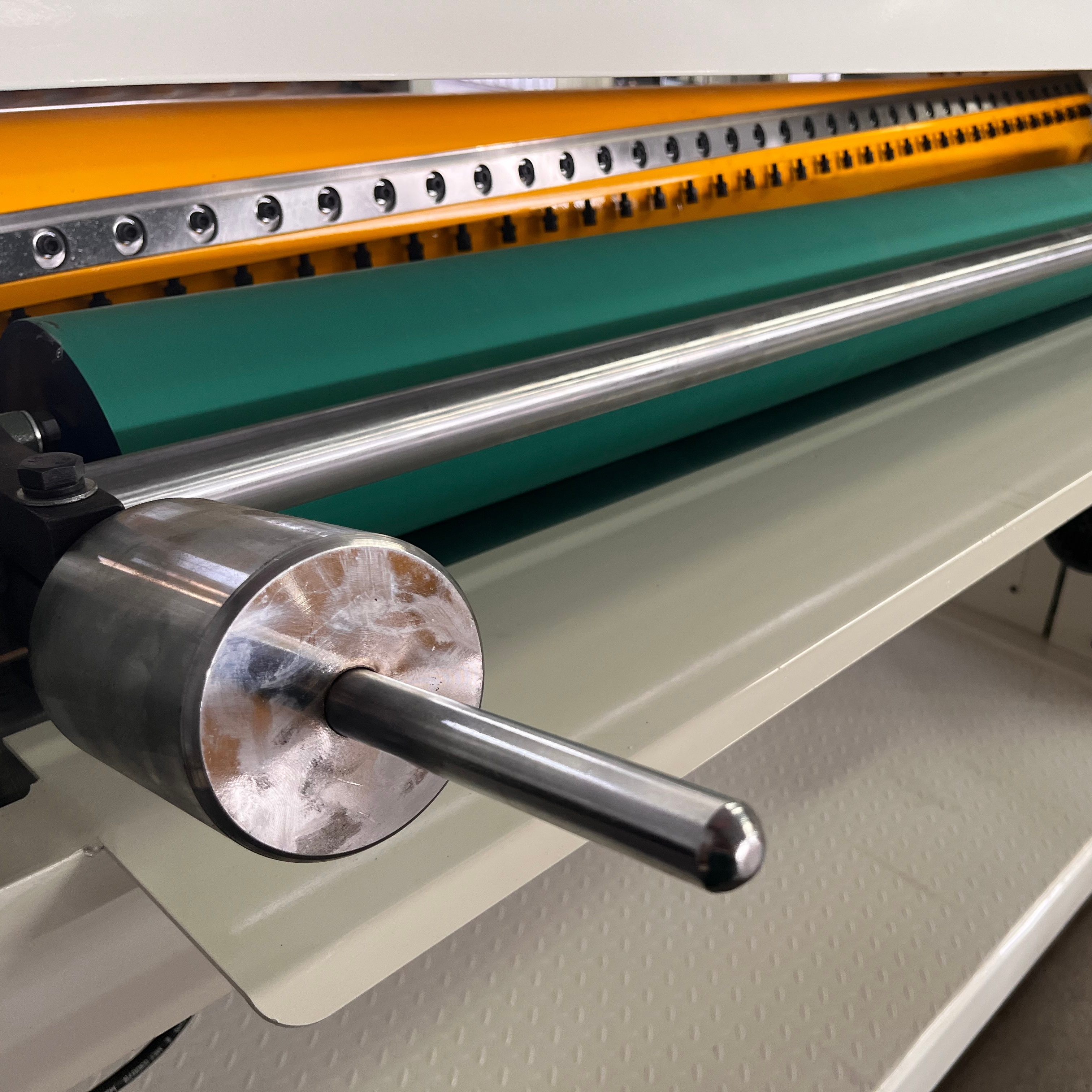

• Ao redor dos rolos de alimentação usam o método de prato de engrenagem planetária, entrega suave, pressão uniforme, evitando esmagamento da placa ou bloqueio
• Armazenamento de energia de frenagem (frenagem não dinâmica) reduz o consumo de energia; o consumo médio de eletricidade é 1/3 das máquinas de corte NC comuns, economizando mais de 70% de energia
• Engrenagem ajustável de precisão sem folga garante engajamento preciso da lâmina e equilíbrio de funcionamento
• Bomba de óleo independente e filtro com duas distribuições de cobre em cada posição de engrenagem para lubrificação e resfriamento
• Rolo de faca: material de aço forjado de alta qualidade, balanceado, com boa estabilidade
