NC-100 facas helicoidais de corte NC

A máquina de corte transversal de papel corrugado, também conhecida como máquina de corte transversal, se enquadra na categoria de máquinas de processamento de papelão. Dentro de uma linha de produção de papelão ondulado, a máquina de corte transversal de papel ondulado é o equipamento utilizado para cortar o papelão em produtos acabados. Seu desempenho técnico e ajuste do equipamento impactam diretamente na precisão do tamanho final do corte, na quebra dos vincos e na lisura e aparência das bordas cortadas do papelão acabado.


A máquina de corte transversal de papel ondulado é uma das máquinas autônomas essenciais em uma linha de produção de papelão ondulado. Existem dois tipos de máquinas de corte transversal com base no método de controle de transmissão: máquinas de corte transversal mecânicas e máquinas de corte transversal controladas por computador. As máquinas de corte transversal controladas por computador são operadas por meio de computadores de controle industrial. Eles cortam o papelão controlando a rotação da haste da faca com base no comprimento predefinido. Combinadas com uma transmissão mecânica precisa, essas máquinas podem manter erros de corte dentro de uma faixa de ±1 mm. As máquinas de corte transversal controladas por computador incluem máquinas de corte transversal com faca helicoidal e máquinas de corte transversal com faca reta. As máquinas de corte transversal com faca helicoidal são mais adequadas para corte em alta velocidade de papelão grosso, proporcionando cortes suaves e maior vida útil da lâmina.

Característica estrutural:

• Ele pode armazenar pedidos de 200 unidades, substituir as especificações do cortador com rapidez e precisão, alterar pedidos sem parar e permitir que computadores em rede facilitem o gerenciamento da produção.
• As engrenagens de acionamento do eixo da faca são de aço forjado com precisão, endurecimento por indução, transmissão sem folga, conexão avançada sem chave e alta precisão de transmissão.
• A máquina de corte adota estrutura espiral de faca com lâmina de aço frontal embutida, faca serrilhada. tesouras, tesouras, força de cisalhamento, longa vida útil da lâmina
• Ao redor dos rolos de alimentação são usados ​​​​a forma da placa de engrenagem solar, entrega suave, pressão uniforme, fácil de esmagar a placa da placa ou causar bloqueio
• Este modelo é o armazenamento de energia de frenagem (frenagem não dinâmica), portanto o consumo de energia no processo produtivo, o consumo médio de eletricidade é 1/3 de uma máquina de corte NC comum, economizando mais de 70% de energia para atingir a meta de economizar dinheiro.
• Engrenagem sem folga ajustável com precisão para garantir o engate preciso da lâmina e o equilíbrio de corrida.
• Usando uma bomba de óleo independente e filtro com duas distribuições de cobre em cada posição de engrenagem, óleo, lubrificação e resfriamento
• Rolo de faca: material de aço forjado de boa qualidade, equilibrado, com boa estabilidade.

Parâmetros de diâmetro do rolo:

• Cruze na distância central do eixo da faca:￠216mm
• Antes do diâmetro inferior do rolo de transporte ￠156 mm
• Após o diâmetro inferior do rolo de transporte: ￠156 mm
• A frente do diâmetro do rolo de impressão: ￠70mm
• A frente do diâmetro do rolo de impressão: ￠70mm

Nota: Depois de todos terem sido rolos de moagem, cromados duros (exceto sob o eixo da faca) lidando

Motores de potência e parâmetros elétricos:

• Potência do motor de acionamento principal: servo síncrono AC completo de 18,5KW
• Antes e depois de alimentar a potência do motor: 3KW (controle de frequência)
• Potência do motor da bomba de óleo lubrificante: 0,25KW

Principalmente peças adquiridas, matérias-primas e origem:

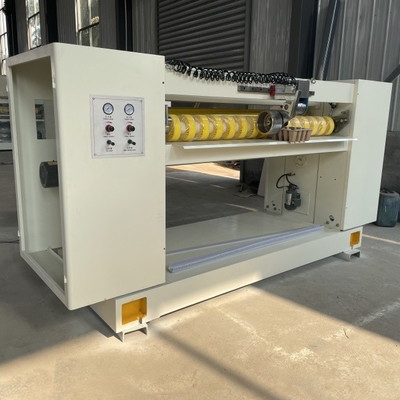

Imagem de detalhes da máquina
