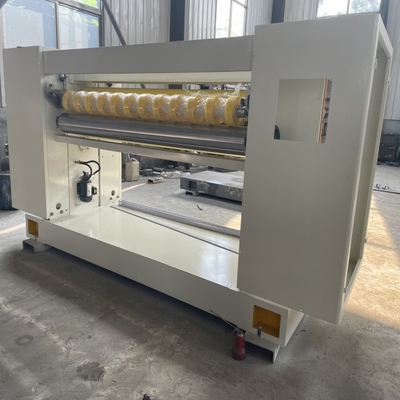

Name: NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados
Brand: Cangzhou Gerun Machinery Co.,Ltd
SKU: GR-NC
Price: 505.00 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Cortador do NC

Largura efetiva: 2200 mm

Sentido da operação: Personalizável

Highest working speed: 100m/min

Configuração mecânica: Cortador transversal helicoidal controlado por computador

Comprimento mínimo de corte: 500 mm

Comprimento máximo de corte: 9999mm

Precisão do corte: uniforme ±1 mm, não uniforme ±2 mm

Tamanho do equipamento: Lmax4,2*Wmax1,2*Hmax1.4

Único peso: MAX3500 kg

Destacar:

Sistemas de controlo Linha de produção de cartão corrugado

Servo-motores NC importados

Linha de produção de cartão ondulado NC Cutter

Informação básica

Lugar de origem: Dongguang, China

Marca: GERUN

Certificação: ISO,CE

Número do modelo: GR-NC

Condições de Pagamento e Envio

Packaging Details: Plastic film covering or wooden case packaging(choosed)

Tempo de entrega: 10~30 dias do trabalho

Termos de pagamento: T/T

Habilidade da fonte: 30SET/MONTH

Galeria

NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados

Descrição de produto

NC-100 NC cutter helical knives

Structural feature:

It can store 200 units orders,replace the cutter specifications quickly and accurately,changing orderswithout stop,And enables networked computers to facilitate production management.
Knife shaft drive gears are precision forged steel induction hardening, backlash-free transmission, advanced keyless connection, high transmission accuracy.
Cutting machine adopts inlaid front steel blade knife spiral structure, serrated knife. scissors, shears, shear force, long blade life
Around feed rollers are used the sun gear platen way, smooth delivery, pressure evenly, easy to crush plate board or cause blockage
This model is the braking energy storage (non-dynamic braking), so the energy consumption in the production process, the average electricity consumption is 1/3 of an ordinary NC cutting machine, saving more than 70% power to reach the goal of saving money .
Precision adjustable no gap gear to ensure precise blade engagement, running balance.
Using an independent oil pump and filter with two copper distribution in each gear position oil, lubrication and cooling
Knife roller: fine quality forged steel material, the balanced, with good stability.

Roller diameter parameters:

Cross on the knife shaft center distance:￠216mm
Before the lower conveying roller diameter ￠156mm
After the lower conveying roller diameter: ￠156mm
The front of the platen roller diameter: ￠70mm
The front of the platen roller diameter: ￠70mm

Note: After all have been grinding rollers, hard chrome plated at (on except under the knife shaft) dealing

Power motors and electrical parameters:

main drive motor power:18.5KW Full AC synchronous servo
Before and after feeding motor power:3KW(Frequency Control)
Lubricating oil pump motor power:0.25KW

Mainly purchased parts, raw materials and origin:

Name of main parts	Brands or place of origin	Material and type
Full AC servo motor	Shanghai futian	18.5KW
Feeding frequency motor	Hebei hengshui yongshun
bearing	HRB,ZWZ,LYC	Up and down the knife roller bearings from Japan NSK
belt	Germany OPTIBELT
Up sleeve	Xianyang chaoyue
Seat belt bearing	Zhejiang wuhuan
Contactors and relays, relays of middle	France Schneider
Proximity Switch	Japan OMRON
Flying shear servo control system	America Emerson
Motion control board	Germany MKS-CT150
Rotary encoder	Wuxi ruipu
Feeding drive	Taiwan delta
Human Machine Interface	Taiwan WEINVIEW or MCGS
Sun gear	China shenzhen
Pneumatic components	Zhejiang sonorCSM
Frequency Converter	Siemens

Product Features:

Utilizes imported servo motors and control systems.
Dual drive system ensures stability at high speeds, guaranteeing precision in cutting cardboard.
Employs regenerative braking with high-power capacitor energy storage for efficient energy savings and increased production efficiency.
Mobile paper feeding assembly facilitates blade adjustment and maintenance, enabling double-layer cutting at speeds of up to 300m/min.

Machine details picture
NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 0

Operation

操作
NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 7

① Turn on—启动

② E-STOP—急停

③ Turn off—关机

④ Manual/Automatic—手动/自动

⑤ Speed adjustment—速度调节

NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 8

Change the operation language:English or 中文(Chinese)

Turn on the main power supply

NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 9

Click the “Turn on”button

In automatic mode, the machine needs to be connected to a double facer, and the machine will automatically control the running speed.
NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 10

In manual mode, the operating speed is manually adjusted through the potentiometer. (The operating speed should be slightly higher than the production line speed)
NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 12

NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 13

Click the NC cutting control

NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 15

Setting the “Processing Length”and“Processing Quantity”.

NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 16

Click the “NC cutting start”,Speed up,The machine will start working.

NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 17

NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 18

Setting the new“Processing Length”and“Processing Quantity”,Will change the order.
NC Cutter para linha de produção de cartão corrugado utiliza sistemas de controle de servomotores importados 16
