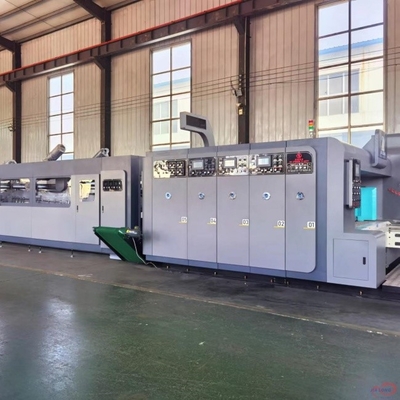

Máquina de correção de caixa de alta frequência FFG Flexo Printing Folding Gluer Case

Linha de produção de caixotes flexíveis

Velocidade máxima de circulação: 350 m/min

Velocidade máxima de embalagem:20 embalagens/min

Propósito e características:

• Sistema de controlo CNC, visualização de falhas, controlo de produção, manutenção remota.
• Sistema automático de detecção e posicionamento, sistema de tração de carregamento rápido da placa, mudança rápida da placa.
• Caixa de poeira alargada, dispositivo anti-estático, recolha central de poeira, protecção contra pressão, remoção eficaz de poeira.
• Adota engrenagens de terra de precisão de aço ligado para transmissão e acionamento da roda de sucção para garantir precisão e longevidade.
• "Formado", com sistema de rodas de orientação e regulação precisos, fio à prova de explosão, excelente dobragem e efeitos de formação.
• Sistema de recolha de papel de empilhamento e reciclagem de alta velocidade "para cima e para baixo", proteção contra a abrasão da superfície, alta eficiência de produção.
• Os componentes elétricos, os rolamentos da transmissão, etc., utilizam marcas internacionais, certificadas pelo CE europeu.

Unidade de contagem de saída:

• Sistema de recolha "para cima e para baixo" para proteger eficazmente contra a abrasão da superfície, alta adaptabilidade da produção.
• Correção de caixa de alta frequência, queda de papel assistida por ventilador, aplanamento pneumático, transmissão circulante.
• Sistema de recolha de reciclagem de empilhamento de contagem de alta velocidade, garantindo uma elevada produtividade.
• Saída por correia transportadora para unidade de contagem, assistência de rolos de prensagem de papel, espaçamento de papel ajustável eletricamente.
• Ajuste elétrico de movimento horizontal para a unidade de saída de contagem.

Unidade dobrável:

• Braço de ponte de caixa dobrável de alta resistência estendido para garantir precisão de dobragem e estabilidade em alta velocidade.
• Utiliza um sistema de movimento lateral sincrono de guia linear, com um suporte de ponte de alta resistência no meio para um deslocamento suave.
• Sistema elástico de rolamentos de guia com folga ajustável, protegendo contra danos por compressão, resolvendo efetivamente problemas de engarrafamento de papel.
• Sistema de rodas de guia de forma dobrável, com barras de guia para assistência, bom efeito de dobragem com transporte superior e inferior do cinto de fixação.
• Transmissão traseira de correia de sucção, motor acionado de forma independente em ambos os lados para corrigir os desvios de forma eficaz.

Unidade de transferência:

• Controle CNC ligado, ajuste conveniente e rápido.
• Dispositivo elástico de rolamento de pressão de orientação, transmissão de fixação da correia superior e inferior.
• Dispositivos múltiplos de remoção de detritos: faca de ar, escova, escova elétrica de rolos, excelente efeito de remoção de detritos.
• Sistema de colagem ajustável a temperatura constante, mantendo a temperatura da cola constante para as características de ligação ideais.
• Sistema de roda de cola grande buraco de malha, colagem estável, quantidade controlada de cola, posição ajustável eletricamente.

Características do equipamento:

• Introdução
• 1Todas as cintas transportadoras de papel podem ser movidas independentemente. As cintas transportadoras de papel estão equipadas com rodas de prensagem de papel, ventiladores e escovas para limpar o lixo de papel na maior extensão possível.Dispositivo da roda-guiaTransmissão elétrica de marcha à esquerda e à direita, fácil de ajustar o tamanho
• 2. Roda de colagem: feita de aço inoxidável, mais durável e resistente à corrosão.
• 3. Parte dobrável: A função principal é dobrar a caixa para baixo e usar a placa de correcção para corrigir a linha de pressão pela segunda vez para dobrar a caixa numa caixa padrão.
• 4Para a limpeza do molde, se a parte de raspagem e a parte de dobragem não tiverem sido limpas, os resíduos de papel serão limpos novamente.

• 5Bater as partes juntas: Bater os pontos juntos e empurrá-los para fora com um número preciso através de contagem de luz, contagem e correção.
• 6. Parte de saída: Após o empurrão para fora, o suporte de papel acima pressiona suavemente para a saída.

Configuração mecânica do departamento de embalagem:

(1) Redutor de Taizhou Haoli

(2), cilindro AirTAC, válvula solenoide

(3), eixo de transmissão de potência Guangdong Duffy

(4), Reboque Harbin

Configuração elétrica:

(1) PLC da Panasonic

(2), contador Siemens

(3), botão Schneider

(4) Fonte de alimentação de comutação: Taiwan MEAN WELL

(5), Interruptor fotoelétrico Beifuning

(6), Relais Omron

(7) Interface homem-máquina Kunlun Tongtai

• 8. Painel de controlo; adota controlo PLC e tem funções tais como zero e memória. (PLC combinado com controlo touch screen pode ser selecionado)
• 9O painel de controlo para cada acção da máquina controla o movimento à esquerda e à direita, a subida e queda da chapa de papel, etc.

MParâmetro de acina

A velocidade máxima:320 metros/minuto

Número máximo de encomendas lançadas:20 embalagens

Tamanho máximo do cartão:700 mm*500 mm

Tamanho mínimo do cartão:195 mm*105 mm

Largura máxima do cartão (incluindo a tampa do balanço):1100 mm

Largura mínima do cartão (incluindo a tampa do balanço):240 mm

Altura máxima de empilhamento:350 mm

Altura mínima de empilhamento:80 mm

Quantidade máxima por embalagem:50 pcs

Quantidade mínima por embalagem:10 peças

Faixa:Siglin (empresa comum China-Alemanha)
