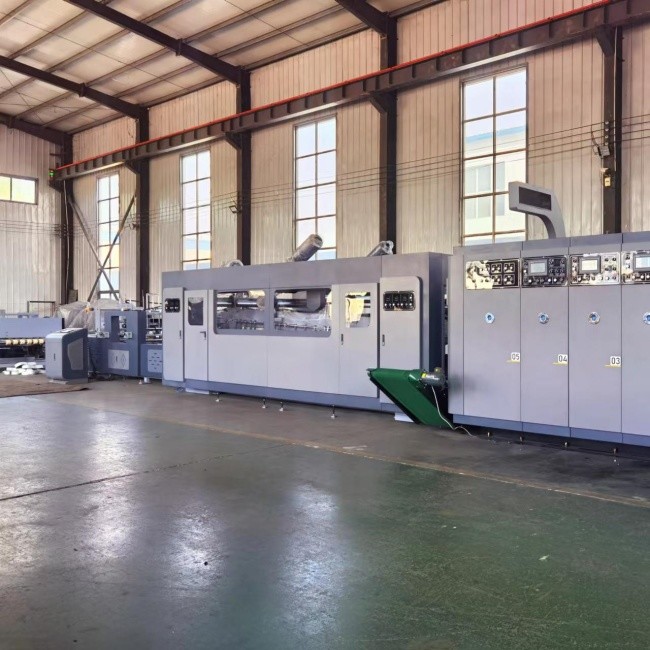

FFG Flexo Printing Folding Gluer Case Making Machine Sistema de controlo CNC

Linha de produção de caixotes flexíveis

Velocidade máxima de circulação: 350 m/min

Velocidade máxima de embalagem:20 embalagens/min

Propósito e características:

• Sistema de controlo CNC, visualização de falhas, controlo de produção, manutenção remota.
• Sistema automático de detecção e posicionamento, sistema de tração de carregamento rápido da placa, mudança rápida da placa.
• Caixa de poeira alargada, dispositivo anti-estático, recolha central de poeira, protecção contra pressão, remoção eficaz de poeira.
• Adota engrenagens de terra de precisão de aço ligado para transmissão e acionamento da roda de sucção para garantir precisão e longevidade.
• "Formado", com sistema de rodas de orientação e regulação precisos, fio à prova de explosão, excelente dobragem e efeitos de formação.
• Sistema de recolha de papel de empilhamento e reciclagem de alta velocidade "para cima e para baixo", proteção contra a abrasão da superfície, alta eficiência de produção.
• Os componentes elétricos, os rolamentos da transmissão, etc., utilizam marcas internacionais, certificadas pelo CE europeu.

Unidade de contagem de saída:

• Sistema de recolha "para cima e para baixo" para proteger eficazmente contra a abrasão da superfície, alta adaptabilidade da produção.
• Correção de caixa de alta frequência, queda de papel assistida por ventilador, aplanamento pneumático, transmissão circulante.
• Sistema de recolha de reciclagem de empilhamento de contagem de alta velocidade, garantindo uma elevada produtividade.
• Saída por correia transportadora para unidade de contagem, assistência de rolos de prensagem de papel, espaçamento de papel ajustável eletricamente.
• Ajuste elétrico de movimento horizontal para a unidade de saída de contagem.

Unidade dobrável:

• Braço de ponte de caixa dobrável de alta resistência estendido para garantir precisão de dobragem e estabilidade em alta velocidade.
• Utiliza um sistema de movimento lateral sincrono de guia linear, com um suporte de ponte de alta resistência no meio para um deslocamento suave.
• Sistema elástico de rolamentos de guia com folga ajustável, protegendo contra danos por compressão, resolvendo efetivamente problemas de engarrafamento de papel.
• Sistema de rodas de guia de forma dobrável, com barras de guia para assistência, bom efeito de dobragem com transporte superior e inferior do cinto de fixação.
• Transmissão traseira de correia de sucção, motor acionado de forma independente em ambos os lados para corrigir os desvios de forma eficaz.

Unidade de transferência:

• Controle CNC ligado, ajuste conveniente e rápido.
• Dispositivo elástico de rolamento de pressão de orientação, transmissão de fixação da correia superior e inferior.
• Dispositivos múltiplos de remoção de detritos: faca de ar, escova, escova elétrica de rolos, excelente efeito de remoção de detritos.
• Sistema de colagem ajustável a temperatura constante, mantendo a temperatura da cola constante para as características de ligação ideais.
• Sistema de roda de cola grande buraco de malha, colagem estável, quantidade controlada de cola, posição ajustável eletricamente.

Características do equipamento:

• Introdução
• 1Todas as cintas transportadoras de papel podem ser movidas independentemente. As cintas transportadoras de papel estão equipadas com rodas de prensagem de papel, ventiladores e escovas para limpar o lixo de papel na maior extensão possível.Dispositivo da roda-guiaTransmissão elétrica de marcha à esquerda e à direita, fácil de ajustar o tamanho
• 2. Roda de colagem: feita de aço inoxidável, mais durável e resistente à corrosão.
• 3. Parte dobrável: A função principal é dobrar a caixa para baixo e usar a placa de correcção para corrigir a linha de pressão pela segunda vez para dobrar a caixa numa caixa padrão.
• 4Para a limpeza do molde, se a parte de raspagem e a parte de dobragem não tiverem sido limpas, os resíduos de papel serão limpos novamente.

• 5Bater as partes juntas: Bater os pontos juntos e empurrá-los para fora com um número preciso através de contagem de luz, contagem e correção.
• 6. Parte de saída: Após o empurrão para fora, o suporte de papel acima pressiona suavemente para a saída.

Configuração mecânica do departamento de embalagem:

(1) Redutor de Taizhou Haoli

(2), cilindro AirTAC, válvula solenoide

(3), eixo de transmissão de potência Guangdong Duffy

(4), Reboque Harbin

Configuração elétrica:

(1) PLC da Panasonic

(2), contador Siemens

(3), botão Schneider

(4) Fonte de alimentação de comutação: Taiwan MEAN WELL

(5), Interruptor fotoelétrico Beifuning

(6), Relais Omron

(7) Interface homem-máquina Kunlun Tongtai

• 8. Painel de controlo; adota controlo PLC e tem funções tais como zero e memória. (PLC combinado com controlo touch screen pode ser selecionado)
• 9O painel de controlo controla, para cada acção da máquina, o movimento à esquerda e à direita, a subida e a descida da chapa de papel, etc.

Selecção de peças da máquina:

1. Fornecimento automático de cola, cola circulante, nunca quebra cola, sem necessidade de adicionar cola manualmente, economizando tempo e esforço. Adequado para todos os tipos de cola.

2. roda de revestimento de cola de aço inoxidável, resistente à corrosão, resistente ao desgaste, revestimento de cola uniformemente, poupando cola, a quantidade de cola utilizada é cerca de um terço da quantidade de revestimento manual de cola.

3A peça de dobragem está equipada com um conjunto de rodas de prensagem de passagem múltipla ajustável, o que torna a dobragem do cartão mais suave e a colagem mais bonita e precisa.

4A secção de contagem corrige o empilhamento do cartão, e o empilhamento e a saída são seguros, estáveis, precisos e sem erros.Pode ser inserido sem parar a máquina.

MParâmetro de acina

A velocidade máxima:320 metros/minuto

Número máximo de encomendas lançadas:20 embalagens

Tamanho máximo do cartão:700 mm*500 mm

Tamanho mínimo do cartão:195 mm*105 mm

Largura máxima do cartão (incluindo a tampa do balanço):1100 mm

Largura mínima do cartão (incluindo a tampa do balanço):240 mm

Altura máxima de empilhamento:350 mm

Altura mínima de empilhamento:80 mm

Quantidade máxima por embalagem:50 pcs

Quantidade mínima por embalagem:10 peças

Faixa:Siglin (empresa comum China-Alemanha)

Para as áreas marcadas na imagem,prestar atenção ao reabastecimento regular de combustível e à manutenção "uma vez a cada meio mês" para garantir o funcionamento normal da máquina e uma vida útil mais longa da máquina.

Diagrama de fundação

Anexo

Operação segura:

1Antes de começar a trabalhar, deve usar roupas e sapatos de trabalho, prender os botões e as algemas e não colocar em seus bolsos itens que sejam fáceis de cair.

2Após a chegada da tripulação ao trabalho, verifique se não há pessoas ou detritos no alcance de funcionamento do equipamento.

3. Antes de iniciar o equipamento, deve soar o sino e o alarme..

4Quando o equipamento estiver em funcionamento, é estritamente proibido tocar todas as superfícies de trabalho com as mãos e não são permitidos trabalhos de manutenção e limpeza.Não é permitido atravessar as peças em movimento.

5Os membros da tripulação devem aderir estritamente aos seus postos de acordo com a divisão do trabalho, e são proibidos de saltar postos ou deixar seus postos sem permissão.Devem prestar sempre atenção ao funcionamento do equipamento.

6Quando o equipamento estiver em funcionamento, é estritamente proibido tocar todas as superfícies de trabalho com as mãos e não são permitidos trabalhos de manutenção e limpeza.Não é permitido atravessar as peças em movimento.

7Os membros da tripulação devem aderir estritamente aos seus postos de acordo com a divisão do trabalho, e são proibidos de saltar postos ou deixar seus postos sem permissão.Devem prestar sempre atenção ao funcionamento do equipamento.

Se for detectada uma anormalidade, desligue a máquina imediatamente.

8Durante o trabalho, ninguém pode brincar com o equipamento ou fazer barulho alto.

9. Durante o processo de trabalho, o local de trabalho deve ser mantido limpo e suave. Certifique-se de que não há confusão ao redor do dispositivo. Ferramentas e peças devem ser colocadas em locais designados.

10O operador desta máquina deve estar familiarizado com as funções e a localização dos botões principais do equipamento.
