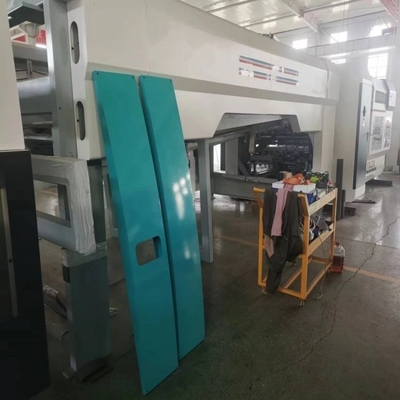

Linha de produção de cartão de impressão Flexo Folding Glueing Machine Precise And neat Stacking

Linha de produção de caixotes flexíveis

• Introdução
• 1Todas as cintas transportadoras de papel podem ser movidas independentemente. As cintas transportadoras de papel estão equipadas com rodas de prensagem de papel, ventiladores e escovas para limpar o lixo de papel na maior extensão possível.Dispositivo da roda-guiaTransmissão elétrica de marcha à esquerda e à direita, fácil de ajustar o tamanho
• 2. Roda de colagem: feita de aço inoxidável, mais durável e resistente à corrosão.
• 3. Parte dobrável: A função principal é dobrar a caixa para baixo e usar a placa de correcção para corrigir a linha de pressão pela segunda vez para dobrar a caixa numa caixa padrão.
• 4Para a limpeza do molde, se a parte de raspagem e a parte de dobragem não tiverem sido limpas, os resíduos de papel serão limpos novamente.

• 5Bater as partes juntas: Bater os pontos juntos e empurrá-los para fora com um número preciso através de contagem de luz, contagem e correção.
• 6. Parte de saída: Após o empurrão para fora, o suporte de papel acima pressiona suavemente para a saída.

• 7Departamento de embalagens: Adotando a tecnologia de papel contra-empurrando, a velocidade de elevação das operações esquerda e direita é duplicada, e estão disponíveis as vias simples e duplas.
• 8. Painel de controlo; adota controlo PLC e tem funções tais como zero e memória. (PLC combinado com controlo touch screen pode ser selecionado)
• 9Configuração elétrica:

Computador de controlo principal PLC: Panasonic

Ecrã táctil: Kunlun Tongtai

Fonte de alimentação de comutação: MEAN WELL

Conversor de frequência: Delta

Relais intermediários: Omron.

Interruptor: Siemens

Contactor: Siemens

Comutador fotoelétrico: Shanghai Industrial Group

Bloco terminal: Chint

• 10O painel de controlo controla, para cada acção da máquina, o movimento à esquerda e à direita, a subida e a descida da chapa de papel, etc.

Princípio de funcionamento

A secção de colagem de cartão e a secção de impressão e corte por impressão são ligadas, utilizadas e operadas de forma sincronizada, de modo que o cartão que foi impresso, cortado,ou com ranhuras pode entrar suavemente na secção de colagem do cartãoA máquina de embalagem é ligada à secção de colagem do cartão. Quando o cartão termina a colagem, dobragem e correção, as paletes são transportadas para o embalador.O embalador tem um sensor fotoelétrico e transmite o sinal para o PLCO PLC controla o funcionamento de cada parte da embalagem.

MParâmetro de acina

A velocidade máxima:320 metros/minuto

Número máximo de encomendas lançadas:20 embalagens

Tamanho máximo do cartão:700 mm*500 mm

Tamanho mínimo do cartão:195 mm*105 mm

Largura máxima do cartão (incluindo a tampa do balanço):1100 mm

Largura mínima do cartão (incluindo a tampa do balanço):240 mm

Altura máxima de empilhamento:350 mm

Altura mínima de empilhamento:80 mm

Quantidade máxima por embalagem:50 pcs

Quantidade mínima por embalagem:10 peças

Faixa:Siglin (empresa comum China-Alemanha)

Para as áreas marcadas na imagem,prestar atenção ao reabastecimento regular de combustível e à manutenção "uma vez a cada meio mês" para garantir o funcionamento normal da máquina e uma vida útil mais longa da máquina.

Diagrama de fundação

Anexo 1

Elementos a preparar pelo comprador:

1Quando a máquina chegar, prepare a empilhadeira, 5 a 8 toneladas, garfo longo.

2Preparem locais relevantes.

3Preparem o cabo de alimentação principal, o gás.

4Ajuda do pessoal de segurança.

5Preparar o cartão e testar a máquina a qualquer momento.

Anexo2

Operação segura:

1Antes de começar a trabalhar, deve usar roupas e sapatos de trabalho, prender os botões e as algemas e não colocar no bolso coisas que possam cair facilmente.

2Após a chegada da tripulação ao trabalho, verifique se não há pessoas ou detritos no alcance de funcionamento do equipamento.

3. Antes de iniciar o equipamento, deve soar o sino e o alarme..

4Quando o equipamento estiver em funcionamento, é estritamente proibido tocar todas as superfícies de trabalho com as mãos e não são permitidos trabalhos de manutenção e limpeza.Não é permitido atravessar as peças em movimento.

5Os membros da tripulação devem aderir estritamente aos seus postos de acordo com a divisão do trabalho, e são proibidos de saltar postos ou deixar seus postos sem permissão.Devem prestar sempre atenção ao funcionamento do equipamento.

6Quando o equipamento estiver em funcionamento, é estritamente proibido tocar todas as superfícies de trabalho com as mãos e não são permitidos trabalhos de manutenção e limpeza.Não é permitido atravessar as peças em movimento.

7Os membros da tripulação devem aderir estritamente aos seus postos de acordo com a divisão do trabalho, e são proibidos de saltar postos ou deixar seus postos sem permissão.Devem prestar sempre atenção ao funcionamento do equipamento.

Se for detectada uma anormalidade, desligue a máquina imediatamente.

8Durante o trabalho, ninguém pode brincar com o equipamento ou fazer barulho alto.

9. Durante o processo de trabalho, o local de trabalho deve ser mantido limpo e suave. Certifique-se de que não há confusão ao redor do dispositivo. Ferramentas e peças devem ser colocadas em locais designados.

10O operador desta máquina deve estar familiarizado com as funções e a localização dos botões principais do equipamento.
