Linha de produção de cartão de cartão

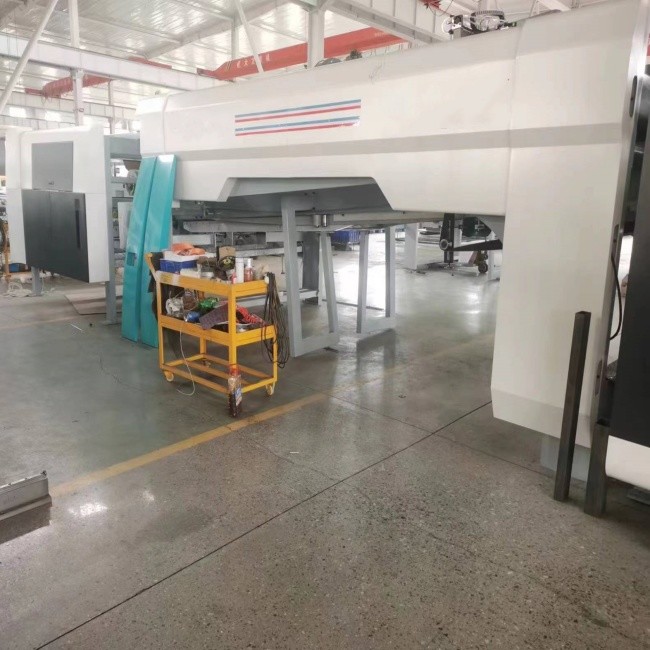

Linha de produção de caixa coladora dobrável Flexo

Velocidade máxima de corrida: 350m/min

Velocidade máxima de embalagem: 20 pacotes/min

Características do equipamento:

• 1. Velocidade rápida de formação de caixa.
• 2. Alimentação precisa de papel por sucção de ar.
• 3. Bom controle de tamanho e tamanho e forte resistência ao desperdício.
• 4. Correção do desvio secundário, elimine completamente a boca da tesoura.
• 5. Contagem precisa.
• 6. A parte batida deixa a caixa bem formada.
• 7. Empilhamento preciso e organizado.
• 8. Fornecimento automático de cola, aplicação uniforme de cola, economia de cola e função de alarme de falta de cola.
• 9. Controle remoto digital, preciso, conveniente e rápido.

• Introdução

• 1. Todas as correias transportadoras de papel podem ser movidas de forma independente. As correias transportadoras de papel são equipadas com rodas de prensagem de papel, ventiladores e escovas para limpar ao máximo os resíduos de papel. Dispositivo de roda guia, transmissão de fixação de correia superior e inferior. Caminhada elétrica esquerda e direita, fácil de ajustar o tamanho
• 2. Roda de colagem: Fabricada em aço inoxidável, mais durável e resistente à corrosão. O reservatório de cola é equipado com guias lineares, tornando o ajuste de posição mais conveniente e preciso.
• 3. Parte dobrável: A função principal é dobrar a caixa para baixo e usar a placa de correção para corrigir a linha de pressão pela segunda vez para dobrar a caixa em uma caixa padrão.
• 4. Para a limpeza da moldagem, se a parte raspada e a parte dobrável não tiverem sido limpas, os restos de papel serão limpos novamente.

• 5. Junte as peças: Junte as pontas e empurre-as para fora com um número preciso por meio de contagem de luz, contagem e correção.
• 6. Parte de saída: Depois de empurrar para fora, o suporte de papel acima pressiona suavemente para a saída.

• 7. Departamento de embalagem: Adotando a tecnologia de papel de contra-empurrão, a velocidade de elevação das operações esquerda e direita é duplicada e faixas simples e duplas estão disponíveis.

Configuração mecânica do departamento de embalagem:

(1), redutor Taizhou Haoli

(2), cilindro AirTAC, válvula solenóide

(3), eixo de transmissão de energia Guangdong Duffy

(4), Rolamento Harbin

Configuração elétrica:

(1), CLP Pansônico

(2), contator Simens

(3), botão Schneider

(4), comutação da fonte de alimentação: Taiwan MEAN WELL

(5), interruptor fotoelétrico Beifuning

(6), Relé Omron

(7) Interface homem-máquina Kunlun Tongtai

• 8. Painel de controle; adota controle PLC e possui funções como zeragem e memória. (PLC combinado com controle de tela sensível ao toque pode ser selecionado)
• 9. Configuração elétrica:

CLP do computador de controle principal: Pansonic

Tela sensível ao toque: Kunlun Tongtai

Fonte de alimentação de comutação: MEAN WELL

Conversor de frequência: Delta

Relé intermediário: Omron

Disjuntor: Simens

Contator: Simens

Interruptor fotoelétrico: Grupo Industrial de Xangai

Bloco terminal: Chint

• 10. O painel controlador para cada ação da máquina controla o movimento para a esquerda e para a direita, a subida e descida do rolo de papel, etc.

Princípio de funcionamento

A seção de colagem de caixas e a seção de impressão e corte são conectadas, usadas e operadas de forma síncrona para que o papelão que foi impresso, cortado ou ranhurado possa entrar suavemente na seção de colagem de caixas. A enfardadeira está conectada à seção de colagem de caixas de papelão. Quando o papelão termina de colar, dobrar e corrigir, os paletes são transportados para a enfardadeira. A enfardadeira possui sensor fotoelétrico e transmite o sinal ao PLC. O PLC controla a operação de cada parte da enfardadeira.

Seleção de peças de máquinas:

1. Fornecimento automático de cola, cola circulante, nunca quebra de cola, não há necessidade de adicionar cola manualmente, economizando tempo e esforço. Adequado para todos os tipos de cola.

2. Roda de revestimento de cola de aço inoxidável, resistente à corrosão, resistente ao desgaste, revestimento de cola uniformemente, economizando cola, a quantidade de cola usada é cerca de um terço da quantidade de revestimento de cola manual.

3. A parte dobrável é equipada com um conjunto de rodas de prensagem multi-passagem ajustável, o que torna a dobra da caixa mais suave e a colagem mais bonita e precisa.

4. A seção de contagem corrige o empilhamento da caixa, e o empilhamento e a saída são seguros, estáveis, precisos e livres de erros. É controlado digitalmente e fácil de operar. Pode ser inserido sem parar a máquina.

Mparâmetro de máquina

A velocidade máxima:320 metros/minuto

Número máximo de pacotes lançados:20 pacotes

Tamanho máximo do papelão:700mm*500mm

Tamanho mínimo do papelão:195mm*105mm

Largura máxima do papelão (incluindo tampa giratória):1100 mm

Largura mínima do papelão (incluindo tampa giratória):240mm

Altura máxima de empilhamento:350mm

Altura mínima de empilhamento:80mm

Quantidade máxima por pacote:50 unidades

Quantidade mínima por pacote:10 peças

Cinto:Siglin (joint venture China-Alemanha)

Para as áreas marcadas na imagem, preste atenção ao reabastecimento e manutenção regulares "uma vez a cada semestre" para garantir o funcionamento normal da máquina e uma vida útil mais longa da máquina.

Diagrama de fundação

Anexo 1

Itens a serem preparados pelo comprador:

1. Quando a máquina chegar, prepare a empilhadeira, de cinco a oito toneladas, garfo longo.

2. Prepare locais relevantes.

3. Prepare o cabo de alimentação principal, gás.

4. Ajuda do pessoal de segurança.

5. Prepare o papelão e teste a máquina a qualquer momento.

Anexo2

Operação segura:

1. Antes de começar a trabalhar, você deve usar roupas e sapatos de trabalho, apertar os botões e punhos e não colocar nos bolsos itens que possam cair facilmente.

2. Após a chegada da equipe ao trabalho, verifique se não há pessoas ou detritos na faixa de operação do equipamento. A capa protetora do equipamento deve estar intacta e não solta.

3. Antes de ligar o equipamento, a campainha deverá tocar e o alarme deverá soar. Somente após reconfirmar que não há ninguém na faixa de operação do equipamento é que ele pode ser colocado em funcionamento.

4. Quando o equipamento estiver em operação, é estritamente proibido tocar com as mãos em todas as superfícies de trabalho em funcionamento, e não são permitidos trabalhos de manutenção e limpeza. Não é permitido cruzar as peças em movimento.

5. Os tripulantes devem cumprir rigorosamente os seus postos de acordo com a divisão do trabalho, sendo proibidos de faltar ou abandonar os postos sem autorização. Devem estar sempre atentos ao funcionamento do equipamento.

6. Quando o equipamento estiver em operação, é estritamente proibido tocar com as mãos em todas as superfícies de trabalho em funcionamento, e não são permitidos trabalhos de manutenção e limpeza. Não é permitido cruzar as peças em movimento.

7. Os tripulantes devem cumprir rigorosamente os seus postos de acordo com a divisão do trabalho, sendo proibidos de faltar ou abandonar os seus postos sem autorização. Devem estar sempre atentos ao funcionamento do equipamento.

Se for encontrada alguma anormalidade, desligue a máquina imediatamente.

8. Durante o trabalho, ninguém pode brincar perto do equipamento ou fazer barulho.

9. Durante o processo de trabalho, o local de trabalho deve ser mantido limpo e liso. Certifique-se de que não haja confusão ao redor do dispositivo. Ferramentas e peças devem ser colocadas em locais designados.

10. O operador desta máquina deve estar familiarizado com as funções e localizações dos botões principais do equipamento. Se ocorrer um acidente, qualquer pessoa pode pressionar o interruptor de parada de emergência.
