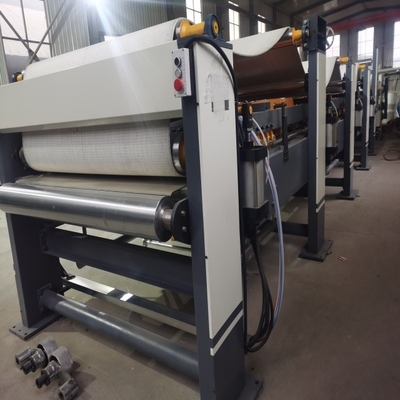

Linha de produção de cartão ondulado de duas faces 600 mm x 18 peças

Largura efetiva

Velocidade de produção

Três camadas de velocidade económica

Precisão de separação longitudinal

Precisão de corte transversal

Largura de trabalho

Velocidade de projeto

Velocidade económica

Número da placa de aquecimento

Comprimento da secção de arrefecimento

5 metros

Requisitos de temperatura

Pressão do vapor

Pressão do ar

Placas de pressão pneumáticas

13 grupos

★A máquina de dois lados é um papel ondulado unilateral colado e papel de rosto laminado, aquecimento de placas aquecidas, pasta de cola, estereótipos para produzir papelão plano.

★A superfície da chapa quente é tratada com moagem, largura da chapa quente 600 mm,no total 18 peças de chapa quente,estereótipos de refrigeração do ministro 5m.A chapa quente é feita adotar placa de recipiente,Certificado de recipiente sob pressão e certificado de inspecção- Painéis térmicos internos para estrutura de isolamento de divisórias, fluxo de vapor em forma de S, vapor, função de separação de água aparente, melhorar a taxa de utilização de vapor.

★A placa quente adota a estrutura da placa de pressão pneumática. A estrutura de elevação da placa de pressão adota a estrutura pneumática. 14 conjuntos de placas de pressão pneumáticas de mola são padrão.

★O tubo de calor da placa de aquecimento controla a temperatura em várias secções e tem um display de temperatura.

★A teia de algodão superior é centrada automaticamente pela válvula pneumática de correcção e o duplo cilindro é utilizado para controlar o dispositivo de tensão da teia de algodão em forma de S.A quantidade de aperto é grande.

★A correia inferior adota um mecanismo de tensão pneumática, a estrutura é simples e prática, a esquerda e a direita da correia transportadora inferior são automaticamente corrigidas e alinhadas,e também pode ser ajustado manualmente em ambos os lados.

★Unidade de accionamento da caixa de velocidades com estrutura independente, número de engrenagem de aço ZG-500 para materiais, utilização de lubrificação de engrenagem imersa em óleo.

★Componentes elétricos utilizados marcas de renome internacional, o dispositivo estável e operação confiável.

★Motor de accionamento principal para a energia de frequência do motor, binário de baixa velocidade, ampla gama de velocidades, fiabilidade, fácil manutenção.

★A espinha dorsal principal dos perfis de alta intensidade GB, estrutura sólida, bela aparência, adequada para trabalho de alta velocidade.

Nome da parte

Especificações

Tratamento de superfície

Rolhas de borracha de tração superior

Com um diâmetro não superior a 50 mm

Rolhas de borracha de tração inferior

Com um diâmetro não superior a 50 mm

Rolante de correia com tração dianteira e traseira

Moagem redonda, polir, polir cromo

Rolante de tensão superior

Moagem redonda, polir, polir cromo

Rolante de regulação da correia superior

Moagem redonda, polir, polir cromo

Número de série

Nome das partes principais

Marcas ou local de origem

Observações

Esqueleto principal

Perfis de produção Tiangang ou lai gang

No.36 canal e no.16 feixe I

Placa de parede do motor

HeBei HanDan

Tabela de aquecimento

Tiangang ou Jigang

Fabrico de placas para recipientes Q235B

Motor de tração principal

Siemens

Motor de frequência de 90 kW

Telas de algodão

ShenYang.

espessura:9 mm

Trapaça

Armstrong, Estados Unidos

Flotação

Aparelhos elétricos de baixa tensão

A SIEMENS

Contactor, relé, botão

Componentes pneumáticos

AirTac ou sono

Conversor de frequência

Delta ou Inovação

Rolamentos

C&U

Rolamentos com assento

FuJian
