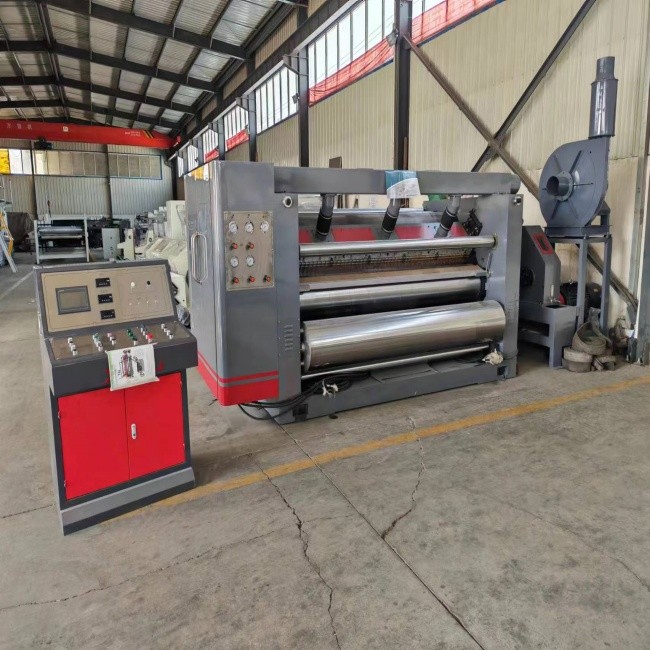

SF-360-2500 Modelo Modularizado Estrutura de Sucção de Capuz de Figura Única

SF-360-2500 Modelo Modularizado de Face Única

Scaracterísticas estruturais:

• A estrutura de sucção do exaustor é adotada e está equipada com um potente ventilador de alta pressão. A sucção de ar está equipada com silenciador. A fonte de ar e o controle elétrico estão concentrados no mesmo gabinete de operação, que não fica a menos de 1,5 metros de distância da máquina principal. O lado operacional é totalmente fechado e totalmente coberto.
• A base da máquina e os painéis de parede são feitos de resina fundida em areia de alta qualidade e a espessura do painel de parede é de 240 mm. Caixa de velocidades independente, transmissão conjunta universal.
• O rolo corrugado é feito de liga de aço 48CrMo, que é temperado e revenido → torneamento bruto → mandrilamento fino do furo interno → cozimento da cabeça do eixo → soldagem → alívio de tensão de revenido → torneamento fino → desbaste → têmpera de média frequência → retificadora CNC retificação fina → tratamento de carboneto de tungstênio; o diâmetro do rolo corrugado é de ¢ 360 mm e a dureza da superfície está acima de HRC60 graus. Os rolamentos das peças principais do rolo e do rolo de pressão são rolamentos Havalo.
• O rolo de pressão tem ¢ 370 mm, a superfície é retificada e cromada; a pressão do ar controla o movimento de subida e descida, e o material é aço médio carbono nº 45, temperado e revenido (com dispositivo amortecedor).
• A unidade de rolo de cola adota uma estrutura integral de skate, que pode ser retirada da máquina para manutenção durante a manutenção, o que melhora a eficiência do trabalho; o rolo de cola tem um diâmetro de ￠252 mm e a superfície é polida e gravada com 25 linhas de processamento de malha tipo poço e depois cromada dura. A superfície do rolo raspador é polida e cromada dura.

Parâmetro tecnológico:

1. Largura de trabalho: 2500 mm

2. Direção de operação: esquerda ou direita (determinada pela fábrica do cliente)

3. Velocidade de projeto: 180m/min Velocidade de trabalho: 120-150m/min

4. Faixa de temperatura: 160-200 ℃

5. Fonte de ar: 0,4-0,9Mpa

6. Pressão de vapor: 0,8-1,3Mpa

7. Tipo de canal ondulado (A, B, C, E ou UV opcional)

Motoresparâmetro:

1. Motor principal: 30KW Tensão nominal: modo de trabalho contínuo (S1) de 380V 50Hz

2. Motor de sucção: 18KW Tensão nominal: modo de trabalho contínuo (S1) de 380V 50Hz

3 Redutor de ajuste de cola; Tensão nominal de 100W: modo de trabalho contínuo (S2) de 380V 50HZ

4 Motor de folga de ajuste de cola; Tensão nominal de 250 W: modo de trabalho contínuo (S2) de 380 V 50 Hz

5 Motor da bomba de cola: 2,2KW Tensão nominal: modo de trabalho contínuo (S1) de 380V 50Hz

Rolosparâmetro:

1. Diâmetro do rolo corrugado: ￠360 mm

2. Diâmetro do rolo de pressão: ￠370 mm

3. Diâmetro do rolo de colagem: ￠252 mm

4. Diâmetro do rolo de pasta fixa: ￠142 mm

5. Diâmetro do pré-aquecedor: ￠400mm
