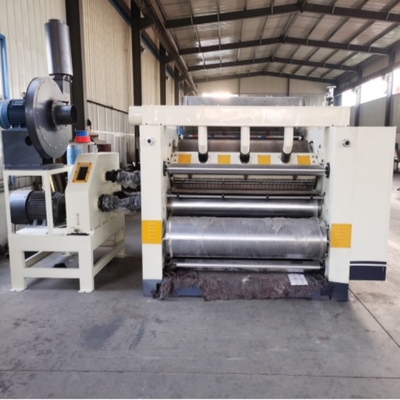

SF-360-2500 Modelo Modularizado Máquina de Corrugagem de Figura Única Estrutura de Sucção do Capô

SF-360-2500 Modelo Modularizado Single Facer

Scaracterísticas estruturais:

• A estrutura de sucção do capô é adotada e está equipada com um poderoso ventilador de alta pressão.A fonte de ar e controle elétrico são concentrados no mesmo gabinete de operaçãoO lado operativo é totalmente fechado e totalmente coberto.
• A base da máquina e os painéis de parede são feitos de fundições de areia de resina de alta qualidade, e a espessura do painel de parede é de 240 mm. Caixa de velocidades independente, transmissão de articulação universal.
• O rolo ondulado é feito de aço ligado 48CrMo, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentO diâmetro do rolo ondulado é de ¢ 360 mm e a dureza da superfície é superior a HRC60 graus.
• O rolo de pressão é ¢ 370 mm, a superfície é moída e cromada; a pressão do ar controla o movimento para cima e para baixo, e o material é aço carbono médio n° 45,com um diâmetro superior a 50 mm, mas não superior a 150 mm.
• A unidade de rolos de cola adota uma estrutura de skate integrada, que pode ser movida para fora da máquina para manutenção durante a manutenção, o que melhora a eficiência do trabalho;O rolinho de cola tem um diâmetro de ¢252mmA superfície do rolo da raspadora é polida e cromada.
• A unidade de revestimento de cola pode ser movida como um todo, e a substituição do rolo de cola é rápida e conveniente.
• O dispositivo de regulação de umidade de pulverização é utilizado para manter o tipo de flauta ondulada em boa estabilidade de deformação e evitar rachaduras.
• O sistema automático de fornecimento de cola de circulação e o dispositivo de cola da bomba de diafragma são utilizados, que têm um bom efeito tampão
• A potência principal é accionada por um motor de frequência variável, que é de poupança de energia e eficiente, com uma baixa taxa de falha.
• A largura da cola é regulada electricamente para se adaptar a todas as alterações de largura do papel de base.
• Tanto o rolo ondulado como o rolo de pressão adotam um dispositivo de pressurização de duplo cilindro, que funciona de forma estável;
• O rolo de pré-aquecimento adota um tubo de aço sem costura de φ400mm produzido pela Tiangang, todos conectados com mangueiras metálicas
• A quantidade de cola é regulada eletricamente. A tela sensível ao toque é exibida e opera, e a lacuna de cola é transmitida através do codificador com alta precisão.
• As partes de potência e de funcionamento estão equipadas com redes de segurança para assegurar a segurança do pessoal durante o funcionamento da máquina.
• A estrutura modular, o conjunto de rolos de azulejos e o conjunto de revestimento de cola podem ser substituídos rapidamente.

Parâmetro tecnológico:

1Largura de trabalho: 2500 mm

2Direcção de funcionamento: esquerda ou direita (determinada pela fábrica do cliente)

3Velocidade de projecto: 180 m/min Velocidade de trabalho: 120-150 m/min

4Intervalo de temperatura: 160-200°C

5Fonte de ar: 0,4-0,9Mpa

6Pressão de vapor: 0,8-1,3Mpa

7Tipo de flauta ondulada (A, B, C, E ou UV opcional)

MAtoresParâmetro:

1Motor principal: 30KW Voltagem nominal: 380V 50Hz Modo de trabalho contínuo (S1)

2Motor de sucção: 18 kW Voltagem nominal: 380 V 50 Hz Modo de trabalho contínuo (S1)

3 Redutor de regulação da cola; 100 W. Tensão nominal: 380 V 50 Hz Modo de funcionamento contínuo (S2)

4 Motor de regulação de lacunas de cola; 250W Voltagem nominal: 380V 50HZ Modo de trabalho contínuo (S2)

5 Motor de bomba de cola: 2,2 kW Voltagem nominal: 380V 50Hz Modo de funcionamento contínuo (S1)

RodíziosParâmetro:

1Diâmetro do rolo corrugado: ¢ 360 mm

2Diâmetro do rolo sob pressão: ¢ 370 mm

3Diâmetro do rolo de colagem: ¢ 252 mm

4Diâmetro do rolo de pasta fixa: ¢ 142 mm

5Diâmetro do pré-aquecedor: ¢ 400 mm

Principais partes:
