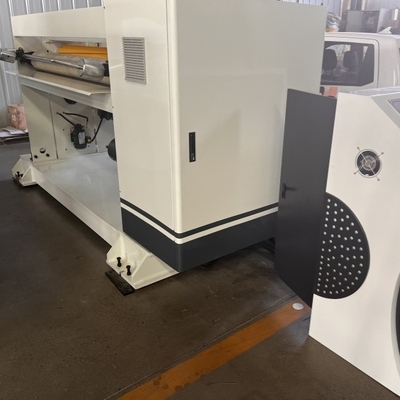

NC Cortadores de facas helicoidais para linhas de produção de cartão ondulado

A máquina compreende principalmente uma engrenagem interna do eixo do cortador (2), uma engrenagem externa do eixo do cortador (3), um parafuso de conexão (4), uma luva de fixação (5), uma engrenagem do eixo do cortador (6), uma lâmina inferior (7), um parafuso de fixação da lâmina inferior (8), um parafuso superior da lâmina superior (9), um parafuso de fixação da lâmina superior (10), uma lâmina superior (11), um eixo de ajuste de folga da engrenagem (12), um motor principal (13), uma haste de ajuste (14), um parafuso de ajuste (15), um eixo de corte superior (16), um eixo de corte inferior (17), etc.

1. O eixo superior da lâmina (16) e o eixo inferior da lâmina (17) são feitos de aço carbono e tratados termicamente para boa rigidez.

2. Ao ajustar a lâmina, insira a haste da lâmina no encaixe da haste da lâmina para giro manual.

3. Ao ajustar a lâmina, afrouxe o parafuso de fixação da lâmina inferior (8) em 1/4 de volta e ajuste o parafuso de fixação da lâmina superior (10) para fazer com que a lâmina superior (11) e a lâmina inferior (7) se encaixem corretamente.

4. Ao ajustar a lâmina, afrouxe o parafuso de conexão da engrenagem (16) e ajuste o parafuso de ajuste da folga lateral da engrenagem (15) para eliminar a folga lateral da engrenagem do eixo da lâmina.

5. A luva de expansão (5) conecta a engrenagem externa do eixo da lâmina (3) e a engrenagem do eixo da lâmina (6) ao rolo da lâmina.

6. O motor do fuso (13) é a fonte de energia para acionar o rolo da lâmina.

Requisitos de instalação

1. A máquina deve ser instalada sobre uma fundação de concreto duro com uma espessura de fundação não inferior a 250 mm;

2. A superfície da fundação é nivelada e plana com uma planicidade não superior a 2 mm/m;

3. A máquina deve ser ajustada a um nível antes de ser fixada na fundação com um nivelamento não superior a 0,4 mm/m; Instrumento de teste: nível quadrado; Posição de teste: barra transversal fixa do porta-faca.

4. Quando a máquina for instalada na fundação, certifique-se de que o equipamento esteja paralelo com um paralelismo não superior a 1mm/m. Instrumento de teste: nível; Posição de teste: ambos os lados da estrutura da máquina em ambas as extremidades.

Instalação da máquina

Quando a máquina é instalada, a fonte de alimentação do usuário deve ser conectada ao gabinete da unidade de energia da máquina e um interruptor de ar deve ser instalado na extremidade frontal do gabinete de ar para desligar ou ligar a fonte de alimentação da máquina a qualquer momento.

Quando a máquina é instalada, a tubulação de ar comprimido do usuário deve ser conectada ao trio pneumático da máquina e uma válvula de corte deve ser instalada na extremidade frontal para desligar ou ligar o fornecimento de ar comprimido da máquina a qualquer momento (conforme mostrado abaixo).

Os parâmetros do tubo de ar são: PN0,6MPa, DN10.

Ajuste do nivelamento da máquina

Após a instalação da máquina, observe o medidor de nível e ajuste os parafusos até que o nivelamento esteja dentro de 0,1 mm/1000 mm × 1000 mm e, em seguida, aperte as porcas dos chumbadores. Use o mesmo método para ajustar o nivelamento de pelo menos quatro cantos da máquina.

Operação

① Ligar—启动

② PARADA DE EMERGÊNCIA—急停

③ Desligue—关机

④ Manual/Automático—手动/自动

⑤ Ajuste de velocidade—速度调节

Alterar o idioma de operação:Inglês ou 中文(Chinês)

No modo automático, a máquina precisa ser conectada a um facetador duplo e a máquina controlará automaticamente a velocidade de operação.

No modo manual, a velocidade de operação é ajustada manualmente através do potenciômetro. (A velocidade operacional deve ser ligeiramente superior à velocidade da linha de produção)

Definir o “Comprimento de Processamento” e “Quantidade de Processamento”.

Clique em “Iniciar corte NC”, a máquina começará a funcionar.

Conjunto de pedidos

Você pode alternar “pedido pendente” através de “Número ascendente” e “Próximo número”

Se o cartão processado for muito longo ou muito curto, pode ser ajustado modificando os parâmetros.
