Linha de produção de cartão ondulado Encomendas Armazenamento NC Cutter Knives Helical

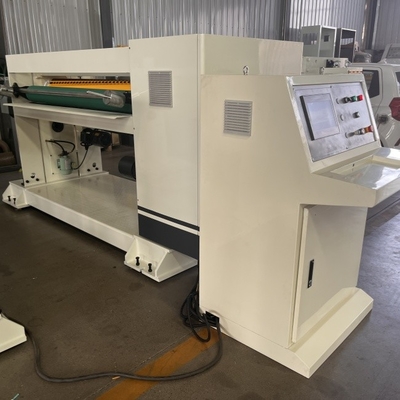

NC-100 facas helicoidais de corte NC

A máquina compreende principalmente uma engrenagem interna do eixo do cortador (2), uma engrenagem externa do eixo do cortador (3), um parafuso de conexão (4), uma luva de fixação (5), uma engrenagem do eixo do cortador (6), uma lâmina inferior (7), um parafuso de fixação da lâmina inferior (8), um parafuso superior da lâmina superior (9), um parafuso de fixação da lâmina superior (10), uma lâmina superior (11), um eixo de ajuste de folga da engrenagem (12), um motor principal (13), uma haste de ajuste (14), um parafuso de ajuste (15), um eixo de corte superior (16), um eixo de corte inferior (17), etc.

1. O eixo superior da lâmina (16) e o eixo inferior da lâmina (17) são feitos de aço carbono e tratados termicamente para boa rigidez.

2. Ao ajustar a lâmina, insira a haste da lâmina no encaixe da haste da lâmina para giro manual.

3. Ao ajustar a lâmina, afrouxe o parafuso de fixação da lâmina inferior (8) em 1/4 de volta e ajuste o parafuso de fixação da lâmina superior (10) para fazer com que a lâmina superior (11) e a lâmina inferior (7) se encaixem corretamente.

4. Ao ajustar a lâmina, afrouxe o parafuso de conexão da engrenagem (16) e ajuste o parafuso de ajuste da folga lateral da engrenagem (15) para eliminar a folga lateral da engrenagem do eixo da lâmina.

5. A luva de expansão (5) conecta a engrenagem externa do eixo da lâmina (3) e a engrenagem do eixo da lâmina (6) ao rolo da lâmina.

6. O motor do fuso (13) é a fonte de energia para acionar o rolo da lâmina.

Requisitos de instalação

1. A máquina deve ser instalada sobre uma fundação de concreto duro com uma espessura de fundação não inferior a 250 mm;

2. A superfície da fundação é nivelada e plana com uma planicidade não superior a 2 mm/m;

3. A máquina deve ser ajustada a um nível antes de ser fixada na fundação com um nivelamento não superior a 0,4 mm/m; Instrumento de teste: nível quadrado; Posição de teste: barra transversal fixa do porta-faca.

4. Quando a máquina for instalada na fundação, certifique-se de que o equipamento esteja paralelo com um paralelismo não superior a 1mm/m. Instrumento de teste: nível; Posição de teste: ambos os lados da estrutura da máquina em ambas as extremidades.

Instalação da máquina

Quando a máquina é instalada, a fonte de alimentação do usuário deve ser conectada ao gabinete da unidade de energia da máquina e um interruptor de ar deve ser instalado na extremidade frontal do gabinete de ar para desligar ou ligar a fonte de alimentação da máquina a qualquer momento.

Quando a máquina é instalada, a tubulação de ar comprimido do usuário deve ser conectada ao trio pneumático da máquina e uma válvula de corte deve ser instalada na extremidade frontal para desligar ou ligar o fornecimento de ar comprimido da máquina a qualquer momento (conforme mostrado abaixo).

Os parâmetros do tubo de ar são: PN0,6MPa, DN10.

Ajuste do nivelamento da máquina

Após a instalação da máquina, observe o medidor de nível e ajuste os parafusos até que o nivelamento esteja dentro de 0,1 mm/1000 mm × 1000 mm e, em seguida, aperte as porcas dos chumbadores. Use o mesmo método para ajustar o nivelamento de pelo menos quatro cantos da máquina.

Característica estrutural:

• Ele pode armazenar pedidos de 200 unidades, substituir as especificações do cortador com rapidez e precisão, alterar pedidos sem parar e permitir que computadores em rede facilitem o gerenciamento da produção.
• As engrenagens de acionamento do eixo da faca são de aço forjado com precisão, endurecimento por indução, transmissão sem folga, conexão avançada sem chave e alta precisão de transmissão.
• A máquina de corte adota estrutura espiral de faca com lâmina de aço frontal embutida, faca serrilhada. tesouras, tesouras, força de cisalhamento, longa vida útil da lâmina
• Ao redor dos rolos de alimentação são usados ​​​​a forma da placa de engrenagem solar, entrega suave, pressão uniforme, fácil de esmagar a placa da placa ou causar bloqueio
• Este modelo é o armazenamento de energia de frenagem (frenagem não dinâmica), portanto o consumo de energia no processo produtivo, o consumo médio de eletricidade é 1/3 de uma máquina de corte NC comum, economizando mais de 70% de energia para atingir a meta de economizar dinheiro.
• Engrenagem sem folga ajustável com precisão para garantir o engate preciso da lâmina e o equilíbrio de corrida.
• Usando uma bomba de óleo independente e filtro com duas distribuições de cobre em cada posição de engrenagem, óleo, lubrificação e resfriamento
• Rolo de faca: material de aço forjado de boa qualidade, equilibrado, com boa estabilidade.

Parâmetros de diâmetro do rolo:

• Cruze na distância central do eixo da faca:￠216mm
• Antes do diâmetro inferior do rolo de transporte ￠156 mm
• Após o diâmetro inferior do rolo de transporte: ￠156 mm
• A frente do diâmetro do rolo de impressão: ￠70mm
• A frente do diâmetro do rolo de impressão: ￠70mm

Nota: Depois de todos terem sido rolos de moagem, cromados duros (exceto sob o eixo da faca) lidando

Motores de potência e parâmetros elétricos:

• Potência do motor de acionamento principal: servo síncrono AC completo de 18,5KW
• Antes e depois de alimentar a potência do motor: 3KW (controle de frequência)
• Potência do motor da bomba de óleo lubrificante: 0,25KW

Principalmente peças adquiridas, matérias-primas e origem:

Imagem de detalhes da máquina

Nossa empresa

Embalagem do produto

PERGUNTAS FREQUENTES:

Q1: você é uma empresa comercial ou fabricante?

A1: Nós somos fabricante.

Q2: Você tem sua própria equipe de P&D?

A3: Temos o melhor engenheiro profissional e um sistema rigoroso de controle de qualidade e controle de qualidade.

Q4: Podemos ser seu distribuidor?

A4: Procuramos distribuidor e agente em todo o mundo.

Q5: Como está o pacote?

A5:Filme bolha, bandeja de metal e embalagens de madeira

Q6: Como está o prazo de entrega?

A6: Depende da quantidade que você precisa.
