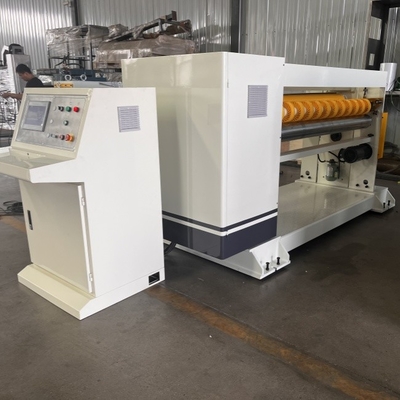

NC-100 NC de corte de facas helicoidais
Características estruturais:
- Pode armazenar encomendas de 200 unidades, substituir as especificações dos cortadores de forma rápida e precisa, alterar encomendas sem parar e permite que computadores em rede facilitem a gestão da produção.
- As engrenagens de acionamento do eixo da faca são de aço forjado com endurecimento por indução de precisão, transmissão sem reação, conexão avançada sem chave, alta precisão de transmissão.
- Máquina de corte adota lâmina de aço frontal incrustada faca estrutura espiral, faca dentada. tesouras, tesouras, força de cisalhamento, longa vida da lâmina
- Em torno de rolos de alimentação são usados a maneira platen de engrenagem solar, entrega suave, pressão uniformemente, fácil de esmagar placa de placa ou causar bloqueio
- Este modelo é o armazenamento de energia de travagem (trava não dinâmica), de modo que o consumo de energia no processo de produção, o consumo médio de eletricidade é 1/3 de uma máquina de corte NC comum,Economização de mais de 70% de energia para atingir o objectivo de poupar dinheiro .
- Ajustável de precisão sem engrenagem de lacuna para garantir o engajamento preciso da lâmina, equilíbrio de corrida.
- Utilizando uma bomba de óleo independente e um filtro com duas distribuições de cobre em cada posição de engrenagem, óleo, lubrificação e arrefecimento
- Rolante de faca: aço forjado de boa qualidade, equilibrado, com boa estabilidade.
Parâmetros do diâmetro do rolo:
- Cruz no eixo da faca distância do centro: ¢ 216mm
- Antes do diâmetro do rolo de transporte inferior ¢ 156 mm
- Após o diâmetro inferior do rolo transportador: ¢ 156 mm
- Diâmetro da parte frontal do rolo de chapa: ¢70 mm
- Diâmetro da parte frontal do rolo de chapa: ¢70 mm
Nota: Após todos os rolos de moagem, cromados duros (exceto sob o eixo da faca)
Motores de potência e parâmetros elétricos:
- Potência do motor principal:18Servo síncrono de corrente alternada total de 0,5 kW
- Antes e depois da alimentação da potência do motor:3KW ((Control de frequência)
- Potência do motor da bomba de óleo lubrificante:0.25KW
Principais partes compradas, matérias-primas e origem:
| Nome das partes principais |
Marcas ou local de origem |
Material e tipo |
| Servomotor AC completo |
Shanghai futian |
18.5KW |
| Motor de frequência de alimentação |
Hebei Hengshui Yongshun |
|
| rolamento |
HRB,ZWZ,LYC |
Para cima e para baixo os rolamentos de rolos de faca do Japão NSK |
| Cinturão |
Alemanha OPTIBELT |
|
| Para cima. |
Xianyang Chaoyue |
|
| Rolamento do cinto de segurança |
Zhejiang wuhuan |
|
| Contactores e relés, relés de medição |
França Schneider |
|
| Interruptor de Proximidade |
Japão OMRON |
|
| Sistema de controlo de servo de cisalhamento |
América Emerson |
|
| Tabela de controlo de movimento |
Alemanha MKS-CT150 |
|
| Encodificador rotativo |
Wuxi ruipu |
|
| Motor de alimentação |
Delta de Taiwan |
|
| Interface homem-máquina |
Taiwan WEINVIEW ou MCGS |
|
| Equipamento solar |
China Shenzhen |
|
| Componentes pneumáticos |
Zhejiang sonorCSM |
|
| Conversor de frequência |
Siemens |
|
Imagem de detalhes da máquina
Operação
操作
1 Ligue 启动
2 E-STOP 急停
3 Desligue 关机
4 Manual/Automático/Automático
5 Ajuste de velocidade
Altere o idioma de operação: Inglês ou 中文 ((Chinês)
Ligue a fonte de alimentação principal
Clique no botão " Ligue "
No modo automático, a máquina deve ser ligada a um duplo farador, e a máquina controlará automaticamente a velocidade de funcionamento.
No modo manual, a velocidade de funcionamento é ajustada manualmente através do potencialómetro. (A velocidade de funcionamento deve ser ligeiramente superior à velocidade da linha de produção)
Clique no comando de corte NC
Definição da Duração de processamento e Quantidade de processamento.
Clique no botão "NC cutting start", acelerar, a máquina começará a funcionar.
Definindo o novo Duração de Processamento e Quantidade de Processamento, mudará a ordem.
