NC Cortadores de facas helicoidais para linhas de produção de cartão ondulado

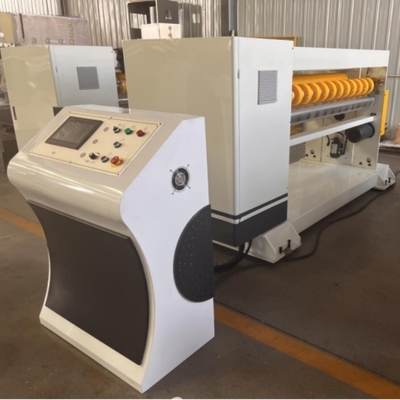

NC-100 NC de corte de facas helicoidais

Características estruturais:

• Pode armazenar encomendas de 200 unidades, substituir as especificações dos cortadores de forma rápida e precisa, alterar encomendas sem parar e permite que computadores em rede facilitem a gestão da produção.
• As engrenagens de acionamento do eixo da faca são de aço forjado com endurecimento por indução de precisão, transmissão sem reação, conexão avançada sem chave, alta precisão de transmissão.
• Máquina de corte adota lâmina de aço frontal incrustada faca estrutura espiral, faca dentada. tesouras, tesouras, força de cisalhamento, longa vida da lâmina
• Em torno de rolos de alimentação são usados a maneira de placa de engrenagem solar, entrega suave, pressão uniformemente, fácil de esmagar placa de placa ou causar bloqueio
• Este modelo é o armazenamento de energia de travagem (trava não dinâmica), de modo que o consumo de energia no processo de produção, o consumo médio de eletricidade é 1/3 de uma máquina de corte NC comum,Economização de mais de 70% de energia para atingir o objectivo de poupar dinheiro .
• Ajustável de precisão sem engrenagem de lacuna para garantir o engajamento preciso da lâmina, equilíbrio de corrida.
• Utilizando uma bomba de óleo independente e um filtro com duas distribuições de cobre em cada posição de engrenagem, óleo, lubrificação e arrefecimento
• Rolante de faca: aço forjado de boa qualidade, equilibrado, com boa estabilidade.

Parâmetros técnicos:

• largura efetiva:2200 mm
• Direção de operação:esquerda ou direita (determinada pela fábrica do cliente)
• Velocidade máxima da máquina: 100 m/min
• Configuração mecânica:cortador transversal helicoidal com controlo por computador
• Comprimento mínimo de corte: 500 mm
• comprimento máximo de corte:9999 mm
• Precisão de corte de papel: uniforme ±1 mm, não uniforme ±2 mm
• Tamanho do equipamento:L_mx4.2*W_mx1.2*H_mx1.4
• Peso único:MAX3500Kg

Parâmetros do diâmetro do rolo:

• Cruz no eixo da faca distância do centro: ¢ 216mm
• Antes do diâmetro do rolo de transporte inferior ¢ 156 mm
• Após o diâmetro inferior do rolo transportador: ¢ 156 mm
• Diâmetro da parte frontal do rolo de chapa: ¢70 mm
• Diâmetro da parte frontal do rolo de chapa: ¢70 mm

Nota: Após todos os rolos de moagem, cromado duro (exceto sob o eixo da faca)

Motores de potência e parâmetros elétricos:

• Potência do motor principal:18Servo síncrono de corrente alternada total de 0,5 kW
• Antes e depois da alimentação da potência do motor:3KW ((Control de frequência)
• Potência do motor da bomba de óleo lubrificante:0.25KW

Principais partes compradas, matérias-primas e origem:
