Name: SM-F Double Facer para linha de produção de cartão ondulado de alta velocidade
Brand: Cangzhou Gerun Machinery Co.,Ltd
SKU: GR-DF
Price: 505.00 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

largura de trabalho: 2200 mm

Velocidade de projeto: 200 m/min

Velocidade econômica: 120-200 m/min

Número da placa de aquecimento: 600 mmX16 peças

Comprimento da secção de arrefecimento: 5 metros

Requisitos de temperatura: 160-200℃

Pressão do vapor: 0.8-1.3Mpa

Pressão do ar: 0.5-0.6Mpa

Força de trabalho: 380 V 50 Hz 75 kW

Destacar:

Linha de produção de cartão ondulado SM-F

SM-F Double Facer

linha de produção de cartão ondulado de alta velocidade

Informação básica

Lugar de origem: Dongguang, China

Marca: GERUN

Certificação: ISO,CE

Número do modelo: GR-DF

Condições de Pagamento e Envio

Detalhes da embalagem: Cobertura de filme plástico ou embalagem de caixa de madeira (escolhida)

Tempo de entrega: 30-60days

Termos de pagamento: T/T

Habilidade da fonte: 30SET/MONTH

Galeria

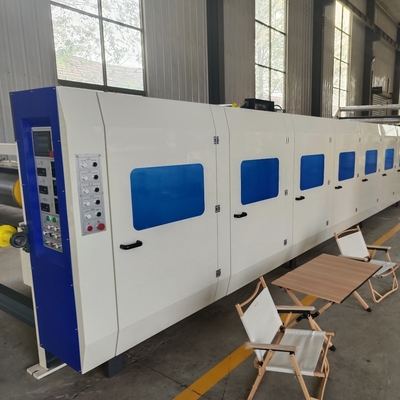

SM-F Double Facer para linha de produção de cartão ondulado de alta velocidade

Descrição de produto

SM-F Double Facer para linha de produção de cartão ondulado de alta velocidade

A. Parâmetros técnicos:

Largura de trabalho	2200 mm
Velocidade de projeto	200 m/min
Velocidade económica	120-200 m/min
Número da placa de aquecimento	600 mm × 16 peças
Comprimento da secção de arrefecimento	5 metros
Requisitos de temperatura	160°C a 200°C
Pressão do vapor	0.8-1.3Mpa
Pressão do ar	0.5·0.6Mpa
Potência de trabalho	380 V 50 Hz 75 kW

B. Características estruturais:

★A máquina de dois lados é um papel ondulado unilateral colado e papel de rosto laminado, aquecimento de placas aquecidas, pasta de cola, estereótipos para produzir papelão plano.

★A superfície da chapa quente é tratada com moagem, largura da chapa quente 600 mm,no total 16 peças de chapa quente,estereótipos de refrigeração do ministro 5m.A chapa quente é feita adotar placa de recipiente,Certificado de recipiente sob pressão e certificado de inspecção- Painéis térmicos internos para estrutura de isolamento de divisórias, fluxo de vapor em forma de S, vapor, função de separação de água aparente, melhorar a taxa de utilização de vapor.

★A placa quente adota a estrutura da placa de pressão pneumática. A estrutura de elevação da placa de pressão adota a estrutura pneumática. 14 conjuntos de placas de pressão pneumáticas de mola são padrão.

★O tubo de calor da placa de aquecimento controla a temperatura em várias secções e tem um display de temperatura.

★A teia de algodão superior é centrada automaticamente pela válvula pneumática de correcção e o duplo cilindro é utilizado para controlar o dispositivo de tensão da teia de algodão em forma de S.A quantidade de aperto é grande.

★A correia inferior adota um mecanismo de tensão pneumática, a estrutura é simples e prática, a esquerda e a direita da correia transportadora inferior são automaticamente corrigidas e alinhadas,e também pode ser ajustado manualmente em ambos os lados.

★Unidade de accionamento da caixa de velocidades com estrutura independente, número de engrenagem de aço ZG-500 para materiais, utilização de lubrificação de engrenagem imersa em óleo.

★Componentes elétricos utilizados marcas de renome internacional, o dispositivo estável e operação confiável.

★Motor de accionamento principal para a energia de frequência do motor, binário de baixa velocidade, ampla gama de velocidades, fiabilidade, fácil manutenção.

★A espinha dorsal principal dos perfis de alta intensidade GB, estrutura sólida, bela aparência, adequada para trabalho de alta velocidade.

C,parâmetros dos componentes principais:

Nome da parte Fabricação artesanal	Especificações	Tratamento de superfície
Rolhas de borracha de tração superior	¢ 800mm	Com um diâmetro não superior a 50 mm
Rolhas de borracha de tração inferior	¢ 600 mm	Com um diâmetro não superior a 50 mm
Rolante de correia com tração dianteira e traseira	¢ 215mm	Moagem redonda, polir, polir cromo
Rolante de tensão superior	¢ 155mm	Moagem redonda, polir, polir cromo
Rolante de regulação da correia superior	¢ 130 mm	Moagem redonda, polir, polir cromo

D,parâmetros dinâmicos principais:

Nome	Potência	Voltagem	Frequência
Motor de tração principal	75 kW	380 V	50 Hz

E. Marca e origem das principais partes:

Número de série	Nome das partes principais	Marcas ou local de origem	Observações
01	Esqueleto principal	Perfis de produção Tiangang ou lai gang	No.36 canal e no.16 feixe I
02	Placa de parede do motor	HeBei HanDan	Q345
03	Tabela de aquecimento	Tiangang ou Jigang	Fabrico de placas para recipientes Q235B
04	Motor de tração principal	Cama Siemens	Motor de frequência de 75 kW
05	Telas de algodão	ShenYang.	Espessura das telas de algodão:9 mm
06	Trapaça	Armstrong, Estados Unidos	Flotação
07	Aparelhos elétricos de baixa tensão	A SIEMENS	Contactor, relé, botão
08	Componentes pneumáticos	AirTac ou sono
09	Conversor de frequência	A SIEMENS
11	Rolamentos	Japão NSK
12	Rolamentos com assento	FuJian

A nossa empresa

Embalagem do produto

Perguntas frequentes:
Q1: Como é a garantia da máquina?
R: Período de garantia: 12 meses a contar da data de expedição da máquina. A garantia não será válida se a máquina estiver sujeita a mau uso ou dano acidental ou erro do operador.Vamos fornecer peças de reposição.Se você tiver quaisquer outras perguntas, entre em contato conosco e nós responderemos através de fotos e vídeos do produto para tornar cada detalhe claro.
Q2: Que tal o serviço pós-venda?
R: 1) TM online 24 horas, também contato por e-mail, skype, wechat, whatsapp, etc.
2) Resolver os problemas com vídeos/imagens.
3) Garantia de um ano para troca de peças sobressalentes.
Q3: É seguro no pagamento para mim como somos a primeira cooperação?
R: Podemos fazer a garantia comercial no Alibaba, o que garantirá que seus produtos recebam, também aceitamos outras formas de pagamento seguras como você quiser.
Q4: Qual é a sua quantidade mínima de encomenda, você pode me enviar amostras?
A: Nossa quantidade mínima é 1 conjunto, como nosso produto é equipamento de máquinas, é difícil enviar-lhe amostras, se você tiver alguma pergunta sobre os produtos,Por favor, sinta-se à vontade para nos contactar para mais detalhes, teremos o prazer de lhe fornecer mais informações, tais como especificações, vídeo, etc.
