Linha de produção de cartão ondulado

1
MOQ
USD10,000~100,000/set
preço
Linha de produção de cartão ondulado
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
largura de trabalho: 2200 mm
Velocidade de projeto: 250m/min
Velocidade econômica: 2000-350 m/min
Configuração mecânica: 6 facas 10 linhas
Largura de corte mínima: 140mm
Distancia mínima de recuo: 0mm
Precisão de posicionamento da roda de corte: ±0.5mm
Movimento horizontal de toda a máquina: ±100mm
Destacar:

Linha de produção de cartão ondulado

,

Linha de produção de cartão corrugado Slitter Scorer

,

De papelão ondulado de lâmina fina

Informação básica
Lugar de origem: Dongguang, China
Marca: GERUN
Certificação: ISO,CE
Número do modelo: GR-Thin blade slitter
Condições de Pagamento e Envio
Detalhes da embalagem: Cobertura de filme plástico ou embalagem de caixa de madeira (escolhida)
Tempo de entrega: 25-60days
Termos de pagamento: T/T
Habilidade da fonte: 30SET/MONTH
Descrição de produto

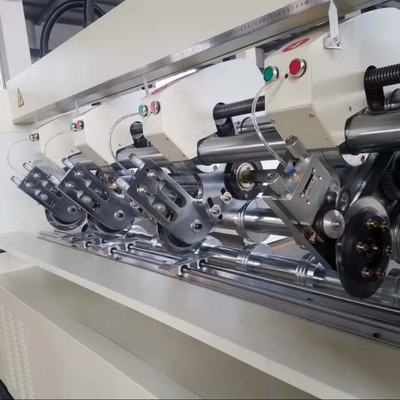

Linha de produção de cartão ondulado

A. Parâmetros técnicos:

Largura de trabalho2200 mm

Linha de produção de cartão ondulado 0

Velocidade de projeto250 m/min
Velocidade económica200-230 m/min
Configuração mecânica6 facas 10 linhas
Min largura de corte140 mm
Distância mínima de recuo0 mm
Precisão de posicionamento da roda de corte±0,5 mm
Movimento horizontal de toda a máquina± 100 mm



B. Características estruturais:

★O servomotor sincronizado controla a fila de facas e fios.As duas máquinas podem ser usadas para alterar ordens imediatamente sem desacelerar.
★ Sistema de controlo PLC, com sistema de autocarro CANopen, com função de gestão de encomendas, equipado com uma interface de entrada de sinal síncrona com velocidade de secagem.
★HMI com tela sensível ao toque colorida de 10,4 polegadas, armazenamento de 999 pedidos, mudança de pedidos automaticamente ou manualmente para um único alarme de falha.
★Três tipos de formas de linhas de pressão:Convexa contra a côncava ((linha de três camadas),Convexa contra a côncava ((linha de cinco camadas),Convexa contra plana,Três tipos de formas de linha de pressão elétrica podem ser convertidos.Crimping sombras redondas por controle de computador, linear, e fácil de dobrar.
★Utilização de uma faca fina de aço de liga de tungsténio, lâmina afiada, longa vida útil de mais de 8 milhões de metros, afiador de faca para controlo por computador, afiador automático ou manual,A afiança de ponta pode ser dividida,melhorar a produtividade Eficiência.
★A transmissão de correia síncrona importada é adotada, e o suporte da lâmina fina e o assento de enxaguamento são suportados por rolamentos lineares, e o tamanho de posicionamento é preciso sem acumular erros.
★O corte e o enrolamento são accionados por motores de conversão de frequência independentes.
★Com tanque de armazenamento de gás e função de protecção contra baixa pressão.


C. Parâmetros dinâmicos principais:

NomePotênciaVoltagemFrequência
Rodas de servomotores de pólo único0.45KW380 V50 Hz
Motor de inversor de corte7.5KW380 V50 Hz
Motor de conversão de frequência de linhas de pressão7.5KW380 V50 Hz
Motor de conversão de frequência da saída de sucção0.55KW380 V50 Hz


D. Marca e origem das principais peças:

Número de sérieNome das partes principaisMarcas ou local de origemObservações
01QuadroShanDong JiNanQ345
02Feixe de trilhoTianjinQ345
03Controlador de programação PLCSchneiderCANsistema de autocarro aberto
04HMIKinco10.4 polegadas
05Servo-controle de faca de linhaKinco500w
06Servo-controle de linha de linhaKinco500w
07Controle de mudança de linhaKinco500w
08Controle de sucçãoKinco500w
09Comutador de proximidade, comutador fotoelétricoJapão omron
10RelaisSchneider
11Motor de conversão de frequência principalHeBei5.5KW × 2
12Motor horizontalShandong Jinzhan Redutor
13Motor de escape de sucçãoZheJiang0.55kw
14Válvula solenoide, cilindroAirTac
15RolamentosHRB ou C&U
16Rolamentos com assentoZheJiang Wuhuan
17Máquinas e aparelhos de construçãoSichuan Boyan¢ 260mm
18Guias linearesTaiwanShangYin


A nossa empresa
Linha de produção de cartão ondulado 1Linha de produção de cartão ondulado 2


Embalagem do produto
Linha de produção de cartão ondulado 3


Perguntas frequentes:
Q1: Como é a garantia da máquina?
R: Período de garantia: 12 meses a contar da data de expedição da máquina. A garantia não será válida se a máquina estiver sujeita a mau uso ou dano acidental ou erro do operador.Vamos fornecer peças de reposição.Se você tiver quaisquer outras perguntas, entre em contato conosco e nós responderemos através de fotos e vídeos do produto para tornar cada detalhe claro.
Q2: Que tal o serviço pós-venda?
R: 1) TM online 24 horas, também contato por e-mail, skype, wechat, whatsapp, etc.
2) Resolver os problemas com vídeos/imagens.
3) Garantia de um ano para troca de peças sobressalentes.
Q3: É seguro no pagamento para mim como somos a primeira cooperação?
R: Podemos fazer a garantia comercial no Alibaba, o que garantirá que seus produtos recebam, também aceitamos outras formas de pagamento seguras como você quiser.
Q4: Qual é a sua quantidade mínima de encomenda, você pode me enviar amostras?
A: Nossa quantidade mínima é 1 conjunto, como nosso produto é equipamento de máquinas, é difícil enviar-lhe amostras, se você tiver alguma pergunta sobre os produtos,Por favor, sinta-se à vontade para nos contactar para mais detalhes, teremos o prazer de lhe fornecer mais informações, tais como especificações, vídeo, etc.
