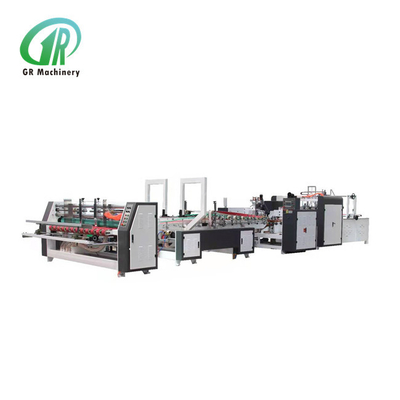

Máquina de Costura Automática de Alta Velocidade para Caixas de Papelão Ondulado
◆Controle total por computador, ajuste automático de peça única, fácil de operar, simples; Pode armazenar 1000 peças de pregos.
◆Caixa com fundo de misturador de parafuso sem fim com tampa também pode ser (ao fazer o pedido);
◆3-5 minutos para ajustar o tamanho, simples e rápido;
◆Potência da cabeça do prego por motor servo, velocidade mecânica: 800 pregos/minuto.
◆O departamento de papel adota a correia frontal de adsorção a vácuo para garantir que a caixa não fique torta;
A máquina possui correias alimentadoras frontais, a altura da correia pode ser ajustada separadamente, aumentando a vida útil;
◆As peças que entram no papel com dispositivo de sobreposição lateral podem enviar o papel de forma limpa e suave.
◆A máquina alimentadora de misturador adota controle de motor servo, para garantir que o prego seja estável e preciso;
◆Este projeto de máquina possui função de plástico de caixa, garante que não haja tesoura na costura, limpa e não torta; Antes e depois da
máquina para garantir que a boca da tesoura não possa exceder mais ou menos 2 mm.
◆Na máquina de peças, pode ser parafuso duplo, parafuso único, pregos de reforço, parafuso duplo e parafuso único em uma única conclusão;
◆A máquina adota operação em tela de computador e exibe a descrição da falha;
◆Na máquina de peças, pode pregar caixas de três camadas, cinco camadas (declaração antecipada com o pedido) é necessária
para uma de sete camadas;
◆Contagem automática de empilhamento quantitativo de saída na máquina de peças finalmente.
◆A parte de enfardamento de peças nativas é para correspondência.
◆A máquina misturadora durante a operação normal aparece torta, parará automaticamente.
Parâmetros
|
3000mm
|
comprimento mínimo A
|
250mm
|
mínimo(C+D+C)
|
|
900mm
|
altura máxima D
|
1150mm
|
máximo(C+D+C)
|
|
1200mm
|
altura mínima D
|
250mm
|
mínimo(C+D+C)
|
|
350mm
|
largura da lingueta do prego E
|
35--40mm
|
cobertura mínima do rolo C
|
|
25mm
|
Comprimento mecânico
|
19000mm
|
maior cobertura de oscilação C
|
|
560mm
|
Largura da máquina
|
4450mm
|
largura máxima B
|
|
1320mm
|
pedido
|
25
|
largura mínima B
|
|
200mm
|
velocidade(prego/min)
|
800
|
comprimento máximo
|
|
1320mm
|
pedido
|
1--99
|
passo dos pregos
|
|
30--80
|
Velocidade de costura
|
120m/min
|
velocidade de colagem de caixa
|
|
200m/min
|
potência(kw)
|
60
|
Velocidade da cabeça do prego
|
|
800 pregos/min
|
Espessura mínima da placa
|
|
4mm
|
Espessura máxima da placa
|
|
12mm
|
especificações do fio plano
|
|
12mm
|
especificações do fio plano
|
|
17#(2.0*0.75)
|
inclinação da caixa de pregos
|
|
45
|
distância mínima de costura
|
|
30mm
|
Potência do motor
|
|
12kw
|
Configuração Principal
|
★Servodrive duplo original importado French Schneider, precisão, redução da parte de transmissão mecânica, pode reduzir efetivamente a taxa de falha da maquinaria.
★Operação em tela sensível ao toque Weilan, parâmetros (distância do prego, número do prego, tipo do prego, defletor traseiro) fáceis e rápidos de alterar.
★Todo o sistema de controle adota o sistema de controle PLC japonês Omron.
★Defletor elétrico traseiro, acionado por motor de passo, tamanho preciso, mais conveniente para alterar o tamanho.
★Todos os contatores no gabinete de controle adotam a marca Mitsubishi.
★Os interruptores optoeletrônicos e de proximidade usam a marca Schneider.
★Matriz inferior, lâmina feita de aço tungstênio japonês (resistente ao desgaste).
★Todo o conjunto de pregos é feito de aço especial, usinagem de precisão por fresadora CNC.
★Pode atender aos diferentes requisitos de diferentes clientes.
◆A mudança de tamanho da caixa e o ajuste da distância de costura da caixa levam apenas um minuto, economizando muito tempo e operação conveniente.
◆A unidade de alimentação frontal conta automaticamente, e a mesa de alimentação está equipada com dispositivo de indução fotoelétrica, que sobe automaticamente ao alimentar.
◆A seção traseira possui função de contagem automática, e as peças acabadas podem ser enviadas para o final da máquina alimentadora em pilhas de acordo com o número definido (1-99), o que é conveniente para embalagem e amarração. ★Velocidade mecânica: 450 pregos/min.
◆Distância do prego: 200-260mm ajustável. Ajuste elétrico da folga da roda de borracha de pressão.
◆Função de proteção do transformador de isolamento elétrico de toda a máquina;
◆Configuração de defletor frontal e traseiro, pode encomendar caixas e caixas de papelão pequenas, caixas coloridas.
◆Forjamento de aço especial japonês para corpo do punção.
Imagens Detalhadas
|

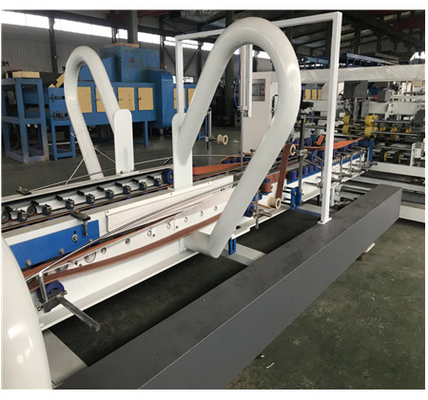

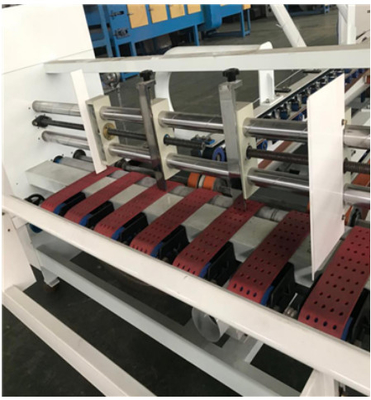

A seção de alimentação de papel adota correia síncrona com conversão de frequência, frente de adsorção a vácuo, equipada com dispositivo de aba lateral, garante que o papel não fique torto.
|
|

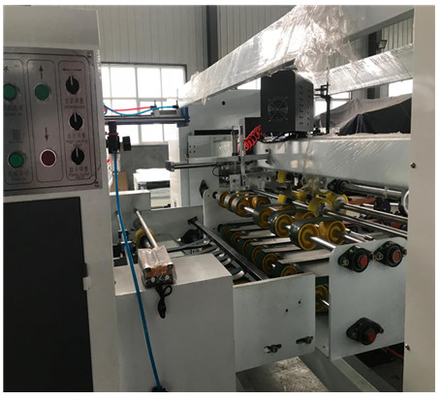

As características de dobra são montadas com roda de vinco, realizam o vinco pela segunda vez. Isso torna a dobra da caixa mais bonita. Esta máquina antes da costura da caixa na parte dobrada tem um dispositivo de modelagem, dobrando a caixa antes da costura, garante que não haja diferença de tesoura.
Seção de Correção:
|
|
|

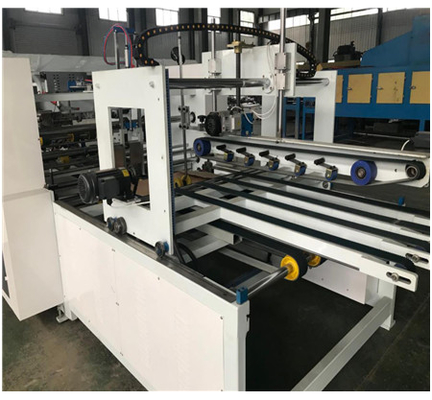

A seção de correção adota o motor servo para correção, em seguida, a correia síncrona transporta a caixa para a seção de costura
, garante que não haja diferença de tesoura.Seção de CosturaA cabeça de costura adota materiais especiais, duráveis e não fáceis de danificar, velocidades de até 800/1000 pregos por minuto, as características da máquina são que a cabeça adota acionamento direto por motor servo, a velocidade é estável e precisa.
|
Pode fazer prego único, pregos duplos, costura de cabeça e cauda, reforço da operação de costura central. Uma linha de pregos usa 2 carretéis de 20 kg de alimentação automática de arame, reduz o tempo de troca do carretel de arame.
Embalagem e EnvioAdota embalagem à prova de umidade e à prova de choque, adequada para transporte rodoviário de longa distância
|
|
| e vários tipos de condições climáticas. Um conjunto completo de manuais de manutenção e operação |
está incluído.
