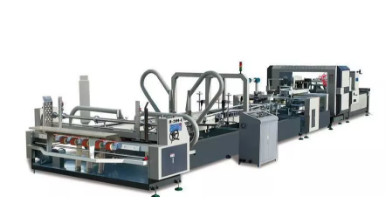

Caixa automática da caixa que prega a máquina de costura da caixa do grampeador da caixa da caixa da máquina
◆O ajustamento automático completo do controle de computador da máquina único, fácil de operar, simples; Prego da loja 1000 da lata único.
◆Os bottomleess do misturador de parafuso com caixa da tampa podem igualmente ser (quando pedindo);
◆3-5 minuters para ajustar o tamanho, simples e rápido;
◆Poder principal para o servo motor, velocidade mecânica do prego: 800 pregos/minuties.
◆As partes o departamento do papel que adota o papel da correia da parte dianteira da adsorção do vácuo certificam-se que a caixa não está enviesada;
As correias do alimentador dianteiro da máquina, altura da correia podem ser ajustadas separadamente, vida útil do aumento;
◆As partes no papel com dispositivo de dobramento lateral podem enviar o papel ordenadamente liso.
◆Máquina de alimentação do misturador para adotar o controlo do motor servo, para assegurar-se de que o prego do estável e exato;
◆Este projeto de máquina tem a função plástica da caixa, não assegura nenhuma tesoura em pregar, ordenadamente não enviesado; Antes e depois do
a máquina para assegurar a boca das tesouras não pode mais do que mais ou menos 2 milímetros.
◆Nas partes que a máquina pode ser parafuso dobro, único parafuso, reforça pregos, dobro e parafuso e única cabeça
complition uma única vez do parafuso;
◆A máquina adota a operação do tela de computador, e indica a descrição da falha;
◆Nas partes a máquina pode ser pregada três camadas, a caixa de cinco camadas (indicação adiantado com ordem) é exigida
para umas sete camadas;
◆Uma saída quantitativa de empilhamento da contagem automática nas partes a máquina finalmente.
◆Partes de peça de empacotamento nativa para combinar.
◆A máquina do misturador durante a operação normal parece enviesada, parará automaticamente.
|
máximo (A+B)*2
|
3000mm
|
o comprimento mínimo A
|
250mm
|
|
mínimo (A+B)*2
|
900mm
|
a altura máxima D
|
1150mm
|
|
máximo (C+D+C)
|
1200mm
|
a altura mínima D
|
250mm
|
|
mínimo (C+D+C)
|
350mm
|
largura E da língua do prego
|
35--40mm
|
|
a angra mínima C do rolo
|
25mm
|
Comprimento mecânico
|
19000mm
|
|
a angra a mais grande C da agitação
|
560mm
|
Largura da máquina
|
4450mm
|
|
a largura máxima B
|
1320mm
|
Peso da máquina (T)
|
25
|
|
a largura mínima B
|
200mm
|
velocidade (prego/minuto)
|
800
|
|
comprimento máximo
|
1320mm
|
ordem
|
1--99
|
|
passo dos pregos
|
30--80
|
Pregando a velocidade
|
120m/min
|
|
velocidade pegajosa da caixa
|
200m/min
|
poder (quilowatts)
|
60
|
|
Velocidade principal do prego
|
800 pregos/minuto
|
|
A espessura mínima da placa
|
4mm
|
|
A espessura máxima da placa
|
12mm
|
|
Largura interna do prego de U
|
12mm
|
|
Especificações do fio liso
|
17# (2.0*0.75)
|
|
Inclinação da caixa do prego
|
45
|
|
A distância mínima de pregar
|
30mm
|
|
O poder do motor
|
12kw
|
Configuração principal
◆Japão, servo motor de Yaskawa, tipo. ◆O inversor, contatores é tipo de Schneider.
◆O redutor do servo motor ESTÁ CIMENTANDO, tipo de Taiwan.
◆PLC para o tipo de OMRON.
◆O tela táctil é Kunlun Tongtai.
◆Interruptores fotoelétricos, interruptores de proximidade, interruptores para o tipo de Schneider.
◆Peças principais da cabeça do prego que fabricam para o aço japonês do dado; as lâminas de corte, a parte inferior morrem para a importação alemão tungten de aço.
◆O cilindro, válvula eletromagnética é tipo de Taiwan AIRTAC; a válvula de solenoide chave do cilindro é tipo japonês de SMC.
◆A embreagem eletromagnética é tipo de Taiwan.
◆A máquina inteira é convertida pelo centro fazendo à máquina do CNC da precisão;
◆A máquina inteira de pedir, capacidade de armazenamento da ordem é 1000.Adjust o tamanho de somente 1 a 3 minutos.
Instrução da máquina:
1, o terno para A, B, C, AB flauta e 3 camadas, 5 camadas corrugou a pasta e o ponto da caixa.
2, escala de passo de costura: 40-500mm
3, ângulo de costura: 45 graus
4, ponto simples ou duplo ajustável, em complacente com padrão chinês 17 (2.0*0.7mm) ou prego do tamanho 18 (de 1.81*0.71mm).
Características principais:
1, dobradura rápida
as correias da alimentação ajustáveis do vácuo de 2,8 volumes asseguram a alimentação exata.
3, três vezes quevincam e que dobram a faca obtêm uma dobradura mais exata.
4, bom controle no fenômeno da cauda dos peixes para diminuir o desperdício
5, máquina têm a unidade da separação e do registro de folha, a mudança rápida da ordem e o dobramento e a colagem puros.
6, usando o sistema de alimentação do fio inteligente com menos vestir da roda do fio.
7, o PLC, HMI e o servo motor principal fazem a operação da máquina simples e estável.
|
Seção de alimentação
A peça da alimentação de papel adota a correia de sincronismo da conversão de frequência, parte dianteira da adsorção do vácuo, equipada com o dispositivo batendo lateral, assegura-se de que a ação não no enviesamento.
|
|
Seção de dobramento
As características de dobramento são montadas com roda vincando, continuam a segunda vez de vincar. Isto faz a dobradura da caixa mais bonita. Esta máquina antes de costurar a caixa na parte dobrada tem um dispositivo dando forma, dobrando a caixa antes de costurar, assegura-se de que não haja nenhuma diferença das tesouras.
|
|
|
A seção da correção:
A seção de correção adota o motor à correção, correia síncrono do saque para transportar então a caixa na seção de costura, não assegura nenhuma diferença das tesouras.
|
Seção de costuraA cabeça de costura adota os materiais especiais, duráveis e não fácil danificar, acelera 800/1000 aos pregos pelo minuto, a máquina caracteriza é que a cabeça para adotar a movimentação do dirct do servo motor, velocidade é estável e exata. Pode fazer o único prego, o ponto dobro dos pregos, da cabeça e da cauda, reforçar a operação média da vara. Uma linha utilização de Nial 2 carretéis 20 quilogramas de fio automático que alimentam, para reduzir o momento para o carretel em mudança do fio.
|
|
Adota a umidade-prova e o empacotamento da choque-prova que é apropriado para a estrada interurbana
transporte e vários tipos de condições meteorológicas. Um conjunto completo de manutenção e de operação
os manuais são incluídos.
