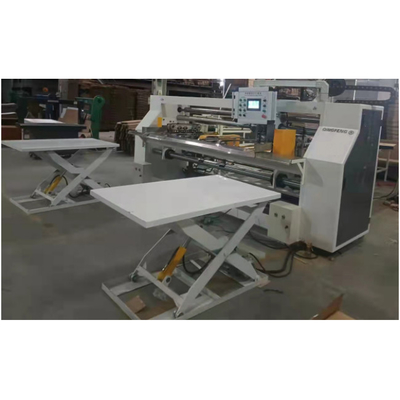

Modelo 4600 Máquina de colagem de cartão dobrado servo corrugado de dupla peça tipo 6

4600 Modelo 6 Servo Automático Dobradora de Glues ((Double Piece)

1 A placa de parede da máquina é feita de chapa de aço laminada única de alta dureza de 45 # 14 mm,e o resto da peça de trabalho também é feito de 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm placa de aço laminada única de alta dureza, e é processado por uma máquina de rectificação de superfície CNC para garantir a precisão da peça.

2 A estrutura principal da máquina é ligada por perfis pesados em forma de H de 160x100 e o resto é ligado por perfis pesados de alumínio de 80x80, garantindo assim a estabilidade da máquina.

3 Modelos de rolamentos: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19;

O tipo de rolamento universal com base: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Modelo de correia:

A correia de alimentação de papel:L2180mm × W100mm × T8mm (com furos), 8 peças.

Faixa transportadora:L5000mm × W60mm × T5mm, 10 peças.

5 O mecanismo de transmissão da máquina principal adota a transmissão de cadeia, e os engrenagens são compostos de

5/8 polegada: 20-dente Ø35 e Ø30, 17-dente Ø55 intermediário, 14-dente Ø35 intermediário, 30-dente Ø30.

1/2 polegada: 20 dentes Ø22 20 dentes Ø38

3/8 polegada: 21 dentes Ø25, 32 dentes Ø12, 14 dentes Ø22

As rodas dentadas acima são todas feitas de material 45# e depois apagadas de alta frequência para prolongar sua vida útil.

6 Secção de alimentação de papel: A correia de alimentação de papel é uma correia de borracha de alta qualidade com elevada resistência ao atrito e ao desgaste.A secção traseira é suportada por um rolo auxiliar para levantar o cartão para alimentação de papel, e está equipado com duas bombas de sucção de 3 kW para aspirar o cartão e auxiliar na alimentação do papel. , o motor de alimentação de papel é de dois servomotores com uma potência de 1KW, garantindo assim a estabilidade da alimentação de papel, e o comprimento da alimentação de papel pode ser ajustado arbitrariamente.

7O motor principal na secção central é accionado por um motor de redução de 4 kW da Zhejiang Mitsubishi, controlado por um conversor de frequência,e também tem embreagem eletromagnética e transmissão de controlo de travões eletromagnéticosHá 3 conjuntos de cintas transportadoras em cada lado.

8 Parte de colagem: A parte do meio do rabo é fixada com partes quentes e frias.A largura da roda de revestimento de cola é de 10 mm e o intervalo médio é de 2 mmÉ possível dizer que é uma ligação dupla. Evite a abertura da cola e a explosão devido às mudanças sazonais quando apenas adesivo de fusão quente é usado para a ligação,e evitar que a cola de fusão quente estoure assim que a caixa de alimentos entrar no armazenamento frio.

9Parte de moldagem central: os lados esquerdo e direito são apertados por servomotores.A fixação usa parafusos de bola de baixa velocidade e deslizadores especiais para garantir a sensibilidade e precisão da fixaçãoTambém prolonga a sua vida útil e garante a forma exacta do cartão. , melhorando consideravelmente o rendimento das caixas.

10 Sistema de aquecimento da cola: A caixa de revestimento de cola de fusão a quente é feita de alumínio puro, que tem excelente condutividade térmica e reduz o tempo de fusão do bloco de cola.A parte superior é equipada com uma caixa de cola de alumínio aquecida de forma independenteA cola de fusão a quente flui automaticamente para a caixa de cola inferior, o que não afeta o trabalho e melhora a eficiência do trabalho.

11 Sistema de cola fria: A roda de borracha da caixa de revestimento de cola fria é feita de aço inoxidável e tem rolamentos resistentes à corrosão duplamente sellados, o que prolonga a sua vida útil.

12 Princípio de funcionamento

Coloque papelão em ambos os lados da secção de alimentação de papel. Digite o comprimento de alimentação de papel no ecrã, pressione o botão de alimentação de papel e iniciar a alimentação de papel.Os sensores fotoelétricos nas extremidades esquerda e direita detectam o cartão e recebem o sinalA partir daí, o defletor cai e o papel começa a ser enviado para a parte de dobra.Após atingir a parte de dobra, os lados esquerdo e direito começam a dobrar e alinhar, e então a roda de prensagem de papel cai, o deflector também cai, e o papelão é enviado para fora.

Voltagem: 380V 50HZ, trifásico, de 4 fios

Lista de distribuição elétrica
