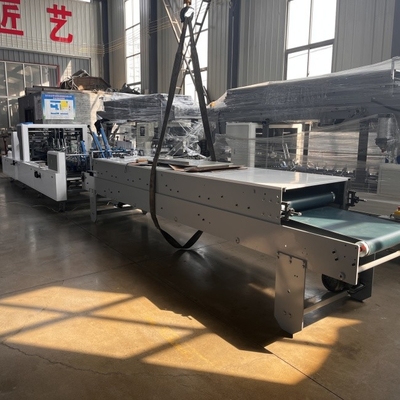

Gluer de pasta automático de alta velocidade de correção única com três métodos de contagem

Colector automático de pasta de caixa de alta velocidade de correcção únicaComTrês métodos de contagem

1Características da máquina e introdução de cada peça

1Equipamento geral:

a. A base da máquina é feita de uma placa de aço integral. A espessura do painel de parede principal é de 16 mm. Todos eles adotam tecnologia de corte a laser e foram submetidos a tratamento a frio e calor.Toda a máquina tem boa rigidez.

b. Toda a máquina adota um projeto modular, com selecção flexível de funções. Os módulos podem ser selecionados de acordo com os requisitos do tipo de caixa do cliente.

c. A transmissão da máquina adota a cadeia de joint venture sino-estrangeira, que tem alta velocidade, transmissão precisa e estável, ruído mínimo e longa vida útil.

d. A máquina tem uma boa estabilidade e a velocidade pode atingir 220 m/min

Departamento de alimentação de papel:

e. A secção de alimentação de papel adota um motor independente para alimentação de papel, tornando a alimentação de papel mais fácil e suave.

f.3 conjuntos de facas de alimentação de papel para satisfazer as necessidades de alimentação de papel de várias caixas de peso.

g. A trilha de vários níveis garante a verticalidade do cartão e garante que a alimentação de papel não seja distorcida. A estrutura única torna o ajuste do cartão fácil e conveniente.

h.A elevação pneumática da faca reduz o tempo de ajuste e de troca de caixa.

i. O dispositivo de vibração colabora com o motor para alimentar o papel de forma rápida, fácil, contínua e automática.

j. A correia de alimentação de papel adota uma correia transportadora de tendão de carne de bovino sem costura anular, que tem uma forte resistência ao desgaste.tornando-se muito conveniente e rápido para substituir a fita transportadora de alimentação de papel no período posterior.

2Cilindro de pasta inferior:

a. O cilindro inferior de pasta é montado com um à esquerda e um à direita, e podem ser equipadas rodas de borracha de espessura diferente de acordo com a largura da abertura da cola do tipo de caixa do cliente.

b. O cilindro de pasta é feito de aço inoxidável forte e durável.

ser controlada com precisão para garantir que a parte da cola funcione a alta velocidade.

3A parte dobrável:

a. Os lados esquerdo e direito completam a segunda dobra de 180 graus. A quarta dobra é de 180 graus completamente combinada.

b. A parte dobrável do sistema de correcção do diferencial, o projecto especial da parte dobrável da velocidade da correia transportadora esquerda e direita pode ser ajustado para assegurar o transporte em linha reta.Pode efetivamente reduzir o caso de caixas formando tesouras.

c. A correia de poleia da fila superior da peça dobrável está equipada com um dispositivo de potência para obter a diferença de velocidade entre as correias superior e inferior, resultando no deslizamento do cartão.

d. Equipado com um conjunto de facas dobráveis esquerda e direita.

Parte de transferência de pressão:

a. Contador fotoelétrico de papel automático, sistema de pulverização de água de dupla finalidade e dispositivo de detecção de rolha de papel.

b. As cintas superior e inferior são livremente telescópicas e convenientes de ajustar, tornando a embalagem de cada forma empilhada mais ordenadamente e suavemente ao entrar na parte transportadora.

c. Equipado com um dispositivo mecânico de batida, de modo a que não haja fenómenos de tesoura na produção de caixas expresso planas.E a transmissão mecânica tem as características de vida longa e estável.

5Parte transportadora:

a. O painel principal da parede da parte transportadora adota 12 mm e adota tecnologia de corte a laser, e é tratado por frio e quente, e a máquina tem boa rigidez.e o design de longa distância pode prolongar o tempo de ligação da caixa e melhorar a qualidade de ligação da caixa.

b. Regulação de pressão pneumática, fácil de ajustar, pode assegurar eficazmente a pressão uniforme do ajuste.

c. Interruptor automático e manual de dois modos com um clique, para se adaptar às necessidades de produção de vários tipos de caixas.

d. O projeto modular independente superior e inferior da parte transportadora pode mover-se relativamente para a frente e para trás para se adaptar a uma variedade de caixas de diferentes comprimentos.

Sistema elétrico:

a. A máquina é controlada por PLC, fácil de operar; PLC e tela sensível ao toque adotam a famosa marca chinesa Inwitten, estável e confiável, baixa taxa de falha.Toda a máquina adota conversor de multi-frequência, e o controlo é mais flexível e conveniente.

b.O motor de accionamento principal adota um motor de conversão de frequência, que tem as vantagens de poupança de energia e alta eficiência, ampla gama de ajustes de velocidade, arranque e travagem estáveis,Melhoria da eficiência da produção e redução dos custos de manutenção dos equipamentos mecânicos.

c. O layout do painel de controlo é razoável e cada módulo tem um painel de controlo.

d. O monitor LCD de 19 polegadas pode monitorizar o processo de produção da máquina no departamento de alimentação de papel, tornando mais conveniente para o capitão verificar todo o processo de operação.

Eu...Tecnical Especificação

Três métodos de contagem:

1Contador de interrupção de alimentação:

Após a sonda de indução completar a contagem, ele vai parar o motor de alimentação de papel para o tempo definido.

2. Contador da garrafa de ar ((marca de água):

Conectando a linha de ar

Adicione água pura

Utilize o interruptor da válvula solenoide para encher a conduta de ar com água.

Depois que a sonda de indução terminar de contar, o bico deixará uma marca de água no cartão.

2. Contador da garrafa de ar ((marca desalinhada):

Conectando a linha de ar

O cilindro de ar é normalmente mantido contraído. ((Se o cilindro permanecer estendido, troque as posições das duas linhas de ar.)

Depois que a sonda de indução terminar de contar, o bico deixará uma marca de água no cartão.

O cilindro de ar empurra o papelão para que o alinhamento do cartão ((O último no ciclo de contagem) esteja desalinhado.
