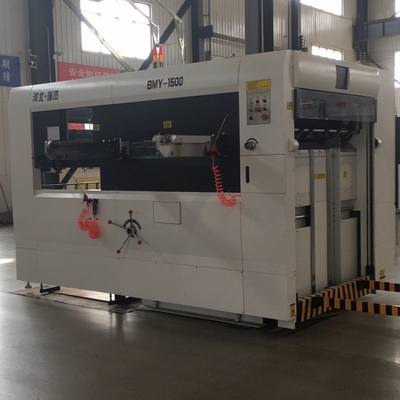

BMY-1500 Máquina semi-automática de corte e descascamento de matriz de alimentação manual para fabricação de caixa de cores

BMY-1500 Semi-Auto Morrer.Cortare CreasingMáquina

I. Introdução à máquina:

A Máquina de Corte e Criação de Matrizes Semi-Automática BMY-1500 é o principal equipamento para fazer caixas de cores, cartão e papel de marca registrada.

Nossa máquina equipada com a agarradora de alta intensidade dentes abertos, guia dianteiro balanço geral, guia de empurrão automático, estrutura de intervalo de alta precisão, placa de bloqueio pneumático, embreagem pneumática,Proteção contra sobrecarga e recolha automática de papel, torna a distância de alimentação do papel mais curta, posicionamento de precisão alta, corte da matriz estável, ordenança de coleta de papel, também pode fazer corte da matriz sem agarrador.

Eu...Eu.... Componentes e características:

1.Parte de alimentação de papel: papel pré-codificado, plataforma de alimentação de papel, banco pneumático.

Pre--Papel de código:O operador precisa colocar o papel processado no carrinho de papel pré-codificado,e colocar o carrinho de volta para a plataforma de alimentação de papel para continuar o próximo trabalho quando o papel define o limite inferior.

Plataforma de alimentação de papel:A distância do passo ascendente automático pode ser definida de acordo com a quantidade de papel, a operação é fácil e rápida.

Bancos pneumáticos:O operador fica na plataforma de trabalho, ajustando pneumaticamente a altura da máquina de acordo com a altura diferente do operador, fácil de operar, economizando tempo e esforço.

2.PosicionamentoParte: o front Guia, o ladoGuia.

Guia da frente:O guia lateral de balanço frontal geral tem um pequeno impacto na borda do papel, alta precisão de posicionamento,com quatro conjuntos de interruptor de fibra de precisão (marca Taiwan Riko) para verificar o papel no lugar e evitar desperdício de papel.

Guia lateral:Você pode escolher guia lateral com base em diferentes produtos, não é necessário substituir componentes, fácil e rápido para ajustar.

• Moagem por matrizesParteAplicação:s, corte por matrizesfolhaQuadro, aço de corte a moagemplaca, estrutura de transmissão, fundo do anfitriãoplataforma, a plataforma móvel e osuperiorplataforma, estrutura intermitente, freio de embreagem pneumática.

A pressão de corte pode regular o conjunto e também pode regular a borda da pinça frontal separadamente, o redutor manual é conveniente e economiza mão-de-obra.

Apertores:As garras são feitas de alta resistência de fundição de precisão de liga de alumínio duro, com boa rigidez, material leve, pequena inércia, alta resistência,pode transferir papel com precisão e suavidade em alta velocidade. Guia frontal exclusivo da pinça, duplo posicionamento de corte a óleo e curva de execução da cam, baixo ruído, alta precisão e durabilidade, a borda da pinça é de apenas 6 mm.

Quadro de folhas de corte a óleo:O duplo reforço do quadro da folha de corte por die adota bloqueio pneumático e trilho de guia de rolamento, alta segurança, fácil operação.Quadro de folhas de corte a moagem com placa de suspensão, faz uma placa posicionamento exato e forte, e pode ser reutilizado, pode efetivamente evitar o prolapso da placa de corte por impressão e separação.

Placas de aço de corte por pressão:A placa de aço 70CR processada por tratamento térmico especial, boa planície, alta dureza, longa vida útil.fácil e econômico.
Estrutura da transmissão:O novo projeto de transmissão faz com que o corte de precisão de alta velocidade.A ligação do buche do rolamento irá reduzir o espaço de movimento, evitar o impacto de engrenagem de minhoca e minhoca, alta pressão de corte, têm a função de alta pressão.Os 4 cantos da plataforma móvel é equipado com decompressão buffer primavera e reduzir o desgaste da máquina, torna a máquina mais estável.
Plataforma inferior, plataforma móvel e plataforma superior:Estes componentes-chave são feitos de areia fundida de resina de ferro dúctil de alta resistência, alta resistência à tração e boa resistência.
Estrutura intermitente:Usando alta precisão paralela ternary estrutura de indexação cam, curva cam é especialmente projetado, grande ângulo transversal, tomar a pinça correndo mais estável.
Freio de embreagem pneumático:Controle da transmissão do binário ajustando a pressão do ar, baixo ruído, bom desempenho de travagem.

4Parte de recolha de papel:Recolher papel de forma automática e quantitativa.

Papel de alinhamento para trás, papel de alinhamento para ladopara assegurar a alimentação automática de papel ordenada, a estrutura da máquina de recolha de papel é simples, operação rápida.três vezes mais rápido do que a operação manualO operador pode monitorizar o papel de alinhamento para trás na frente da máquina. O papel de alinhamento para trás é equipado com um interruptor de detecção dupla para monitorizar o papel em ordem.Ele também pode tomar amostras quando a máquina está funcionando.Ele irá alarmar automaticamente quando a recolha de papel chegar a ordem para lembrar o operador substituir a plataforma de recolha de papel.

Papel quantitativo:Pode definir o valor arbitrário de 10 para 9999, ele vai desligar automaticamente quando o papel atinge o valor definido.

5. Econtrolo elétricoParte:MAutor, PLC e interface homem-máquina, sistema de controlo electrónico, todos os tipos de dispositivos de protecção da segurança.

Motor:Com o motor de controle de velocidade stepless do inversor Fuji importado, faz o motor principal economizar energia, baixo ruído.O motor de redução de alimentação e coleta de papel escolher motor de desaceleração de travagem eletromagnética de Taiwan importado, com elevado desempenho de segurança, longa vida útil e baixo ruído de circulação.
PLC e interface homem-máquina:Display digital da velocidade de trabalho da máquina e estado, o motor principal é controlado por conversor de frequência, controle de velocidade stepless faz o funcionamento mais estável.Sistema de exibição de interface homem-máquina pode exibir todos os tipos de condições de trabalho, localização oportuna da falha e soluções propostas.
Sistema de controlo elétrico:Processo de controlo por microcomputador de controlo automático e detecção em tempo real da alimentação de papel, transmissão de papel, corte de matriz, recolha de papel.
Todos os tipos de dispositivos de protecção de segurança:Alarme de alarme quando ocorrem problemas, e desligar a máquina automaticamente para garantir a segurança humana.

6- Não.Sistema de abricação:Fsistema de lubrificação acelerado etemposistema de lubrificação.

Sistema de lubrificação forçada:A pressão do óleo e o ajuste da taxa de fluxo é conveniente, certifique-se de que o motor principal forneça óleo normalmente e não desligue a máquina quando estiver funcionando.
Sistema de lubrificação por tempo:Conectado com o controlador programável do anfitrião, faz o controle da função de lubrificação automaticamente.Cal também fazer lubrificação de óleo quantitativamente eO sistema de lubrificação de sincronização não só reduz o ruído da máquina, mas também garante que a máquina funcione de forma estável.

III.Parâmetros técnicos:

BMY-1500 Máquina semiautomática de corte por matrizes
