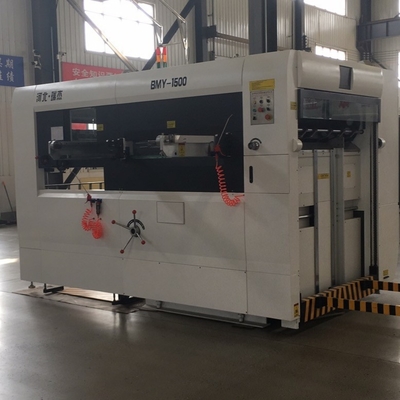

BMY-1500 Máquina semiautomática de corte e descascagem de cartão ondulado

BMY-1500 Semiautomático MorrerCortee vincosMáquina

I. Introdução à máquina:

A máquina semiautomática de corte e vinco BMY-1500 é o principal equipamento para fabricação de caixas coloridas, caixas de papelão e marcas de papel.

Nossa máquina é equipada com dentes abertos da pinça de alta intensidade, guia frontal de giro geral, guia de empurrar automático, estrutura de intervalo de alta precisão, placa de trava pneumática, embreagem pneumática, proteção contra sobrecarga e coleta automática de papel, torna a distância de alimentação de papel mais curta, precisão de posicionamento alta, corte e vinco estável, ordem de coleta de papel, também pode fazer corte e vinco sem pinça.

EUEU. Componentes e recursos:

1.Parte de alimentação de papel: Papel pré-código, plataforma de alimentação de papel, bancada pneumática.

Pré-papel de código:Ângulo deslizante do cilindro em alumínio, fácil e rápido de operar. O operador precisa colocar o papel processado no carrinho de papel pré-codificado e colocar o carrinho de volta na plataforma de alimentação de papel para continuar o próximo trabalho quando o papel atingir o limite inferior.

Plataforma de alimentação de papel:A distância automática do passo ascendente pode ser definida de acordo com a quantidade de papel, a operação é fácil e rápida. Com características de menor distância de alimentação e baixa intensidade de trabalho.

Banco pneumático:O operador fica na plataforma de trabalho, ajustando pneumático a altura da máquina de acordo com as diferentes alturas do operador, fácil de operar, economizando tempo e esforço.

• Posicionamentopapel: o ffrente guia, o ladoguia.

Guia frontal:A guia lateral oscilante frontal geral tem um pequeno impacto na borda do papel, alta precisão de posicionamento, com quatro conjuntos de interruptores de fibra de precisão (marca Taiwan Riko) para verificar o papel no lugar e evitar o desperdício de papel.

Guia lateral:Você pode escolher a guia lateral com base em diferentes produtos, sem necessidade de substituição de componentes, de ajuste fácil e rápido.

• Corte e vincopapel: pinçaé, corte e vincofolhaquadro, aço cortanteplaca, estrutura de transmissão, parte inferior do hostplataforma, a plataforma móvel e osuperiorplataforma, estrutura intermitente, freio de embreagem pneumático.

A pressão de corte e vinco pode regular globalmente e também pode regular a borda da pinça frontal separadamente, o redutor manual é conveniente e economiza trabalho.

Pinças:As garras são feitas de fundição de precisão de liga de alumínio duro de alta resistência, com boa rigidez, material leve, pequena inércia, alta resistência, podem transferir papel com precisão e suavidade em alta velocidade. Guia frontal da pinça exclusiva, posicionamento duplo de corte e curva de execução do came, baixo ruído, alta precisão e durabilidade, a borda da pinça tem apenas 6 mm.

Moldura de folha de corte:O reforço duplo da estrutura da folha de corte e vinco adota travamento pneumático e trilho guia de rolamento, alta segurança e fácil operação. Placa flutuante de liga de alumínio duro, estrutura da folha de corte e vinco com placa de suporte, faz um posicionamento da placa exatamente e forte, e pode ser reutilizado, pode prevenir eficazmente o prolapso e a ruptura da placa de corte.

Placa de aço de corte e vinco:A placa de aço 70CR processada por tratamento térmico especial, boa planicidade, alta dureza e longa vida útil. O sistema personalizado de edição de fumaça com almofada de ar faz com que a placa de aço seja empurrada para dentro e para fora, fácil e econômica.
Estrutura de transmissão:O novo design de transmissão torna o corte e vinco de precisão em alta velocidade. O acionamento principal adota engrenagem helicoidal e estrutura de biela de virabrequim projetada especializada, a conexão da bucha do rolamento reduzirá o espaço de movimento, evitará o impacto da engrenagem helicoidal e sem-fim, alta pressão de corte e vinco, terá a função de alta pressão. Os 4 cantos da plataforma móvel são equipados com mola amortecedora de descompressão e reduzem o desgaste da máquina, tornando a máquina funcionando mais estável.
Plataforma inferior hospedeira, plataforma móvel e plataforma superior:Esses componentes principais são feitos de fundição em areia de resina de ferro dúctil de alta resistência, alta resistência à tração e boa tenacidade.
Estrutura intermitente:Usando uma estrutura de indexação de came ternária paralela de alta precisão, a curva do came é especialmente projetada, grande ângulo transversal, faz com que a pinça funcione de forma mais estável.
Freio de embreagem pneumático:Controle o torque de transmissão ajustando a pressão do ar, baixo ruído e bom desempenho de frenagem. Desligamento automático da máquina quando a proteção contra sobrecarga da máquina para evitar acidentes.

4. Parte de coleta de papel:Coleta de papel de forma automática e quantitativa.

Papel de alinhamento traseiro, papel de alinhamento lateralpara garantir a alimentação automática de papel de maneira ordenada, a estrutura da máquina coletora de papel é de operação simples e rápida. Papel de alinhamento traseiro ajustado por elétrico, três vezes mais rápido que a operação manual, a operação é simples e conveniente. O operador pode monitorar o papel de alinhamento traseiro na frente da máquina. Ele também pode coletar amostras quando a máquina estiver em funcionamento. Ele irá alarmar automaticamente quando a coleta de papel atingir o pedido para lembrar o operador de substituir a plataforma de coleta de papel.

Artigo quantitativo:Pode definir o valor arbitrário de 10 a 9999, ele será desligado automaticamente quando o papel atingir o valor definido.

5. Econtrole elétricopapel:Mmotor, PLC e interface homem-máquina, sistema de controle eletrônico, todos os tipos de dispositivos de proteção de segurança.

Motor:Com motor de controle de velocidade contínuo do inversor Fuji importado, faz com que o motor principal economize energia e baixo ruído. O motor redutor de alimentação e coleta de papel escolhe o motor de desaceleração de frenagem eletromagnética importado de Taiwan, com alto desempenho de segurança, longa vida útil e baixo ruído de funcionamento.
PLC e interface homem-máquina:Exibe digitalmente a velocidade e o status de trabalho da máquina, o motor principal é controlado pelo conversor de frequência, o controle de velocidade contínuo torna o funcionamento mais estável. O sistema de exibição da interface homem-máquina pode exibir todos os tipos de condições de trabalho, localização de falhas em tempo hábil e soluções propostas.
Sistema de controle elétrico:Processo de controle por microcomputador de controle automático e detecção em tempo real desde alimentação de papel, transmissão de papel, corte e vinco, coleta de papel.
Todos os tipos de dispositivo de proteção de segurança:Alarme de buzina quando ocorrerem problemas e desligar a máquina automaticamente para garantir a segurança humana.

6. eusistema de lubrificação:Fsistema de lubrificação forçada etemposistema de lubrificação.

Sistema de lubrificação forçada:O ajuste da pressão do óleo e da taxa de fluxo é conveniente, certifique-se de que o óleo da unidade principal forneça normalmente e não desligue a máquina durante o funcionamento.
Sistema de lubrificação de temporização:Conectado ao controlador programável do host, faz o controle da função de lubrificação automaticamente. Corrente de transmissão lubrificada por escova de óleo e possui proteção de óleo para manter a limpeza da máquina, cal também faz lubrificação com óleo quantitativamente e tempo, evitando danos à máquina por falta de alimentação manual. O sistema de lubrificação de sincronização não apenas reduz o ruído da máquina, mas também garante que a máquina funcione de forma estável.

III.Parâmetros técnicos:

Máquina de vinco e corte semiautomática BMY-1500

4. Principais peças, materiais e disposição do aparelho:

Somos fabricantes profissionais de máquinas de papelão no norte da China e temos a tecnologia perfeita para desenvolver design de acordo com as necessidades de nossos clientes. A máquina Ruijie tem o sistema de garantia de qualidade perfeito, e nossos engenheiros têm uma vasta experiência em instalação, também podem fornecer serviços profissionais para nossos clientes em todo o mundo.

Nossas máquinas foram exportadas para mais de vinte países diferentes, como Ucrânia, Rússia, México, Alemanha...

Cooperaremos sinceramente com todos os clientes e forneceremos o nosso melhor serviço.

Nossa empresa

Embalagem do produto

PERGUNTAS FREQUENTES:
Q1: Como é a garantia da máquina?
R: Período de garantia: 12 meses a partir da data de envio da máquina. A garantia não será válida se a máquina estiver sujeita a uso indevido ou danos acidentais ou erro do operador. Durante o período válido, forneceremos peças de reposição. Se você tiver alguma outra dúvida, entre em contato conosco e responderemos através de fotos e vídeos do produto para deixar todos os detalhes claros.
Q2: Que tal o serviço pós-venda?
R: 1) TM online 24 horas, também contato por e-mail, skype, wechat, whatsapp, etc.
2) Para resolver os problemas com vídeos/fotos.
3) Garantia de um ano para troca de peças de reposição.
Q3: O pagamento é seguro para mim, já que somos a primeira cooperação?
R: Podemos fazer a garantia comercial, o que garantirá o recebimento de seus produtos, também aceitamos outras formas de pagamento seguras que você desejar.
Q4: Qual é a quantidade mínima de pedido, você pode me enviar amostras?
R: Nossa quantidade mínima é de 1 conjunto, pois nosso produto é um equipamento de máquinas, é difícil enviar amostras, se você tiver alguma dúvida sobre os produtos, não hesite em nos contatar para mais detalhes, teremos o maior prazer em lhe fornecer mais informações, como especificações, vídeo, etc.
