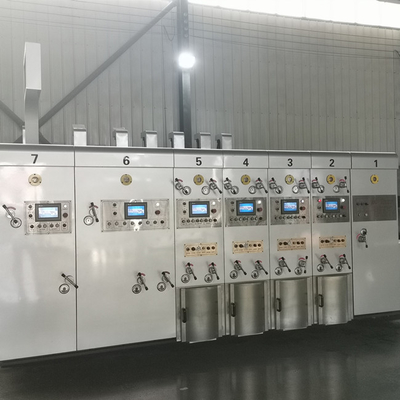

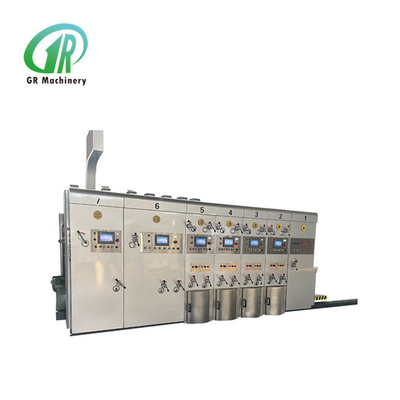

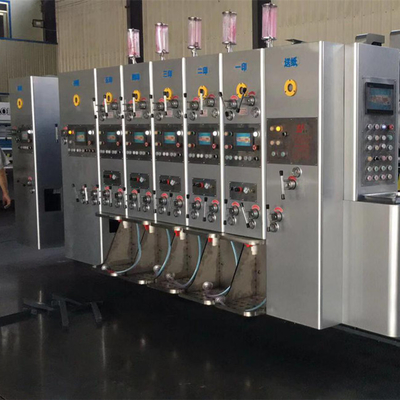

Máquina de impressão ondulada automatizada de Flexo da caixa de 4 cores que entalha cortar

Máquina de impressão corrugada 4 cores automática de Flexo da caixa que entalha cortar

Descrição do produto:

Peça do alimentador:

1. Alimentador da borda de ataque:
1) Tipo sistema de alimentação de quatro rodas das fileiras da borda de ataque, operação fácil, elevada precisão.
2) As rodas da borda de ataque adotam o tipo de Taiwan, desgaste durável de Maxdura - resistente.
3) 7.5kw fã, alimentação de papel auxiliar da sução do ar, de acordo com o grau de dobra da placa, volume de ar ajustável para assegurar a alimentação de papel lisa. Controle de frequência variável o volume de ar.
4) As posições dos defletores esquerdos e direitos são reguladas eletricamente pela haste do parafuso, que é conveniente e rápida de ajustar. A posição do afastamento superior e mais baixo do defletor dianteiro é ajustada manualmente separadamente.
5) Com a função de alimentação da faixa clara, escolha a função de alimentação da faixa clara de acordo com as necessidades de assegurar o processamento da grande placa do tamanho. O levantamento e deixar cair de papel do papel adotam o cilindro para empurrar rapidamente a ação e para salvar o esforço.
6) O computador central adota a conversão de frequência controla o começo da máquina, corridas lisamente, e pode salvar 30% da energia.
7) Equipou o interruptor de controle do bloqueio que é conectado com a unidade cortando, para realizar a parada urgente, para pará-la de alimentar ou recomeçá-la alimentar, movimento dianteiro e reverso, movimento da fase de cada unidade, e operação mais humanizada.
8) O quadro de papel traseiro pode controle elétrico o movimento de posição, acelera o ajuste.
9) Dispositivo da remoção de poeira: equipado com o fã de alta qualidade da remoção da escova e de poeira 4kw, pode remover as impurezas na superfície imprimindo do cartão em grandes quantidades e melhorar a qualidade imprimindo.
10) Ajuste manual da posição traseira do defletor.
11) Contador da alimentação de papel, grupo e quantidade da produção da exposição.

2 . Separação e combinação da unidade.
1) A separação elétrica da unidade de controle e a combinação com um alarme, e o alarme serão soados continuamente durante a viagem movente assegurar a segurança dos operadores.
2) O eixo de transmissão é equipado com uma embreagem de segurança para evitar dano da máquina devido ao misoperation (quando a máquina não é travada, o computador central não pode começar a operação).
3) Dispositivo pneumático do bloqueio.
4) Dispositivo de proteção do começo do motor do anfitrião.
3. Rolete de alimentação de papel
1)O diâmetro exterior é 155mm.
2)Tubo de aço sem emenda, revestido com a borracha desgaste-resistente, e correção equilibrada.
3)O diâmetro do rolo de gravação de alimentação mais baixo é 155mm, e chapeamento de cromo.
4)O afastamento dos roletes de alimentação de papel é ajustado manualmente pelo corpo de travamento automático da engrenagem de sem-fim do dobro-polo, e o afastamento é ajustado pela engrenagem excêntrica, identificada por meio de escala.
4. Automóvel de volta ao dispositivo zero
1) A unidade da alimentação, unidade de impressão é restaurada automaticamente a zero.
2) Geralmente, a caixa é equipada com o dispositivo de fixação no ponto zero automático, que pode ser ajustado à posição correta por duas partes de cartão imprimindo de teste, para reduzir o desperdício do cartão.


Unidade de impressão

1. Rolo de impressão
1) O diâmetro exterior de 410mm.
2) Material de placa de aço, moedura de superfície, chapeamento de cromo duro.
3) Correção do equilíbrio, operação lisa.
4) A roda de catraca fixou o rolo que instalam a placa imprimindo.
5) O sulco inteiro da placa do formato, apropriado para a versão de suspensão de 9mm aplicar-se-á.
6) Carregue e descarregue a placa imprimindo, faça voltas positivas e negativas pelo interruptor de pé elétrico.
7) Ajuste manual transversal do rolo de impressão, a escala de 2-5mm.
2. Imprimir pressionando o rolo
1) O diâmetro externo é 175mm.
2) Moedura de superfície da tubulação de aço, chapeamento de cromo duro.
3) Correção do equilíbrio, operação lisa.
4) A diferença do rolo da máquina impressora é ajustada manualmente pelo corpo de travamento automático da engrenagem de sem-fim do dobro-polo, e a diferença é ajustada pela engrenagem excêntrica, identificada por meio de escala.
3. Anilox de aço (feito pela empresa de Haili da província de Jiangsu)
1) O diâmetro exterior de 215mm.
2) A superfície da tubulação de aço adota o processo avançado do chapeamento de cromo, que é duro, liso e desgaste-resistente.
3) O ponto é consistente e a tinta é mesmo.
4) Estenda a vida útil da placa de impressão e do rolo de borracha.
5) o volute de travamento automático do Dobro-polo é adotado para ajustar manualmente o afastamento do rolo do anilox, e a luva de aço excêntrica é usada para ajustar o afastamento, e a escala é marcada.
4. Rolo de borracha
1) O diâmetro exterior é 205mm. (feito pelo chunfeng do jizhou.)
2) A superfície do tubo de aço é coberta com a borracha desgaste-resistente.
3) Moedura especial no rolo de borracha, bom efeito de transferência da tinta.
4) O corpo de travamento automático da engrenagem de sem-fim do polo dobro é adotado para ajustar manualmente o afastamento entre o anilox e o rolo de borracha, e a engrenagem excêntrica é usada para ajustar o afastamento, e a escala é marcada.
5. Rolo de guiamento do papel superior e mais baixo
1) Rolo superior: diâmetro exterior 86mm, tubulação sem emenda, com as quatro rodas de papel.
2) Mais baixo rolo: diâmetro exterior 155mm, tubulação de aço sem emenda, moedura de superfície, chapeamento de cromo duro.
3) O afastamento dos roletes de alimentação de papel é ajustado manualmente pelo corpo de travamento automático da engrenagem de sem-fim do dobro-polo, e o afastamento é ajustado pela engrenagem excêntrica, identificada por meio de escala.
6. Dispositivo de ajuste da fase
1) Estrutura da engrenagem planetária.
2) A fase imprimindo adota um ajuste digital elétrico de 360 graus do microcomputador do LCD. (ajustável para a operação e a parada).
3) Posição lateral manual, distância ajustável de +/-5mm.
4) O rolo da placa imprimindo adota o microcomputador do LCD para ajustar a fase, que pode restaurar para zerar rapidamente e ajustar a placa com elevada precisão.
7. Sistema de reciclagem da tinta
1) Bomba de diafragma pneumática, fonte estável da tinta, operação e manutenção fácil.
2) Tela de filtro da tinta, impurezas do filtro.
8. Imprimindo o dispositivo do reparo da fase
1) Mecanismo pneumático do freio.
2) Quando as unidades são separadas ou em processo do ajuste da fase, o mecanismo do freio restringe a rotação da máquina, mantém o ponto fixo da posição original da engrenagem.


Entalhando a unidade (ajuste completo do computador)

1. O tela táctil do computador é adotado
Através do PLC e do codificador giratório, a detecção e o ajuste automáticos podem ser feitos. As ordens do armazenamento podem ser invocadas.
2. Ajuste completo do computador
Além do que a utilização do tela táctil do computador, ajuste a altura axial do sentido e da caixa de cada assento do cortador através do PLC e do codificador giratório. Os botões do controle elétrico podem igualmente ser usados para ajustar o sentido axial de cada assento do cortador e a altura da caixa.
3. Entalhando o ajuste da fase
1) Entalhando o ajuste da fase adota um ajuste digital elétrico de 360 ° do controland da conversão de frequência da tela do toque do PLC (o movimento e para todo pode ser ajustado).
2) Dispositivo do ajuste zero da fase para assegurar a posição consistente do entalhe.
4. seção Pre-vincando
1) Pre-vincando o diâmetro 110mm do eixo, adote a tubulação de aço sem emenda de alta qualidade. Moedura de superfície, correção do equilíbrio dinâmico, chapeamento de cromo duro, rotação lisa.
2) A roda pre-vincando adota tecnologia avançada para melhorar a grande roda pre-vincando, de modo que o cartão não se quebre quando vinco a linha.
5. Seção vincando da roda
1) O diâmetro do rolo vincando é 124mm, e a tubulação de aço sem emenda de alta qualidade é adotada. Moedura de superfície, correção do equilíbrio dinâmico, chapeamento de cromo duro, rotação lisa.
2) A roda vincando adota tecnologia avançada. A roda superior é feita da colagem e de sulcos altos da resina da dureza no meio. Ao passar a placa synchronously com a roda mais baixa, a linha da placa não corre longe da inclinação.
3) A posição axial da roda vincando, da roda pre-vincando e do disco de entalho do cortador é ajustada automaticamente synchronously através do parafuso da bola da precisão.
4) O ajuste mais baixo do rolo da roda vincando, do rolo pre-vincando, e de entalhar a lâmina, estrutura ajustável da luva da excentricidade é adotado para fazer o estojo compacto da estrutura, fácil ajustar e o posicionamento exato;
5) O ajuste mais baixo do afastamento do rolo da roda vincando, o rolo pre-vincando, e o entalho da lâmina são ajustados manualmente pelo corpo de travamento automático da roda de sem-fim do dobro-polo, e o afastamento é ajustado pela engrenagem excêntrica e identificado por meio de escala.
6. Pre-vincando, cortando e entalhando o assento da lâmina
1) O diâmetro superior do rolo do entalho é 156mm, tubo de aço sem emenda, os dois tempos da moedura, o chapeamento de cromo duro de superfície, movendo-se lisamente.
2) O diâmetro mais baixo do rolo do entalho é 156mm, tubo de aço sem emenda, os dois tempos da moedura, o chapeamento de cromo duro de superfície, movendo-se lisamente.
3) Fazer à máquina da precisão do disco de entalho superior da lâmina.
4) Ajuste elétrico da posição axial síncrono da parte superior e para abaixar o entalho de discos da lâmina, da roda vincando, do disco de corte da faca e da roda pre-vincando.
5) As únicas lâminas eixo-dobro que entalham, o ajuste de altura da caixa adotam a estrutura de controle elétrica do dente interno, de modo que o óleo de lubrificação não seja fácil contaminar a caixa. E o ajuste de altura da caixa tem o dispositivo de proteção eletrônico da colisão, não danificará a máquina.
6) O mecanismo transversal da placa de guia adota o projeto da combinação do parafuso da bola da precisão e da linha central ótica linear, com movimento flexível e posicionamento exato.
7. Mecanismo do ajuste da fase do entalhe
1) Estrutura da engrenagem planetária.
2) Entalhar a fase é controlado pelo computador e pelo ° 360 digital elétrico ajustados (o movimento e para todo pode ser ajustado).
8. Opere & controle o interruptor
O painel de controle é equipado com uma tela de toque de 6 polegadas, que faça fácil ajustar o tamanho do entalho.

Parâmetro técnico:

Nossa empresa

Empacotamento do produto

FAQ:
Q1: Como é a garantia da máquina?
: Período de garantia: 12 meses da data de envio da máquina. A garantia será inválida se assunto da máquina a empregar mal ou erro acidental de dano ou de operador. Durante o tempo válido, nós forneceremos peças sobresselentes. Se você tem quaisquer outras perguntas, contacte-nos amavelmente e nós respondê-lo-emos através das fotos e dos vídeos do produto para fazer claramente cada detalhe.
Q2: Como sobre o serviço da após-venda?
: 1) TM em linha 24 horas, também contato pelo e-mail, skype, wechat, whatsapp, etc.
2) Para resolver os problemas com vídeos/imagens.
3) Uma garantia do ano para peças sobresselentes muda.
Q3: É seguro no pagamento para mim porque nós somos a primeira cooperação?
: Nós podemos fazer a segurança de comércio em Alibaba, que garantirá seus produtos que recebem, nós igualmente aceitamos a outra maneira segura do pagamento enquanto você quer.
Q4: Que é sua quantidade de ordem mínima, pode você me enviar amostras?
: Nossa quantidade mínima é 1 ajustado, como nosso produto é equipamento da maquinaria, ele é difícil enviá-lo que as amostras, se você tem quaisquer perguntas sobre os produtos, sentem por favor livres contactar-nos para mais detalhe, nós estão contentes de fornecer-lhe mais informação tal como especificações, vídeo, etc.
