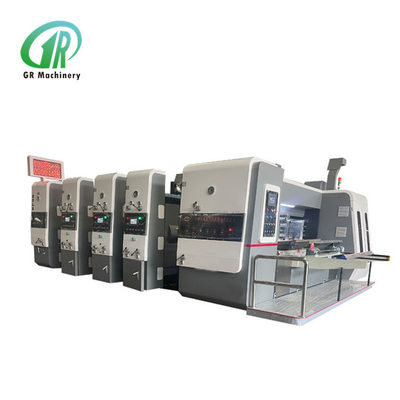

Máquina de impressão ondulada de Flexo da caixa de 4 cores com entalho de 250pcs/min cortando

Máquina de impressão flexográfica de cartão ondulado de 4 cores com corte a molas

Descrição do produto:

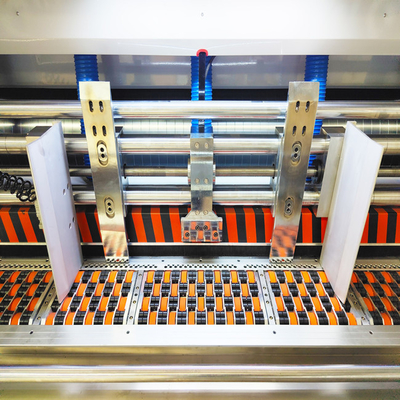

Parte de alimentação:

1. Alimentação da borda de chumbo:
1) Quatro fileiras de rodas tipo sistema de alimentação de borda de chumbo, fácil operação, alta precisão.
2) As rodas da borda de chumbo adotam a marca Maxdura de Taiwan, resistentes ao desgaste.
3) Ventilador de 7,5 kW, alimentação de papel auxiliar de sucção de ar, de acordo com o grau de flexão da placa, volume de ar ajustável para garantir uma alimentação suave do papel.
4) As posições dos defletores esquerdo e direito são reguladas eletricamente pela vara de parafuso, que é conveniente e rápida de ajustar.A posição do espaço livre superior e inferior do deflector dianteiro é regulada manualmente separadamente.
5) Com a função de alimentação de salto, escolha a função de alimentação de salto de acordo com as necessidades para garantir o processamento de placas de grande porte.Levantamento de papel e papel cair adotar cilindro para empurrar a ação rapidamente e economizar esforço.
6) A máquina anfitriã adota o controlo de conversão de frequência. A máquina arranca, funciona sem problemas e pode poupar 30% de energia.
7) Equipado com o interruptor de controlo de bloqueio que está ligado com a unidade de corte da matriz, para realizar a parada urgente, parar de alimentar ou retomar a alimentação, corrida para a frente e para trás, corrida de fase de cada unidade,e operação mais humanizada.
8) O quadro de papel traseiro pode controlar eletricamente o movimento da posição, acelerar o ajuste.
9) Dispositivo de remoção de poeira: equipado com um pincel de alta qualidade e um ventilador de remoção de poeira de 4 kW, pode remover impurezas na superfície de impressão de papelão em grandes quantidades e melhorar a qualidade da impressão.
10) Ajuste manual da posição do defletor traseiro.
11) Contagem de produção do contador de alimentação de papel, do conjunto e do display.

2. Separação e combinação de unidades.
1) Separação e combinação da unidade de controlo elétrica com um alarme e o alarme soará continuamente durante a viagem em movimento para assegurar a segurança dos operadores.
2) O eixo de transmissão está equipado com uma embreagem de segurança para evitar danos da máquina devido a uma má operação (quando a máquina não estiver bloqueada, a máquina anfitriã não pode iniciar a operação).
3) Dispositivo de bloqueio pneumático.
4) Dispositivo de protecção contra arranque do motor hospedeiro.
3Rolante de alimentação de papel
1) O diâmetro exterior é de 155 mm.
2) Tubo de aço sem costura, revestido com borracha resistente ao desgaste e correção equilibrada.
3) O diâmetro do rolo de embelezamento de alimentação inferior é de 155 mm e cromado.
4) O espaço livre dos rolos de alimentação de papel é ajustado manualmente por um corpo de engrenagem de verme de bloqueio automático de dois polos e o espaço livre é ajustado por um engrenagem excêntrica, marcada com uma balança.
4- Auto volta ao zero.
1) A unidade de alimentação, unidade de impressão são automaticamente reiniciados para zero.
2) Em geral, a embalagem é equipada com um dispositivo de zero automático, que pode ser ajustado para a posição correta por duas peças de papelão de impressão de ensaio, para reduzir o desperdício de papelão.

Unidade de impressão:
1Rolhas de impressão
1) O diâmetro exterior de 410 mm.
2) Material de chapa de aço, moagem de superfície, cromagem dura.
3) Correcção do equilíbrio, funcionamento suave.
4) Rolamento fixo de roda de trinco que instala a placa de impressão.
5) É aplicável a ranhura de placa de formato completo, adequada para a versão suspensa de 9 mm.
6) Carregar e descarregar a placa de impressão, fazer voltas positivas e negativas por interruptor de pé elétrico.
7) Ajuste manual transversal do rolo de impressão, com uma amplitude de 2-5 mm.
1. Rolante de prensagem de impressão
1) O diâmetro exterior é de 175 mm.
2) Moagem da superfície dos tubos de aço, cromagem dura.
3) Correcção do equilíbrio, funcionamento suave.
4) A lacuna do rolo da imprensa é regulada manualmente por um corpo de engrenagem de verme de bloqueio automático de dois polos e a lacuna é regulada por um engrenagem excêntrica, marcada com uma balança.
2Anilox de aço (fabricado pela empresa Haili da província de Jiangsu)
1) O diâmetro exterior é de 215 mm.
2) A superfície do tubo de aço adota um processo avançado de cromagem, que é duro, liso e resistente ao desgaste.
3) O ponto é consistente e a tinta é uniforme.
4) Prolongar a vida útil da placa de impressão e do rolo de borracha.
5) É adotado um volute de bloqueio automático de dois polos para ajustar manualmente a distância entre os rolos de anilox, e é utilizada uma manga de aço excêntrica para ajustar a distância, e a balança é marcada.
3Rolhas de borracha
1) O diâmetro exterior é de 205 mm.
2) A superfície do tubo de aço é revestida com borracha resistente ao desgaste.
3) Moagem especial em rolos de borracha, bom efeito de transferência de tinta.
4) O corpo de engrenagem de verme de bloqueio automático de pólo duplo é adotado para ajustar manualmente a distância entre o anilox e o rolo de borracha, e a engrenagem excêntrica é usada para ajustar a distância e a balança é marcada.
4Rolante de papel de orientação superior e inferior
1) Rolante superior: diâmetro exterior de 86 mm, tubo sem costura, com quatro rodas de papel.
2) Rolo inferior: diâmetro exterior 155 mm, tubo de aço sem costura, rectificação superficial, cromagem dura.
3) O espaço livre dos rolos de alimentação de papel é ajustado manualmente por um corpo de engrenagem de verme de bloqueio automático de dois polos e o espaço livre é ajustado por um engrenagem excêntrica, marcada com uma balança.
5Dispositivo de regulação de fase
1) Estrutura do engrenagem planetária.
2) A fase de impressão adota um microcomputador LCD com ajuste digital eléctrico a 360 graus.
3) Posição lateral manual, distância ajustável de +/-5 mm.
4) O rolo de placa de impressão adota um microcomputador LCD para ajustar a fase, que pode ser reiniciado para zero e ajustar a placa rapidamente com alta precisão.
6Sistema de reciclagem de tinta
1) Bomba de diafragma pneumática, fornecimento estável de tinta, fácil operação e manutenção.
2) Filtros de tinta, impurezas de filtragem.
7Dispositivo de fixação da fase de impressão
1) Mecanismo de travagem pneumático.
2) Quando as unidades estão separadas ou no processo de regulação de fase, o mecanismo de travagem restringe a rotação da máquina, mantendo o ponto fixo da posição original da engrenagem.

Unidade de inserção (ajuste completo por computador):
1. Computador touch screen é adotado
Através do PLC e do codificador rotativo, a detecção e o ajuste automáticos podem ser feitos.
2- Ajuste completo do computador.
Para além da utilização do ecrã táctil do computador, ajuste a direcção axial e a altura da caixa de cada assento do cortador através de um PLC e de um codificador rotativo.Botões de controle elétricos também podem ser usados para ajustar a direção axial de cada assento de cortador e a altura da caixa.
3Ajuste da fase de esgotamento
1) O ajuste da fase de travas adota o controlo de conversão de frequência do ecrã táctil PLC e o ajuste digital eléctrico a 360° (podem ser ajustados o movimento e a parada).
2) Dispositivo de regulação da fase zero para assegurar uma posição constante do espaço.
4Secção pré-crescente
1) Diâmetro do eixo de pré-aumento 110mm, adotar tubo de aço sem costura de alta qualidade.
2) A roda de pré-crescimento adota tecnologia avançada para melhorar a grande roda de pré-crescimento, de modo que o papelão não será quebrado ao dobrar a linha.
5. Secção da roda de enrolamento
1) O diâmetro do rolo de enrolamento é de 124 mm e é adotado um tubo de aço sem costura de alta qualidade.
2) A roda de enrolamento adota tecnologia avançada. A roda superior é feita de cola de resina de alta dureza e ranhuras no meio.a linha da placa não foge da inclinação.
3) A posição axial da roda de enrolamento, da roda de pré-enrolamento e do disco de corte de ranhuras é automaticamente ajustada de forma síncrona através do parafuso de esferas de precisão.
4) O ajuste do rolo inferior da roda de enrolamento, o rolo de pré-enrolamento e a lâmina de ranhura, a estrutura de manga de excentricidade ajustável é adotada para tornar a estrutura compacta,fácil de ajustar e posicionamento preciso;
5) O ajuste da distância entre os rolamentos inferiores da roda de enrolamento, do rolamento de pré-enrolamento e da lâmina de enrolamento são ajustados manualmente pelo corpo da roda de verme de bloqueio automático de dois polos,e a distância é ajustada por engrenagem excêntrica e marcada com escala.
6. Pre-crescimento, corte e inserção do assento da lâmina
1) O diâmetro do rolo superior da ranhura é de 156 mm, tubo de aço sem costura, as duas vezes de moagem, a superfície de cromo duro, movendo-se suavemente.
2) O diâmetro inferior do rolo de ranhuras é de 156 mm, tubo de aço sem costura, duas vezes de moagem, a superfície de cromo duro, movendo-se suavemente.
3) Usinagem de precisão do disco da lâmina de abertura superior.
4) Ajuste eléctrico da posição axial síncrona dos discos superiores e inferiores das lâminas, da roda de dobragem, do disco da faca de corte e da roda de pré-dobragem.
5) Slotting de lâmina de eixo único-dobro, o ajuste de altura da caixa adota a estrutura de controle elétrico do dente interno, de modo que o óleo lubrificante não é fácil de contaminar a embalagem.E o ajuste de altura da caixa tem um dispositivo eletrônico de protecção contra colisões, não danificará a máquina.
6) O mecanismo de travessia da placa de guia adota o desenho combinado de parafuso de esfera de precisão e eixo óptico linear, com movimento flexível e posicionamento preciso.
7Mecanismo de regulação da fase do slot
1) Estrutura do engrenagem planetária.
2) A fase de desligamento é controlada por computador e é regulada por 360° numérica e elétrica (podem ser regulados o movimento e a parada).
8. Interruptor de operação e controlo
O painel de controle está equipado com um ecrã táctil de 6 polegadas, o que facilita o ajuste do tamanho da ranhura.

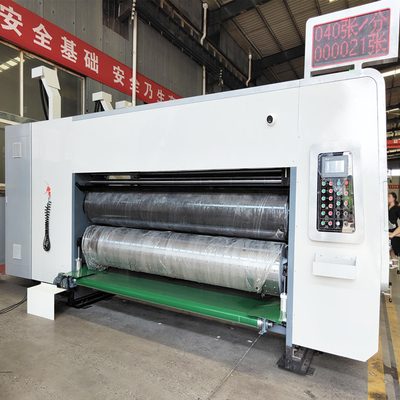

Unidade de corte por matriz:
1. Rodas de engrenagem
1) O diâmetro do rolo é de 110 mm tubo de aço sem costura, através de duas vezes de moagem, a superfície de cromo duro, movendo-se suavemente.
2) O espaço livre das rodas de enrolamento é ajustado manualmente por um corpo de engrenagem de verme de bloqueio automático de dois polos e o espaço livre é ajustado por um engrenagem excêntrica, marcada com uma balança.
1Rolos de corte a moagem
1) O diâmetro do rolo inferior de corte por die é de rolo de corte por die padrão de 360 mm, que é feito de fundição centrífuga de aço ligado com moagem de alta precisão.É equipado com fixação de fixação de ranhuras.
2) O diâmetro do rolo da esteira de borracha é de 388,9 mm, acabamento em aço de alta qualidade 45 #, correção de equilíbrio, cromagem dura.O tapete de borracha adota a marca Depair da Alemanha - manga de borracha de poliuretano resistente com incisão lisa, instalação conveniente e mais de 8 milhões de vezes de corte. rolos de esteira de borracha adotar dispositivos de movimento mecânico, cada faca irá cortar em diferentes posições,Prolongar eficazmente a vida útil do tapete de borracha, a distância de movimento é de 30 mm, dispositivo de compensação automática de velocidade linear, fazer o corte da matriz de corte de loop infinito sem fim trabalhar na direção da circunferência, para fazer o desgaste do tapete de borracha mais uniforme.quando o diâmetro do rolo macio mudar, compensação automática de rastreamento, sem ajuste manual, garantir que o tamanho de cada lote de caixas de papelão de corte a borracha para completamente consistente,e o dispositivo de separação dos rolos de corte a óleo é equipado com um cilindro, quando não se alimenta de papelão e de marcha lenta, os dois rolos superior e inferior serão separáveis, reduzindo o desgaste do tapete de borracha e da lâmina.A vida útil do módulo de esteira e lâminas de borracha é muito prolongada.
3) Mecanismo automático de moagem de rolos de borracha, reparação e polir o tapete de borracha desgastado várias vezes.A lâmpada de alarme continua a piscar quando o rolo de borracha é reparado.
4) Sistema de limpeza: o eixo de relevo da frente e da traseira é pressionado para a correia através do motor de desaceleração e os resíduos de papel são completamente removidos,para que a máquina não seja afetada pelo acúmulo de resíduos de papelA eficiência do trabalho é muito melhorada.
2Estrutura de regulação de fase dos rolos de corte a óleo
1) Estrutura do engrenagem planetária.
2) A fase de corte da matriz adota um microcomputador LCD com ajuste digital eléctrico a 360 graus.

Parâmetro tecnológico:

1. Engrenagem de transmissão
1) Forja de 40Cr de aço ligado de alta qualidade, através de temperação, apagamento de alta frequência, moagem de dentes e outros processos, para melhorar a vida útil da engrenagem.
2) Sexta precisão de nível, operação suave, baixo ruído, dureza HRC55-60, longa vida útil e pequeno desgaste, o que pode garantir a precisão dos conjuntos de cores de impressão inalterados por um longo tempo.
2. Wallboard: o material é ferro fundido HT250 de alta qualidade com uma espessura de parede de 60 mm. É fabricado e processado por um grande centro de processamento com alta precisão.

Parâmetro técnico:

A nossa empresa

Embalagem do produto

Perguntas frequentes:
Q1: Como é a garantia da máquina?
R: Período de garantia: 12 meses a contar da data de expedição da máquina. A garantia não será válida se a máquina estiver sujeita a mau uso ou dano acidental ou erro do operador.Vamos fornecer peças de reposição.Se você tiver quaisquer outras perguntas, entre em contato conosco e nós responderemos através de fotos e vídeos do produto para tornar cada detalhe claro.
Q2: Que tal o serviço pós-venda?
R: 1) TM online 24 horas, também contato por e-mail, skype, wechat, whatsapp, etc.
2) Resolver os problemas com vídeos/imagens.
3) Garantia de um ano para troca de peças sobressalentes.
Q3: É seguro no pagamento para mim como somos a primeira cooperação?
R: Podemos fazer a garantia comercial, que garantirá que seus produtos recebam, também aceitamos outras formas de pagamento seguras como você quiser.
Q4: Qual é a sua quantidade mínima de encomenda, você pode me enviar amostras?
A: Nossa quantidade mínima é 1 conjunto, como nosso produto é equipamento de máquinas, é difícil enviar-lhe amostras, se você tiver alguma pergunta sobre os produtos,Por favor, sinta-se à vontade para nos contactar para mais detalhes, teremos o prazer de lhe fornecer mais informações, tais como especificações, vídeo, etc.
