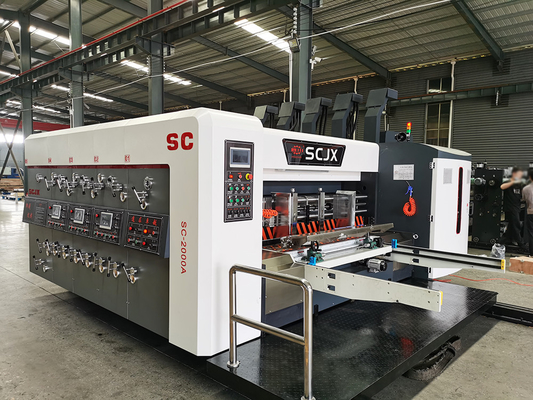

O entalho da impressão do tipo SC1628 Flexo de Gerun e o dado Cuting fazem à máquina a estabilidade alta

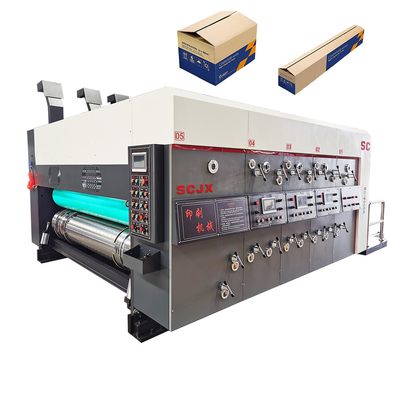

SC1628 corrugou a caixa Flexo que imprime entalhando a máquina de Diecuting

Ⅰ. Unidade de alimentação:

1. A alimentação de papel adota a tecnologia a mais avançada da alimentação de papel da vanguarda da província de Taiwan, e o material do eixo da roda da alimentação de papel é carregar de aço.

2. O painel de controle é equipado com um tela táctil de uma cor de 7 polegadas com relação homem-máquina, que pode realizar a operação de uma comunicação entre a seção da alimentação de papel, imprimir a seção, entalhar a seção e cortar a seção, e pode controlar e indicar a operação atual da fase, velocidade inteira da máquina, contando e parando, atraso de levantamento da placa, ajuste do sistema como o ajuste da velocidade constante do fã da remoção do fã e de poeira da adsorção, tempo do alinhamento, continuidade e separação, e controle elétrico homem-máquina do diálogo ou o manual de sistemas operacionais duplos de cada seção, com a velocidade rápida do ajuste e a operação segura e simples.

3. O fã da sução ajuda à alimentação de papel, o volume de ar pode ser ajustado em cada seção de acordo com o tamanho do cartão, e o motor é um motor verificável do conversor de frequência, que reduza o consumo de potência e salvar o custo. O fã da remoção de poeira é um motor verificável poderoso do conversor de frequência equipado com as escovas múltiplas da remoção de poeira para remover as impurezas na superfície do cartão e para melhorar a qualidade imprimindo.

4. Tomando a vanguarda do cartão como a avaliação de desempenho de posicionamento, a influência do erro de comprimento do cartão é reduzida extremamente. Quando o cartão é enviado à polia, a velocidade é a mesma que aquela da polia, e a precisão da passagem não será afetada pela diferença da velocidade.

5. Os calibres da parada esquerda e direita do cartão para adotar a distância elétrica do ajuste, que pode eletricamente ser dividida com o contrato esquerdo e direito ou independentemente ser controlada. O quadro de arrasto do cartão adota o ajuste dianteiro-para trás elétrico para adaptar-se à largura do cartão. O defletor dianteiro é levantado manualmente e synchronously, que é simples, seguro e fácil de operar.

6. Unidade que abre e que fecha-se: a máquina do controle elétrico é aberta e fechado com um alarme, a abertura e o fechamento mantêm-se soar o alarme, um-botão que posiciona e que abre e que fecha-se, e o eixo de transmissão é unido com uma embreagem de fricção para assegurar a segurança dos operadores e para evitá-la danificar a máquina devido ao misoperation. O dispositivo de bloqueio pneumático, travando é firme, conveniente e exato. O eixo de transmissão da separação da unidade é equipado com o dispositivo de proteção da sobrecarga para impedir que outras peças sejam danificadas. O mecanismo de bloqueio pneumático do eixo assegura o travamento firme, conveniente e exato, assegura-se de que a posição de engrenagem das engrenagens seja inalterada, e a produção normal pode ser conseguida após a separação e o agrupamento, para evitar a ocorrência dos restos da produção do cartão devido a imprimir o misplacement.

7. O rolo mais baixo do rolete de alimentação de papel é feito da tubulação de aço sem emenda de alta qualidade, que é finamente à terra, pressionada contra o líquido horizontal e galvanizada para aumentar a fricção do cartão. O rolete e os berços de borracha de alimentação são revestidos em duas camadas, a camada interna é 28 graus, que aumenta a elasticidade do eixo de borracha da fricção e a camada exterior é 45 graus, que aumenta a resistência de desgaste. Além, a estrutura de lançamento rápido é adotada, que é mais conveniente e mais rapidamente. O ajuste da pressão dos berços da alimentação de papel adota o mecanismo de duas fases do ajuste da retardação da engrenagem de sem-fim, que é ajustado manualmente, e o seletor do valor do ajuste mostra a quantidade de ajuste.

Ⅱ. Unidade de impressão

1. Rolo da placa de impressão

1)O diâmetro do rolo da placa imprimindo é <>

2) A engrenagem planetária da fase do rolo da placa imprimindo controla o ajuste de the360°degree da circunferência, e os controles de computador do grau 360° o ajuste da operação do motor, que pode ser operado durante a operação ou durante a parada. O tela táctil indica automaticamente a quantidade de ajuste, e ajusta-a automaticamente após ter entrado o tamanho. O dispositivo de fixação no ponto zero automático para o rolo da placa de impressão, o sistema é fornecido com a posição de suspensão da placa, clica o botão de suspensão da posição da placa, e o equipamento corre automaticamente à posição conveniente para a placa que pendura, que melhora trabalha a eficiência. Instale o interruptor de pedal para girar para a frente e para trás o cilindro da placa imprimindo, que é conveniente para a placa que muda e limpeza da placa.

2. Rolo da impressão

1) Processamento fino com a tubulação de aço sem emenda de alta qualidade, correção dinâmica e estática do equilíbrio e operação estável. Extinguindo e moderando, carregando quente, equilíbrio dinâmico e estático, moendo fino de superfície e galvanizando.

2) A engrenagem adota um mecanismo folga-livre do ajuste, que não afete a engrenagem da engrenagem durante o ajuste e não assegure a precisão da transmissão. Micro ajuste manual da diferença entre o rolo da placa de impressão e o rolo da impressão, exposição da escala. 1: a caixa de engrenagens do sem-fim de 200 dobro-fases é usada para ajustar o posicionamento, e a distância ajustável é 0-12mm.

3. Rolo do anilox do metal

1) Os berços do rolo de Anilox adotam a estrutura avançada do modilhão, que é conveniente para a instalação e a manutenção, e o sistema do raspador pode ser instalado mais tarde. O rolo do anilox é fabricado por “Haili Roller” província em Changzhou, Jiangsu, e processado pela tecnologia especial do aço de alta qualidade, com vida útil longa, veste a resistência e a resistência de corrosão, e o bom controle da tinta. Número de malha de malha do favo de mel: 200, 220, 250, 280 linhas/polegada, opcional de acordo com produtos impressos.

2) O ajuste da placa do toque do rolo do rolo do anilox e da placa de impressão, que é pneumático pressionando a ação, levanta automaticamente a placa após ter parado a máquina, e gerencie-a automaticamente na tinta elétrica do uniforme para impedir que a tinta seque acima. Com a parada/começo da alimentação de papel, a época de atraso de cobertura de cada unidade imprimindo é ajustada separadamente. O rolo do anilox é equipado com a embreagem de excedente de sentido único, que é separada da força motriz, fazendo o mais conveniente e mais rápido para misturar ou lavar a tinta.

3) O rolo líquido cerâmico (opcional com aumento de preços adicional), a superfície da tubulação de aço é coberto com o cerâmico, e após a moedura e a gravura do laser, os pontos são cobertos uniformemente com 200-400 linhas/polegada, opcional.

3. Rolo de borracha

1) Os berços são produzidos “pela brisa de prata da mola da estrela” em Jizhou, província de Hebei, e feitos dos tubos de aço sem emenda de alta qualidade, que são refinados pelo tratamento dinâmico e estático do equilíbrio. A superfície exterior é feita da borracha de alta qualidade de Ding Qing, que é desgaste-resistente e resistente à corrosão, e moída e formada pelo moedor do CNC da precisão para assegurar a altura e a precisão médias dos berços.

2) Adote 1: o ajuste fino do afastamento da engrenagem de sem-fim de 200 dobro-fases, aplica a tinta uniformemente, o auto-fechamento pela gravidade após o ajuste, e o rolo de borracha separado e o rolo do anilox após a limpeza para impedir a deformação e a perda de borracha de elasticidade.

4. Sistema de fonte da tinta

1) A bomba da tinta é um tipo de sentido único bomba pneumática do diafragma, que possa recuperar a água acumulada na bomba e na tubulação com o sistema da circulação do filtro e da tinta. (Nota: Uma bomba de diafragma de efeito duplo é equipada quando o sistema de controlo da tinta do raspador é opcional. ) Alarme anormal de detecção e de detecção automático do sistema, da tinta e da lavagem da quantidade da tinta, incluindo o aviso e o alarme.

2) Tubulação de fonte transparente da tinta e copo transparente de suspensão alto do armazenamento da tinta para fazê-lo mais intuitivo para observar a situação de fonte da tinta na produção. Encanamento e rolo de limpeza de circulação da tinta, operação simples e conveniente e limpeza, fonte estável da tinta.

5. Mecanismo do ajuste da fase

1) A fase do rolo da placa imprimindo é controlada pelo conversor de frequência, e o ajuste de uma fase de 360 graus pode ser aplicado em correr e em parar estados.

2) O conversor de frequência controla a velocidade do motor, e o codificador coopera com o sistema de programação do PLC. De acordo com o valor ajustado, as mudanças da velocidade do motor automaticamente, de modo que a precisão do ajuste da fase possa ser controlada dentro de 0.2mm.

6. Dispositivo de posicionamento de bloqueio pneumático do freio

1) O mecanismo do freio do cilindro, quando a máquina é separada ou a fase está ajustada, o mecanismo do freio limita a rotação da máquina e mantém o ponto fixo da posição original da engrenagem.

2) Cada unidade imprimindo é equipada com o controle de avanço lento positivo e negativo da máquina principal, que faz a operação da placa que apaga, placa que penduram e registro da cor mais simples e mais trabalho-economia.

Ⅲ. Entalhando a unidade

1. Controle de operação do tela táctil

1) A operação elétrica de entalhar o departamento adota o tela táctil para controlar o sistema de automatização de programação do PLC, dados de entrada tais como o “comprimento * largura * altura” dos produtos de papel de acordo com a ordem, para começar o sistema informático arranjar automaticamente a ordem à posição exigida com um botão, e para ajustar manualmente a posição de entalho de acordo com as exigências de cliente.

2) Relação homem-máquina da cor, armazenamento do menu, compensação automática e correção da distância do deslocamento e das outras operações. O motor adota o conversor de frequência para controlar a caixa da transmissão do motor do delta da província de Taiwan. De acordo com o ajuste da conversão de frequência da velocidade do motor da distância, o deslocamento lateral da cabeça de cortador é rápido, estável e exato. O codificador coopera com a caixa de controle do PLC para ajustar o cortador destacado, e os quatro cortadores ajustam a distância synchronously, que ganha extremamente o tempo do ajuste do cortador e melhora a eficiência do trabalho.

2. Pre-pressão, linha pressionando e entalhando a peça de entalho controlada por computador completa da seis-linha central

1) a estrutura entalhada dobro-faca do Único-eixo, e a estrutura interna do dente são adotadas para a altura da caixa, de modo que o óleo de lubrificação não seja fácil poluir a caixa. A unidade de entalho é equipada com o dispositivo da parada de emergência para assegurar a segurança, e equipada com o avanço lento positivo e negativo da máquina inteira, que é conveniente e flexível se operar.

2) A espessura padrão de sulcar a faca é 7mm, e o material do aço de liga mói o dente que sulca a faca após o tratamento térmico, com dureza e dureza excelentes. a faca do aparamento da Dobro-lâmina tem a borda afiada e a elevada precisão. O eixo é feito do tubo 45# de aço sem emenda de alta qualidade, e a superfície é moída e galvanizada, de modo que se mova lisamente. Grande mecanismo do deslocamento do dispositivo médio do cortador, do aparamento e do corte, adaptação forte da produção. Faca elástica do aparamento da dobro-lâmina, aparamento liso e poupança de despesas.

3) Adote a tecnologia de trilho linear do guia, que é estável e exata, e assegure a precisão de entalhar a fase. ajuste automático do Dez-parafuso, ajuste elétrico síncrono do movimento lateral esquerdo e direito da roda depressão, linha que pressionam a roda e que entalham o assento do cortador de entalhar a parte, precisão de controle do botão e tela táctil.

3. Pre-pressionando a roda e a linha que pressionam a roda

1) Os eixos superiores e mais baixos são feitos do aço de alta qualidade, que é extinguido e moderado e galvanizado com equilíbrio dinâmico e estático. Equipado com os quatro grupos de nova linha que pressionam as rodas, pode eficazmente impedir que o cartão esteja esmagado, e a linha pressionar é lisa e arrumada. Ao mesmo tempo, a parte de entalho é equipada com um grupo de prepressing as rodas. Após dois que prepressing e linhas de pressão, a linha forma é melhor, não é fácil rachar-se, e a caixa é regular.

2) Ajuste manualmente o seletor da diferença do fio que pressiona a roda, com a escala de ajuste de 2-12mm. A engrenagem adota o mecanismo de ajuste folga-livre, que não afeta a engrenagem das engrenagens durante o ajuste e não assegura a precisão da transmissão.

fase 4.Slotted que ajusta o mecanismo

O mecanismo de engrenagem planetária, entalhando a fase adota o PLC e o tipo elétrico 360 ajuste da entrada digital, que podem ser ajustados quando o equipamento corre ou paradas.

Ⅳ. Unidade cortando

O diâmetro exterior do rolo da placa da faca é <>

Os furos de parafuso do molde do dado são 10M, o afastamento axial é 100mm, a circunferência radial é 18 porções iguais, a altura do cortador de dado é 25.4mm, e a espessura do molde de madeira é 16mm (para o cartão da três-camada) e 13mm (para o cartão da cinco-camada).

1. Rolo de borracha (rolo superior)

1) O diâmetro do rolo da almofada de borracha é menos do que ¢536mm, e o diâmetro da almofada de borracha é 554mm. almofada de borracha da Rápido-mudança, resistência de desgaste e vida útil longa. Equilíbrio dinâmico e estático de alta qualidade do material do aço de molde, extinguir e moderar, moedura fina de superfície, estabilidade do corredor do aumento.

2) A diferença entre a faca morre rolo e o rolo da almofada de borracha é ajustado eletricamente, e a represa fixada ajustando o mecanismo é estável e segura. Dispositivo 50mm de viagem transversal mecânico do rolo de borracha, sistema da compensação da diferença da velocidade, cada faca em posições diferentes, uso e desgaste uniforme, estendendo eficazmente a vida útil da almofada de borracha de Youli.

2. Mecanismo de moedura do reparo

Correção de borracha de moedura elétrica da almofada, a rápida e a eficiente. Melhore a vida útil da almofada de borracha.

3. Dispositivo de ajuste da fase

A fase cortando é ajustada por 360 digitais elétricos, e o funcionamento e a parada do equipamento podem ser ajustados.

4. Engrenagem da movimentação

1) Transmissão helicoidal da engrenagem da elevada precisão. A engrenagem de transmissão é feita do aço de liga 20GrMnTi de alta qualidade. Após extinguir e moderar, extinguir de alta frequência e engrenagem que moem, a engrenagem correm lisamente, com de baixo nível de ruído, dureza HRC58-62, vida útil longa e desgaste pequeno, que podem garantir a precisão do registro da impressão inalterada por muito tempo.

2) O eixo e a engrenagem são conectados pela conexão keyless de conexão de tensão da luva, de modo que não haja nenhuma diferença ao se usar com torque alto, a instalação e a manutenção são mais convenientes, a precisão a longo prazo da transmissão é alta, e o registro imprimindo é garantido.

3) A lubrificação da engrenagem adota o sistema de lubrificação automático do pulverizador de bomba de óleo da engrenagem para assegurar a precisão e a vida útil da transmissão.

5. Peça do motor

1) O motor principal usa o conversor de frequência de “Dongli” para controlar o motor, que corre lisamente e tem as desvantagens da baixos vibração e ruído. O controlador da conversão de frequência é de “conversor de frequência do delta da província Taiwan”. Saída avaliado de baixa velocidade do torque, ultra-silêncio e operação estável.

2) O fã da remoção do fã e de poeira da adsorção é todos os fãs de Zhongxin, o motor da fase é motor do AO de Zhejiang, e o motor de homogeneização da tinta é o motor de Taibang da província de Taiwan, que tem as características do poder de baixo nível de ruído e estável.

6. Carregando a parte

Os rolamentos principais da máquina inteira são rolamentos importados de “NSK”, e o resto dos rolamentos dos fabricantes domésticos conhecidos (Wahalo) é comprado diretamente como agentes. A precisão do produto é P6 P5 P4, e o nível da vibração é o grupo Z1 ou acima.

7. Componentes elétricos

Cada unidade adota a unidade de controle eletrônica independente, que é segura e segura. Os relés, as luzes indicadoras, os botões e os contatores são feitos do dispositivo elétrico original de Zhejiang Zhengtai ou do dispositivo elétrico de Schneider. A válvula e o cilindro de solenoide são os componentes pneumáticos de Yadeke, que são flexíveis, estáveis e duráveis.

1. Adota a umidade-prova e o empacotamento da choque-prova que é apropriado para a estrada interurbana.

2. Transporte e vários tipos de condições meteorológicas. Um conjunto completo de manutenção e de operação.

3. Os manuais são incluídos.
