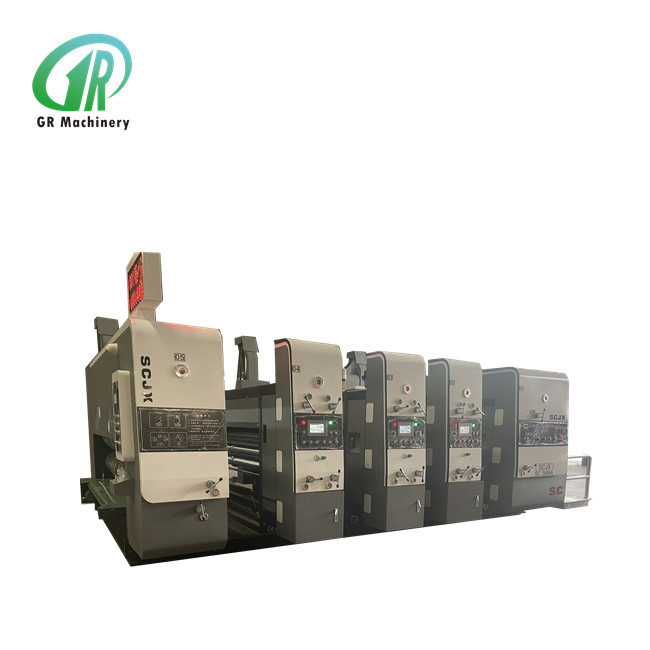

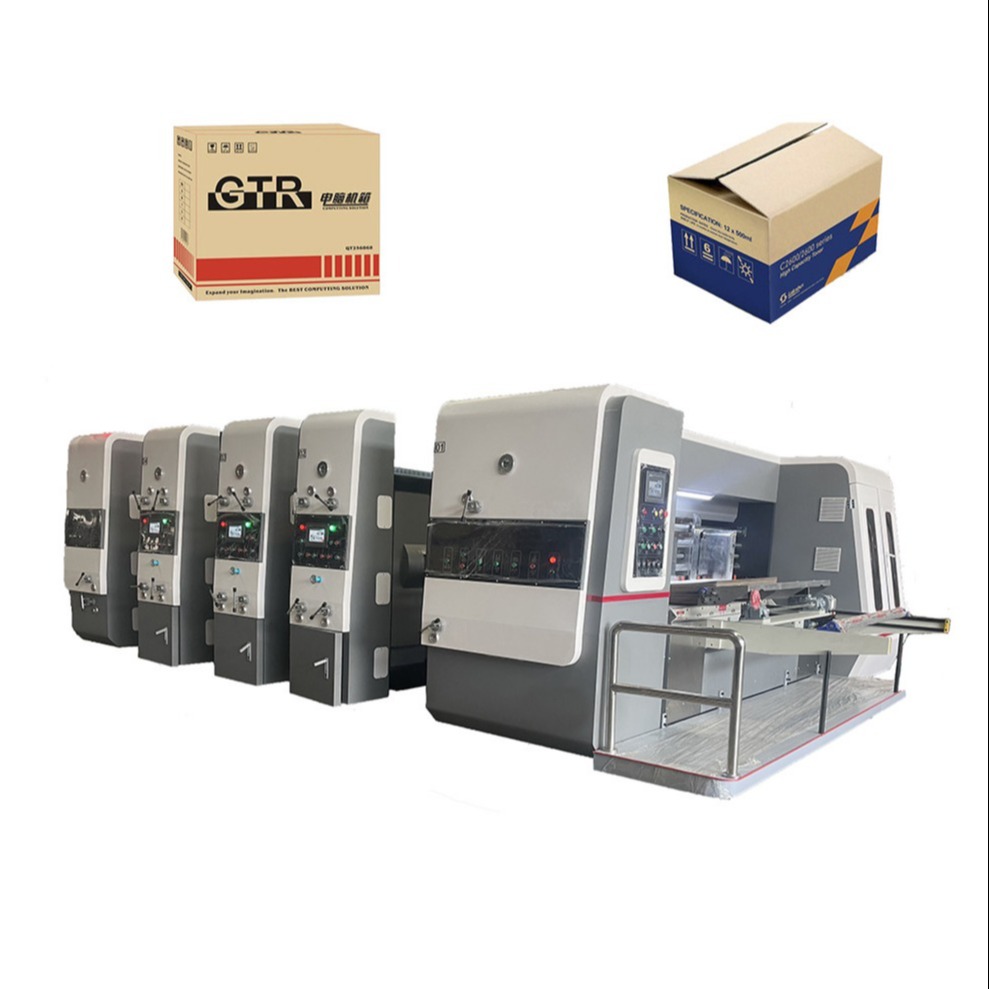

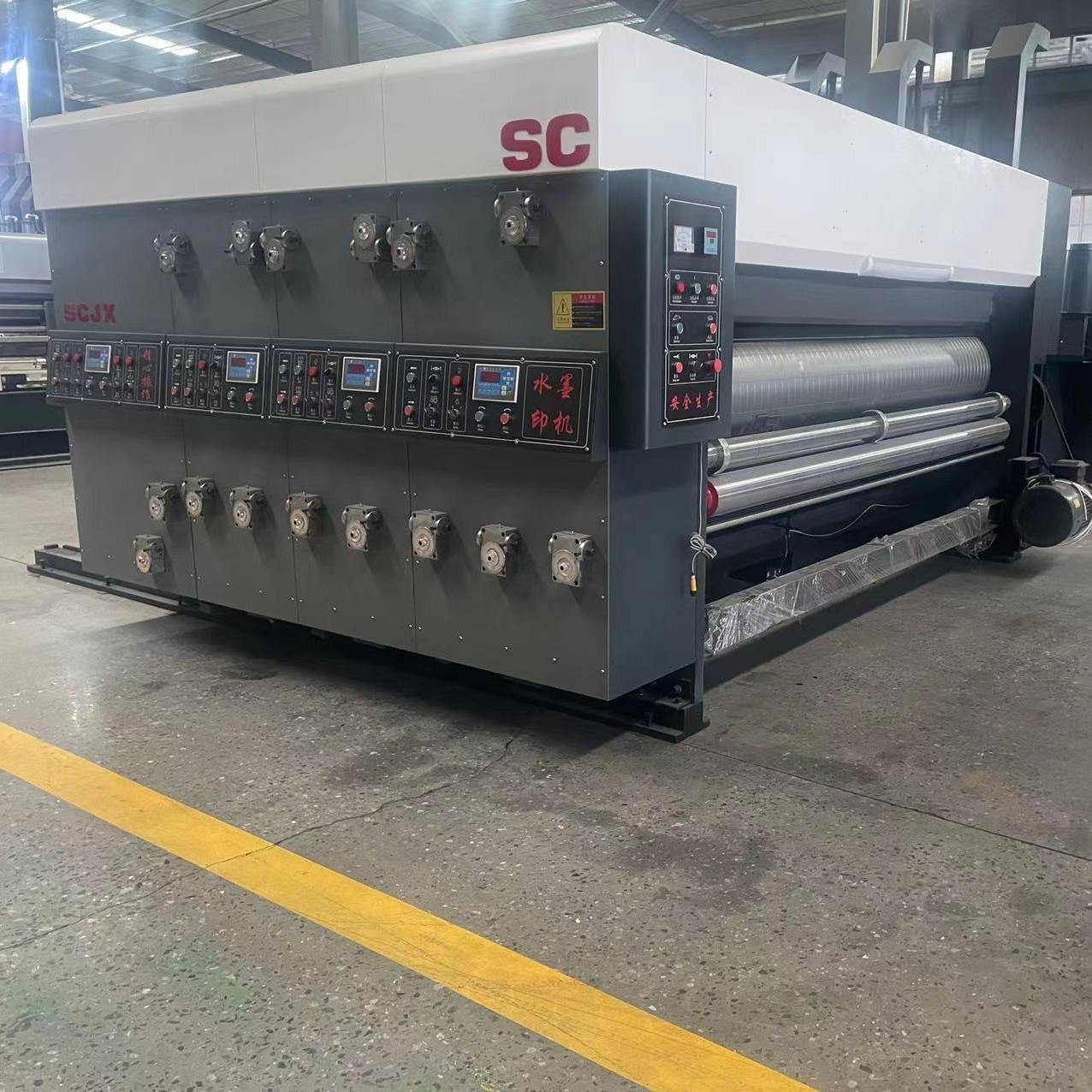

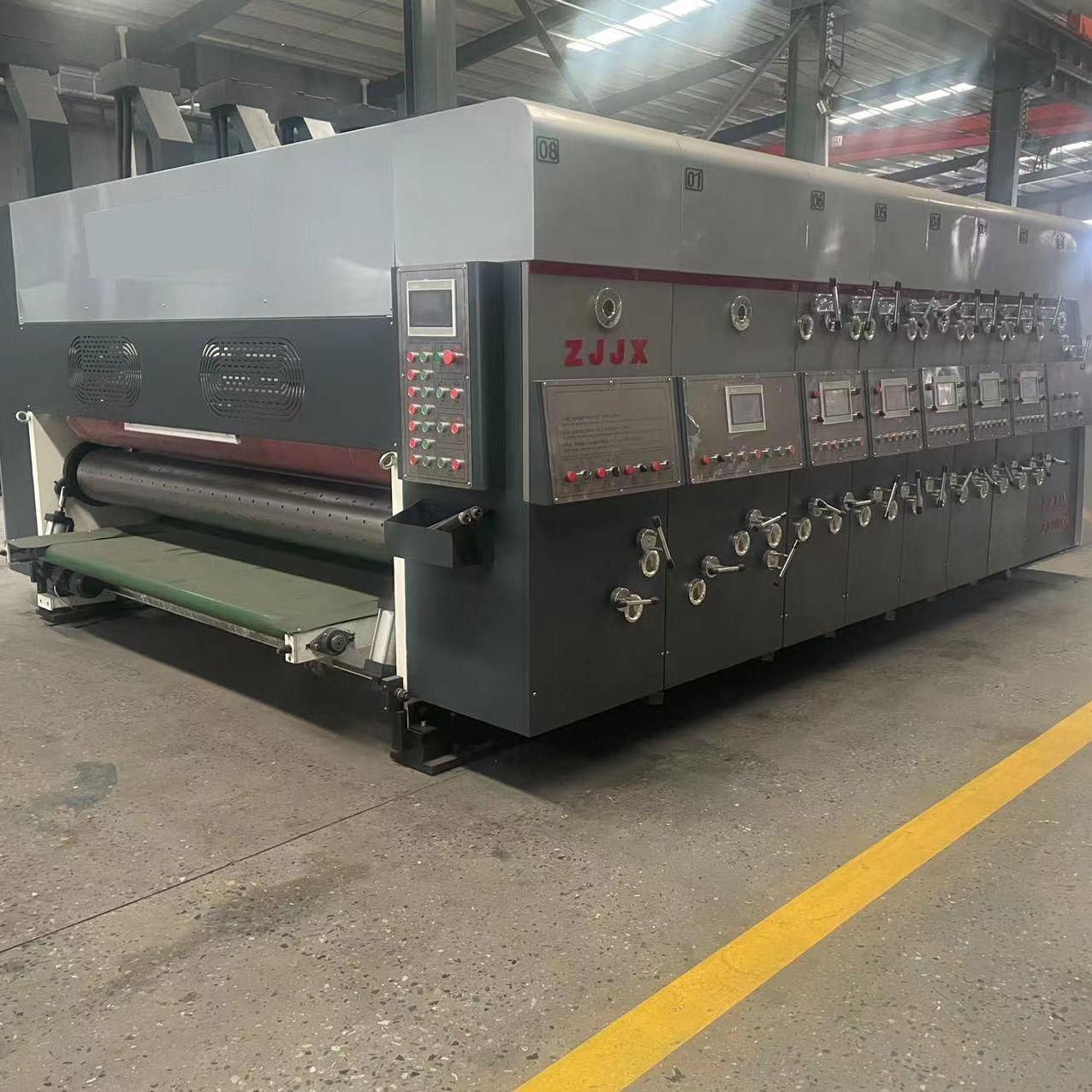

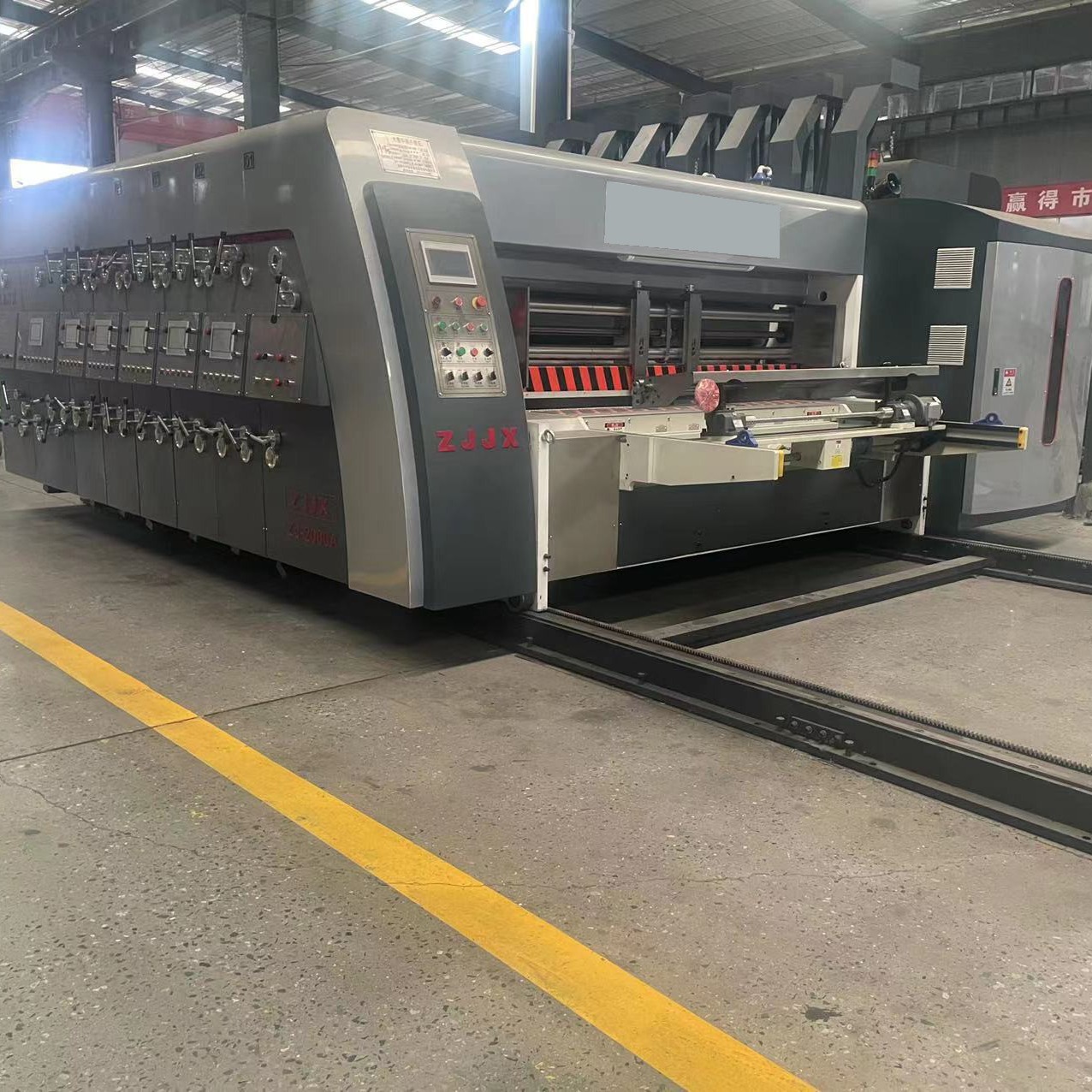

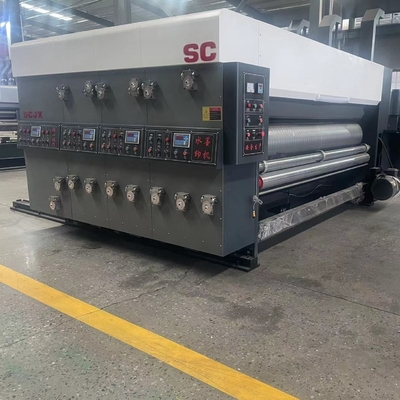

Entalho ondulado automático do alimentador de Eage da ligação da máquina de impressão de Flexo da caixa

Alimentador ondulado automático de Eage da ligação da máquina de impressão de Flexo da caixa que entalha cortando

Unidade de impressão

1. Rolo de impressão

1) O diâmetro externo de 410 mm.

2) Material da placa de aço, retificação de superfície, cromagem dura.

3) Correção de equilíbrio, operação suave.

4) Rolo fixo da roda de catraca que instala a placa de impressão.

5) Deve ser aplicada toda a ranhura da placa de formato, adequada para a versão suspensa de 9 mm.

6) Carregue e descarregue a placa de impressão, faça giros positivos e negativos por meio do pedal elétrico.

7) Ajuste manual transversal do rolo de impressão, faixa de 2-5 mm.

2. Rolo de prensagem de impressão

1) O diâmetro externo é de 175 mm.

2) Moagem de superfície de tubo de aço, cromagem dura.

3) Correção de equilíbrio, operação suave.

4) A folga do rolo da impressora é ajustada manualmente pelo corpo da engrenagem helicoidal de travamento automático de pólo duplo, e a folga é ajustada pela engrenagem excêntrica, marcada com escala.

3. Anilox de aço

1) O diâmetro externo de 215 mm.

2) A superfície do tubo de aço adota um processo avançado de cromagem, que é duro, liso e resistente ao desgaste.

3) O ponto é consistente e a tinta é uniforme.

4) Prolongue a vida útil da placa de impressão e do rolo de borracha.

5) A voluta de travamento automático de pólo duplo é adotada para ajustar manualmente a folga do rolo anilox, e a luva de aço excêntrica é usada para ajustar a folga e a escala é marcada.

4. Rolo de borracha

1) O diâmetro externo é de 205 mm. (feito por Jizhou Chunfeng.)

2) A superfície do tubo de aço é coberta com borracha resistente ao desgaste.

3) Moagem especial em rolo de borracha, bom efeito de transferência de tinta.

4) O corpo da engrenagem helicoidal de travamento automático de pólo duplo é adotado para ajustar manualmente a folga entre o anilox e o rolo de borracha, e a engrenagem excêntrica é usada para ajustar a folga e a escala é marcada.

5. Rolo guia de papel superior e inferior

1) Rolo superior: diâmetro externo 86mm, tubo sem costura, com quatro rodas de papel.

2) Rolo inferior: diâmetro externo 155 mm, tubo de aço sem costura, retificação de superfície, cromagem dura.

3) A folga dos rolos de alimentação de papel é ajustada manualmente pelo corpo da engrenagem helicoidal de travamento automático de pólo duplo, e a folga é ajustada pela engrenagem excêntrica, marcada com escala.

6. Dispositivo de ajuste de fase

1) Estrutura de engrenagem planetária.

2) A fase de impressão adota ajuste digital elétrico de 360 ​​graus do microcomputador LCD. (ajustável para operação e parada).

3) Posição lateral manual, distância ajustável de +/-5mm.

4) O rolo da placa de impressão adota um microcomputador LCD para ajustar a fase, que pode zerar e ajustar a placa rapidamente com alta precisão.

7. Sistema de reciclagem de tinta

1) Bomba de diafragma pneumática, fornecimento de tinta estável, fácil operação e manutenção.

2) Tela do filtro de tinta, filtro de impurezas.

8. Dispositivo de correção de fase de impressão

1) Mecanismo de freio pneumático.

2) Quando as unidades estão separadas ou em processo de ajuste de fase, o mecanismo de freio restringe a rotação da máquina, mantém o ponto fixo da posição original da marcha.

Unidade de Slotting (Ajuste Completo do Computador)

1. A tela de toque do computador é adotada

Através do PLC e do codificador rotativo, a detecção e o ajuste automáticos podem ser feitos. Ordens de armazenamento podem ser invocadas.

2. Ajuste completo do computador

Além de usar a tela sensível ao toque do computador, ajuste a direção axial e a altura da caixa de cada assento do cortador por meio de PLC e codificador rotativo. Botões de controle elétrico também podem ser usados ​​para ajustar a direção axial de cada assento do cortador e a altura da caixa.

3. Ajuste de fase de ranhura

1) O ajuste de fase de entalhe adota controle de conversão de frequência de tela de toque PLC e ajuste digital elétrico de 360 ​​° (movimento e parada podem ser ajustados).

2) Dispositivo de ajuste de fase zero para garantir uma posição consistente do slot.

4. Seção de pré-vinco

1) Diâmetro do eixo pré-vincado de 110 mm, adota tubo de aço sem costura de alta qualidade. Retificação de superfície, correção de equilíbrio dinâmico, cromagem dura, rotação suave.

2) A roda de pré-vinco adota tecnologia avançada para melhorar a grande roda de pré-vinco, para que o cartão não se quebre ao vincar a linha.

5. Seção da roda de vinco

1) O diâmetro do rolo de vincagem é de 124 mm e é adotado tubo de aço sem costura de alta qualidade. Retificação de superfície, correção de equilíbrio dinâmico, cromagem dura, rotação suave.

2) A roda de vinco adota tecnologia avançada. A roda superior é feita de cola de resina de alta dureza e ranhuras no meio. Ao passar a prancha em sincronia com a roda inferior, a linha da prancha não foge da inclinação.

3) A posição axial da roda de vinco, da roda de pré-vinco e do disco de corte é ajustada automaticamente de forma síncrona através do parafuso esférico de precisão.

4) O ajuste do rolo inferior da roda de vinco, rolo de pré-vinco e lâmina de entalhe, estrutura de luva de excentricidade ajustável é adotado para tornar a estrutura compacta, fácil de ajustar e posicionamento preciso;

5) O ajuste da folga do rolo inferior da roda de vinco, do rolo de pré-vinco e da lâmina de ranhura é ajustado manualmente pelo corpo da roda sem-fim de travamento automático de pólo duplo, e a folga é ajustada por engrenagem excêntrica e marcada com escala.

6. Assento da lâmina para pré-vincar, cortar e ranhurar

1) O diâmetro do rolo superior da ranhura é de 156 mm, tubo de aço sem costura, os dois tempos de retificação, a superfície cromada dura, movendo-se suavemente.

2) O diâmetro inferior do rolo de ranhura é de 156 mm, tubo de aço sem costura, os dois tempos de retificação, a superfície cromada dura, movendo-se suavemente.

3) Usinagem de precisão do disco da lâmina de ranhura superior.

4) Ajuste elétrico da posição axial síncrona dos discos da lâmina de corte superior e inferior, da roda de vinco, do disco da faca de corte e da roda de pré-vinco.

5) Ranhura de lâminas duplas de eixo único, o ajuste de altura da caixa adota a estrutura de controle elétrico do dente interno, de modo que o óleo lubrificante não seja fácil de contaminar a caixa. E o ajuste de altura da caixa possui dispositivo eletrônico de proteção contra colisão, não danificará a máquina.

6) O mecanismo transversal da placa guia adota o design combinado de parafuso esférico de precisão e eixo óptico linear, com movimento flexível e posicionamento preciso.

7. Mecanismo de ajuste de fase do slot

1) Estrutura de engrenagem planetária.

2) A fase de entalhe é controlada por computador e digital elétrico ajustado em 360 ° (movimento e parada podem ser ajustados).

8. Interruptor de operação e controle

O painel de controle está equipado com uma tela sensível ao toque de 6 polegadas, que facilita o ajuste do tamanho da ranhura.

Unidade de corte e vinco

1. Vincando rodas

1) O diâmetro do rolo é de tubo de aço sem costura de 110 mm, através de duas vezes de retificação, a superfície com revestimento de cromo duro, movendo-se suavemente.

2) A folga das rodas de vinco é ajustada manualmente pelo corpo da engrenagem helicoidal de travamento automático de dois pólos, e a folga é ajustada pela engrenagem excêntrica, marcada com escala.

2. Rolos de corte e vinco

1) O diâmetro do rolo de corte e vinco inferior é um rolo de corte e vinco padrão de 360 ​​mm, que é feito de fundição centrífuga de liga de aço com retificação de alta precisão. É equipado com dispositivo de fixação ranhurado.

2) O diâmetro do rolo do tapete de borracha é 388,9 mm, usinagem de acabamento em aço 45 # de alta qualidade, correção de equilíbrio, cromagem dura. O tapete de borracha adota a marca Depair da Alemanha - luva de borracha de poliuretano resistente com incisão suave, instalação conveniente e mais de 8 milhões de vezes de corte. O rolo do tapete de borracha adota dispositivos de movimento mecânico, cada faca corta em posições diferentes, prolonga efetivamente a vida útil do tapete de borracha, a distância de movimento é de 30 mm, dispositivo de compensação automática de velocidade linear, faz com que o loop dis-infinito de corte e vinco funcione na direção circunferencial, para tornar o desgaste do tapete de borracha mais uniforme. quando o diâmetro do rolo macio muda, a compensação automática de rastreamento, sem ajuste manual, garante que o tamanho de cada lote de caixas de corte e vinco seja completamente consistente, e o dispositivo de separação do rolo de corte e vinco esteja equipado com um cilindro, quando não alimentar papelão e em marcha lenta, os dois rolos superior e inferior serão separáveis, reduzirão o desgaste do tapete de borracha e da lâmina. Enquanto isso, a vida útil do tapete de borracha e do módulo de lâminas é bastante estendida.

3) Mecanismo de retificação automática do rolo de borracha, repara e dá polimento ao tapete de borracha desgastado várias vezes. A taxa de reutilização do tapete de borracha aumentou bastante. A lâmpada de alarme continua piscando quando o rolo de borracha é reparado.

4) Sistema de limpeza: o eixo de gravação frontal e traseiro é pressionado contra a correia através do motor de desaceleração, e os resíduos de papel são removidos completamente, para que a máquina não seja afetada pelo acúmulo de resíduos de papel. A eficiência do trabalho é muito melhorada.

3. Estrutura de ajuste de fase dos rolos de corte e vinco

1) Estrutura de engrenagem planetária.

2) A fase de corte e vinco adota ajuste digital elétrico de 360 ​​graus do microcomputador LCD. (ajustável para operação e parada).

Parâmetro Técnico

Diferentes configurações podem ser selecionadas de acordo com as diferentes necessidades dos usuários; (Você pode escolher qualquer combinação de impressão em cores de 1 a 5, ranhura, fivela de perfuração, corte e vinco e empilhamento).
