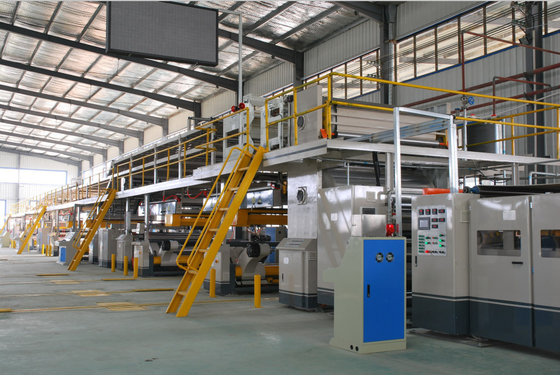

Alta velocidade automática linha de produção ondulada do cartão da caixa de 3/5/7 de camada
Introdução |
1. Consista no suporte de rolo de moinho, rolo pré-aquecido, única ponte da camada, único facer, NC. cortador-fora, etc.
2. Suporte de rolo de moinho elétrico de Shaftless e suportes de rolo de moinho hidráulicos de Shaftless.
3. Dedo ou facer da sução fingerless único.
4. Tipo mecânico, tipo do PLC, tipo controlado por computador.
5. Aquecimento de vapor.
6. Tipo da flauta: ACBEFG (a outra flauta)
7. Corte mínimo com: 100mm.
8. Comprimento de corte máximo: 300mm-1200mm. (E flauta, f flauta, g flauta)
9. Velocidade máxima da produção: 60M/min-300 M/min.
10. Disponível com: 1200mm-2800mm.
Parâmetros |
Nome de parâmetro | Parâmetro | Unidade |
Largura de trabalho | 1800-2200 | Milímetro |
Velocidade mecânica máxima | 250 |
M/min Medidor/minuto |
Quantidade da faca da talhadeira | 5/6 | Faca |
Largura mínima da talhadeira | 250 | Milímetro |
Arranje o tempo da faca | <10> | Em segundo |
Comprimento do cartão da pilha | 400~1400 | Milímetro |
Arranje a precisão da faca | ±0.5 | Milímetro |
Altura de pilha | 300 | Milímetro |
Precisão eliminada | ±1.0 | Milímetro |
Imagens detalhadas |
![]() |
* apertando o rolo de papel, movendo-se da direita para a esquerda, o up-down dos braços e a rotação do rolo do papel são hidráulicos operado. * os rolos de papel do apoio dois entretanto, um estão funcionando, e outros são para a divisória de reposição. * adota da “a embreagem mola”. * tensão de papel controlada pelo freio de disco pneumaticamente operado, ajustando a tensão facilmente. |
* rolos ondulados feitos do aço de liga 48CrMo, com tratamento térmico para a dureza HRC58-60, de superfície chapeado com o tratamento do cromo. * rolo de ondulação: Dia.280mm com um cilindro. rolo dos *Press: Dia.320mm com cilindro. * limpe a sução que o projeto Fingerless fornece a formação perfeita da flauta na fabricação de alta velocidade. * sistema do motorista da suspensão Cardan. Tipo individual caixa da engrenagem do óleo da imersão da movimentação, separando vibrações dinâmicas para melhorar a estabilidade de corrida, fácil e rápido para a manutenção * colando o rolo: a superfície é gravada com o projeto e o cromo da rede chapeados. * ajuste do rolo ondulado superior, do rolo de pressão e do rolo da colagem controlado pelo sistema pneumático. * com pré-aquecer e os rolos de precondicionamento. |
![]() |
![]() |
*plates: 1780mm (L)×600mm (W)×120mm (H)×9pcs feito da placa de aço, placa polonesa. * tubulação de vapor para a placa de aquecimento, dividida no sectionsn 4 respectivamente. * a temperatura de aquecimento para cada seção pode ser mostrada. * para ajustar a tensão da correia de algodão superior com um dispositivo de ajuste de ajuste pneumático do manual do grupo do grupo device.and um; Cilindro do ar: curso de dia.160mmx250mm. * para ajustar a tensão da mais baixa correia de algodão com: um dispositivo de ajuste ajustado do manual. * para guiar a correia de algodão superior com: um dispositivo de ajuste ajustado do manual. |
Embalagem e envio |
Adota a umidade-prova e o empacotamento da choque-prova que é apropriado para a estrada interurbana
transporte e vários tipos de condições meteorológicas. Um conjunto completo de manutenção e de operação
os manuais são incluídos.
![]() |
