Prego Completo-automático da caixa ondulada que cola a máquina de costura da costura da placa
A colagem automática e a máquina de costura consistem alimentar a unidade, a unidade da dobradura, a unidade de costura e a unidade do alinhamento.
Operação do regulamento da velocidade da conversão de frequência, a simples e a segura. Dobradura automática, contagem automática, empilhamento automático e saída. A velocidade média da caixa do prego é 80 m/min, 40-70 partes/velocidade de dobramento mínima é 170 m/minuto, 100-300 partes/mínimos.
Instrução da máquina:
1, o terno para A, B, C, AB flauta e 3 camadas, 5 camadas corrugou a pasta e o ponto da caixa.
2, escala de passo de costura: 40-500mm
3, ângulo de costura: 45 graus
4, ponto simples ou duplo ajustável, em complacente com padrão chinês 17 (2.0*0.7mm) ou prego do tamanho 18 (de 1.81*0.71mm).
Características principais:
1, dobradura rápida
2, correias da alimentação ajustáveis do vácuo de 8 volumes asseguram a alimentação exata.
3, três vezes quevincam e que dobram a faca obtêm uma dobradura mais exata.
4, bom controle no fenômeno da cauda dos peixes para diminuir o desperdício
5, máquina têm a unidade da separação e do registro de folha, a mudança rápida da ordem e o dobramento e a colagem puros.
6, usando o sistema de alimentação do fio inteligente com menos vestir da roda do fio.
7, o PLC, HMI e o servo motor principal fazem a operação da máquina simples e estável.
| Modelo |
SCS- 2400 |
SCS- 2600 |
| Tamanho de alimentação do cartão do máximo (milímetros) |
1200*2400 |
1200*2600 |
| Tamanho de alimentação mínimo do cartão (milímetros) |
300*900 |
300*900 |
| Poder exigido |
12 quilowatts 380V 3phase 50HZ |
12 quilowatts 380V 3phase 50HZ |
| Espessura do cartão |
cartão de 3 ou 5 camadas |
cartão de 3 ou 5 camadas |
| Maneira do controle |
Tela táctil do PLC |
Tela táctil do PLC |
| Peso da máquina |
6.0tons |
7,0 toneladas |
| Dimensões |
L11000 X W3000 X H1600 |
L12500 X W3400 X H1600 |

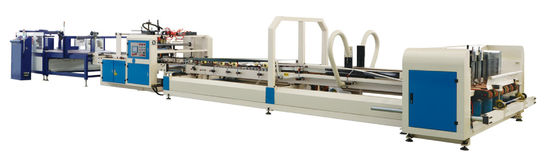

A máquina de costura de colagem automática é máquina projetada nova da multi-função. Pode fazer a dobradura,
colar e costurar uma vez fazer o RSC padrão corrugaram caixas.
|

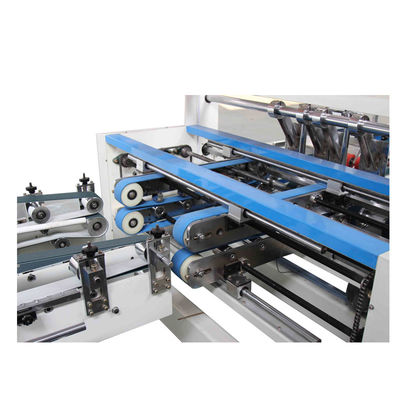

Seção de alimentação
1. Sução do vácuo que alimenta para alimentar facilmente o cartão de entortamento.
2. A embreagem eletromagnética e o freio da qualidade adotados, seção de alimentação são independente controlado, operação facilmente.
3. Roda ajustável, terno do marcador para o cartão grosso de 2-8mm.
|
|
Seção de colagem e de dobramento
Estrutura contínua do feixe, tubo não quadrado!!
1. estrutura simples e confiança alta, quantidade da colagem ajustável, limpando facilmente.
2. A roda de aço inoxidável da colagem adotou,
longa vida e custo de salvamento da colagem.
3. a correia de borracha melhorada da qualidade adotou, dobradura automática.
|
|
|
Unidade de costura1. A elevada precisão servo importada dobro da movimentação, reduz a peça mecânica da transmissão, e reduz a taxa de falhas mecânica.2. Departamento de costura para adotar a operação do tela táctil. O parâmetro (distância de costura, número, espécie e defletor traseiro) poderia mudar expedientemente.3. O sistema de controlo adota o sistema de controlo do PLC do delta.
|
|
Seção do contador e do empilhador:
1. Empilhar e contar são simples e seguros.
2. controle, operação facilmente e seguro de Digitas, Nenhum-parada posta nos dados e contagem automática.
3. Com função da correção.
4. cartão que conta e para pôr para fora por pneumático, por estável e rapidamente.
|
|
Adota a umidade-prova e o empacotamento da choque-prova que é apropriado para a estrada interurbana
transporte e vários tipos de condições meteorológicas. Um conjunto completo de manutenção e de operação
os manuais são incluídos.
